熱電偶由兩根類型不同的金屬線組成，兩端相連，當兩端接觸點產生溫差時，就會產生熱電動勢，并在該閉合電路中產生電流。該熱電動勢的大小和極性取決于兩端的溫度和兩根金屬線的組合，并且不受金屬線的厚度和長度的影響。因此，如果事先知道特定熱電偶在每個溫度下的熱電動勢，就可以測量溫度。

特征

與傳統的保護管式熱電偶相比，AEROPAK 具有以下特點。

１．應用范圍更廣

由于外徑較小，因此可以測量小目標的溫度。此外，由于AEROPAK的結構為護套式，因此具有耐高溫/高壓的特性，可在-200至1,260℃的寬溫度范圍內使用。

２．高響應性

由于外徑較小的熱電偶的熱容量較小，因此 AEROPAK 對溫度變化的響應更加靈敏。

３．更容易操作

最小彎曲半徑為護套外徑的兩倍。 AEROPAK 可輕松安裝在現場的不同位置。

４．延長產品壽命

與傳統熱電偶相比，AEROPAK 采用化學穩定的氧化鎂進行絕緣和密封，可防止熱電動勢劣化和斷線等事故，因此使用壽命更長。

５．機械強度/耐壓性

選擇護套材料，即使在高振動、腐蝕性氣氛、高溫和低溫的場所也能安全使用。即使外徑很小的護套也允許大約。 650℃時耐壓強度350MPa。

６．護套外徑可制造

7. 護套長度可制造

8、特殊需求處理

AEROPAK®礦物絕緣熱電偶的標準規格 JIS C1605正C1605

（例如：347SS、321SS、316LSS 等）

（4）JIS不適用于護套外徑Φ0.25以下。

（5）SC1000H、1000N為高溫用超級電偶，芯線直徑為護套外徑的20%以上。

最大制造長度和大約。 AEROPAK ®礦物絕緣熱電偶的重量

護套外徑（毫米）	Φ0.08/Φ0.1	Φ0.15	Φ0.25	Φ0.5	Φ1.0	Φ1.6	Φ3.2	Φ4.8	Φ6.4	Φ8.0
制造最大長度	＊1	＊1	150	290	425	165	600	260	145	90
大約。重量（克/米）	0.1以下		0.3	1.2	5	10	45	100	180	280

*1請聯系我們。

測溫結類型

象征	類型	形狀	特征	適用護套外徑 (mm)
象征	類型	形狀	特征	單身的	雙倍的	三倍
G （♯8）	地面		耐壓約。 350兆帕以上。不適合有電磁感應干擾的場所。	Φ0.5～ Φ8.0	Φ1.6～ Φ8.0	Φ4.8至 Φ8.0
U （♯9）	非接地		盡管靈敏度低于接地型，但由于不受測量目標的限制，最常用。由于元件被絕緣體覆蓋，因此產品壽命更長。	Φ0.08～ Φ8.0	Φ1.6～ Φ8.0	Φ4.8至 Φ8.0
U （♯5）	非接地/分離		每對雙元件設置測溫接點，電路與指示器、記錄儀分開。特點與非接地型相同。	-	Φ3.2～ Φ8.0	Φ4.8至 Φ8.0
（♯6）	接觸		由于元件暴露在外，因此靈敏度更好。適用于測量發動機廢氣等氣體的溫度。機械性能比其他溫度測量接頭弱。	Φ1.0～ Φ8.0	Φ3.2～ Φ8.0	Φ4.8至 Φ8.0

各國適用的熱電偶津貼和標準清單

標準 類型	正C1605			標準 類型	IEC 60584-2			ASTM E230
標準 類型	溫度范圍	類別	允許溫度 ℃	標準 類型	溫度范圍	類別	允許溫度 ℃	溫度范圍	類別	允許溫度 ℃
SN＆ SK	-40℃以上且低于+375℃	1	±1.5	N＆K	-40℃以上且低于+375℃	1	±1.5	0℃以上且低于+1,260℃	性病。	±2.2或 ±0.75％
	+375℃以上且低于+1,000℃	1	±0.004\|t\|		+375℃以上且低于+1,000℃	1	±0.004\|t\|		性病。	±2.2或 ±0.75％
	-40℃以上且低于+333℃	2	±2.5		-40℃以上且低于+333℃	2	±2.5		SP。	±1.1或 ±0.4％
	+333℃以上且低于+1,200℃	2	±0.0075\|t\|		+333℃以上且低于+1,200℃	2	±0.0075\|t\|		SP。	±1.1或 ±0.4％
	-167℃以上且低于+40℃	3	±2.5		-167℃以上且低于+40℃	3	±2.5	-200℃以上0℃以下	性病。	±2.2或 ±2％
	-200℃以上且低于-167℃	3	±0.015\|t\|		-200℃以上且低于-167℃	3	±0.015\|t\|	-200℃以上0℃以下	性病。	±2.2或 ±2％
東南歐	-40℃以上且低于+375℃	1	±1.5	乙	-40℃以上且低于+375℃	1	±1.5	0℃以上且低于+870℃	性病。	±2.2或 ±0.75％
	+375℃以上且低于+800℃	1	±0.004\|t\|		+375℃以上且低于+800℃	1	±0.004\|t\|		性病。	±2.2或 ±0.75％
	-40℃以上且低于+333℃	2	±2.5		-40℃以上且低于+333℃	2	±2.5		SP。	±1或 ±0.4％
	+333℃以上且低于+900℃	2	±0.0075\|t\|		+333℃以上且低于+900℃	2	±0.0075\|t\|		SP。	±1或 ±0.4％
	-167℃以上且低于+40℃	3	±2.5		-167℃以上且低于+40℃	3	±2.5	-200℃以上0℃以下	性病。	±2.2或 ±2％
	-200℃以上且低于-167℃	3	±0.015\|t\|		-200℃以上且低于-167℃	3	±0.015\|t\|	-200℃以上0℃以下	性病。	±2.2或 ±2％
森杰	-40℃以上且低于+375℃	1	±1.5	J	-40℃以上且低于+375℃	1	±1.5	0℃以上且低于+760℃	性病。	±2.2或 ±0.75％
	+375℃以上且低于+750℃	1	±0.004\|t\|		+375℃以上且低于+750℃	1	±0.004\|t\|		性病。	±2.2或 ±0.75％
	-40℃以上且低于+333℃	2	±2.5		-40℃以上且低于+333℃	2	±2.5		SP。	±1.1或 ±0.4％
	+333℃以上且低于+750℃	2	±0.0075\|t\|		+333℃以上且低于+750℃	2	±0.0075\|t\|		SP。	±1.1或 ±0.4％
英石	-40℃以上且低于+125℃	1	±0.5	時間	-40℃以上且低于+125℃	1	±0.5	0℃以上且低于+370℃	性病。	±1或 ±0.75％
	+125℃以上且低于+350℃	1	±0.004\|t\|		+125℃以上且低于+350℃	1	±0.004\|t\|		性病。	±1或 ±0.75％
	-40℃以上且低于+133℃	2	±1.0		-40℃以上且低于+133℃	2	±1.0		SP。	±0.5或 ±0.4％
	+133℃以上且低于+350℃	2	±0.0075\|t\|		+133℃以上且低于+350℃	2	±0.0075\|t\|		SP。	±0.5或 ±0.4％
	-67℃以上且低于+40℃	3	±1.0		-67℃以上且低于+40℃	3	±1.0	-200℃以上0℃以下	性病。	±1或 ±1.5％
	-200℃以上且低于-67℃	3	±0.015\|t\|		-200℃以上且低于-67℃	3	±0.015\|t\|	-200℃以上0℃以下	性病。	±1或 ±1.5％

（1）余量是用標準熱電動勢表換算的熱電動勢溫度減去測溫端溫度后的允許上限。

（2）ASTM的容差應為℃或測量溫度的百分比中的較大值。

（3）|t|為測量溫度，用溫度（℃）表示，與+、-號無關。

（4）1級、2級和3級對應于舊JIS的0.4級、0.75級和1.5級。

（5）JIS、BS和DIN標準與IEC標準相同。

（6）ASTM 標準是舊的 ANSI 標準。

（7）最新版本適用于標準年份。

熱電偶元件
構成材料正C1605

象征	+ 腿	- 腿
序號（N）	主要成分為鎳、鉻和硅的合金	主要成分為鎳和硅的合金
SK (K)	主要成分為鎳和鉻的合金	以鎳為主的合金
中頻（E）	主要成分為鎳和鉻的合金	主要成分為銅和鎳的合金
SJ（J）	鐵	主要成分為銅和鎳的合金
ST（T）	銅	主要成分為銅和鎳的合金

使用溫度范圍（大氣）單位：℃

象征	SN/SK			東南歐	森杰	英石
Φ0.08	（*1）400			ー	ー	ー
Φ0.1	（*1）400			ー	ー	ー
Φ0.15	（*1）400			ー	ー	ー
Φ0.25	（*1）500		（*4）700	ー	ー	ー
Φ0.5	（*1）600		（*4）900	ー	ー	ー
Φ1.0	650		（3）1000 （4）900	650	450	300
Φ1.6	650		（3）1100 （4）1000 （*5）800	650	450	300
Φ3.2	750		（3）1200 （4）1000 （*5）900	750	650	350
Φ4.8	800		（3）1260 （5）1050	800	750	350
Φ6.4	（*1）1000	（*2）800	（3）1260 （5）1050	800	750	350
Φ8.0	（*1）1050	（*2）900	（3）1260 （5）1050	800	750	350

（*1）護套材料為NFC600eq。

（*2）護套材質為310S SS。

（*3）護套材質為HOSKINS2300。

（*4）護套材質為SC1000H。

（*5）護套材質為SC1000N。對于其他情況，護套材料為 316SS。

基本型號

T35：帶延長引線的鎧裝熱電偶

適合室內使用的最基本型號。

帶延長引線的鎧裝熱電偶圖像

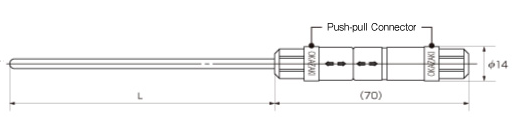

T110/R110：帶推拉式連接器的溫度傳感器

采用閉鎖系統大大縮短了時間，傳感器以其堅固性、輕便性和安全性在所有領域顯示出真正的價值。

帶有推拉式連接器的溫度傳感器圖像

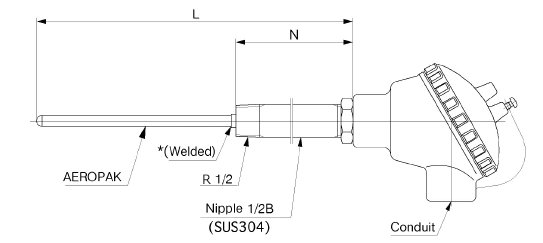

T96N：戶外型鎧裝熱電偶

該型號帶有防滴型接線盒，適合戶外一般環境使用。

戶外型鎧裝熱電偶圖片

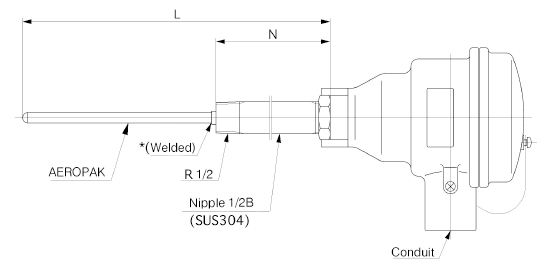

T97N：耐壓防爆型鎧裝熱電偶

該型式適用于煉油/石化廠等可能產生爆炸性氣體的危險場所使用。按照d2G4結構標準設計。

耐壓防爆型鎧裝熱電偶圖片

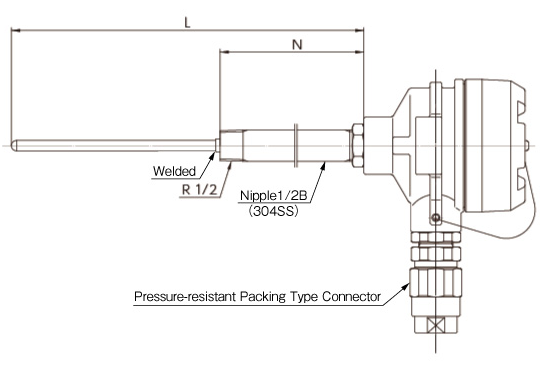

T99N：氫氣防爆/耐壓防爆型鎧裝熱電偶

適用于煉油/石化廠等可能產生爆炸性氣體特別是氫氣的危險場所。它是按照ExdIICT6技術標準設計的。我們的防爆產品支持ATEX（CE標志）、FM（美國）、FMC（加拿大）、NEPSI（中國）、KOSHA（韓國）、TR CU（俄羅斯）、TR CU（哈薩克斯坦）、TR CU（白俄羅斯））、PESO（印度）和 OSHA（臺灣）。我們已獲得多項海外防爆認證。僅在日本國內使用時，必須安裝耐壓密封型連接器。

氫氣防爆/耐壓防爆型鎧裝熱電偶圖片
