當前位置：首頁 > 溫度傳感器 > 電機PTC熱敏電阻

電機繞組PTC熱敏電阻（單頭）

部件型號：電機繞組PTC熱敏電阻（單頭）

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

電機繞組PTC熱敏電阻采用 DIN 44081 標準 ( 三頭串聯型是 DIN 44082 標準 ) 是用于防止電器過熱的最佳設備。 DIN 標準確保了互換性。溫度范圍在 60 到 190 度。不同反應溫度的 PTC 熱敏電阻可以串接在一起。這樣可以對電器在不同溫度階段起到最經濟和優良的保護。

規格參數

應用：
PTC，NTC和Pt100傳感器是使用在機器和裝備上的測量溫度的器件。由于創意的設計，傳感器熱反應時間短，安裝極其方便，可以輕易的嵌入裝置內。

PTC 熱敏電阻功能簡介：
PTC 熱敏電阻采用 DIN 44081 標準 ( 三頭串聯型是 DIN 44082 標準 ) 是用于防止電器過熱的最佳設備。 DIN 標準確保了互換性。溫度范圍在 60 到 190 度。不同反應溫度的 PTC 熱敏電阻可以串接在一起。這樣可以對電器在不同溫度階段起到最經濟和優良的保護。

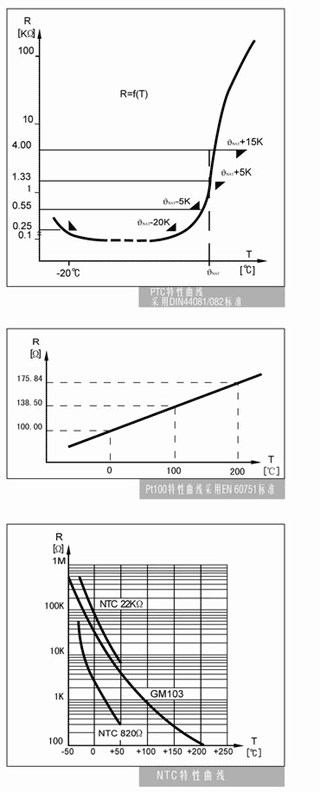

PTC熱敏電阻技術數據 （傳感器類）

	單頭型	三頭串聯型
最大工作電壓	30	30	V
額定響應溫度	參考訂貨數據表		℃
額定響應溫度的公差	±5	±5	K
額定響應溫度的復驗性	±0.5	±0.5	K
在 25℃下的電阻值	≤100	≤300	Ω
額定響應溫度 -5K時的電阻值	≤550	≤1650	Ω
額定響應溫度 +5K時的電阻值	≥1330	≥3990	Ω
額定響應溫度 +15K時的電阻值	≥4	≥12	kΩ
熱響應時間 ta	≤5	≤5	S
絕緣強度 Uis	AC2.5	AC2.5	kV
最大控制溫度	200	200	℃
最高允許存放溫度	160	160	℃
最低允許存放溫度	-25	-25	℃
重量	2	3.5	g

Pt100鉑電阻技術數據 (采用EN 60751 B類標準 傳感器類)

<0.1K	DC 1...3mA
熱響應系數	10mΩ/K
0℃時傳感器的阻值	100Ω±0.12Ω
0...100℃時傳感器的阻值	0.385Ω/K
絕緣強度	AC 1.5kV

電機繞組PTC熱敏電阻熱響應時間ta的測試
Testing of the thermal response time ta of PTC
(采用DIN 44080標準)

不同結構的溫度感應器有不同的反應時間。熱反應時間ta這個參數是用于比較他們的反應特征，將被測的傳感器先放在25℃±1K的室溫中，然后立即侵入溫度在額定溫度

+(20℃±1)K的測試油中，侵入深度為≥50mm。

電機繞組PTC熱敏電阻鑒別和訂貨號

各種顏色溫度的PTC由不同種顏色的連接線進行分別,DIN 44081/082標準明確規范下列顏色準則(通用的熱敏電阻最高有效值為180℃):

額定響應溫度℃	顏色準則外側/外側 (多頭串聯型)內側引線均為黃/黃	單頭型采用 DIN 44081 訂貨號.	三頭串聯型采用 DIN 44082 訂貨號.
60	白/灰	01 D 116	01 D 456
70	白/棕	01 D 117	01 D 457
80	白/白	01 D 118	01 D 458
90	綠/綠	01 D 119	01 D 459
100	紅/紅	01 D 200	01 D 460
110	棕/棕	01 D 210	01 D 461
120	灰/灰	01 D 220	01 D 462
130	藍/藍	01 D 230	01 D 463
140	白/藍	01 D 240	01 D 468
145	白/黑	01 D 245	01 D 464
150	黑/黑	01 D 250	01 D 469
155	藍/黑	01 D 255	01 D 465
160	藍/紅	01 D 260	01 D 470
170	白/綠	01 D 270	01 D 466
180	白/紅	01 D 280	01 D 467
