當前位置：首頁 > 壓力與流量 > 壓力傳感器

霍尼韋爾Honeywell 13系列不銹鋼壓力傳感器

部件型號：13系列

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

霍尼韋爾Honeywell 13系列不銹鋼壓力傳感器具有低成本不銹鋼隔離。其特點是低成本小體積，寬量程，真空兼容。0至500，1000，2000，3000及5000 psi壓力傳感器。這些13mm不銹鋼壓力傳感器是設計用在有腐蝕性介質惡劣環境中的高壓的應用場合。0至500100020003000及 5000psi壓力傳感器這些13系列不銹鋼壓力傳感器是設計用在有腐蝕性介質惡劣環境中的高壓的應用場合此系列壓力傳感器有一個油絕緣外殼帶或不帶溫補和校準用的-體式陶瓷內有質量成熟的壓敏電阻半導體傳感器芯片此設計

規格參數

產品介紹：13系列不銹鋼壓力傳感器具有低成本不銹鋼隔離。其特點是低成本小體積，寬量程，真空兼容。0至500，1000，2000，3000及5000 psi壓力傳感器。這些13mm不銹鋼壓力傳感器是設計用在有腐蝕性介質惡劣環境中的高壓的應用場合。0至500100020003000及 5000psi壓力傳感器這些13系列不銹鋼壓力傳感器是設計用在有腐蝕性介質惡劣環境中的高壓的應用場合此系列壓力傳感器有一個油絕緣外殼帶或不帶溫補和校準用的-體式陶瓷內有質量成熟的壓敏電阻半導體傳感器芯片此設計被證明是極可靠穩定和高精確。這類壓力傳感器有一個焊接的套環和具有高循環壽命能力的特殊背支承環為OEM(原始設備制造廠)設計的可提供500至5000psi壓力范圍可與電壓或電流供電一起使用。

技術信息：

13系列不銹鋼壓力傳感器應用場合:
13C和13U
工業控制器液壓控制器貯罐壓力變送器
13系列不銹鋼壓力傳感器特點:
13C和13U

堅固-隔離的不銹鋼組件
可靠的半導體技術

13C補償系列壓力傳感器

經校準并有溫度補償
電壓或電流供電任選項
絕壓和密封型表壓(傳感器)

13U不補償系列壓力傳感器

低成本的傳感器組件
絕壓(傳感器)

等效基本電路

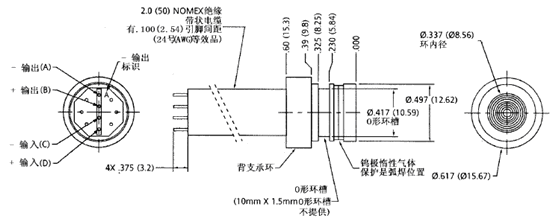

13mm補償系列壓力傳感器

13mm不補償系列壓力傳感器

13mm 補償系列壓力傳感器

壓力傳感器特性(用于所有傳感器)
環境技術要求(用于所有傳感器)
溫度范圍
補償: 0°C至+82°C 振動: 10G, 在20-2000Hz時
工作: -40°C至125°C 沖擊: 100G, 11毫秒
貯存: -40°C至125°C 壽命: 最少1百萬次循環
絕緣電阻:100兆歐, 在50Vdc時

最大額定值(用于所有傳感器)
電壓型 “K”: 供電電壓Vs=+15Vdc
電流型 “L”: 供電電流Is=+2.0mA

13系列不銹鋼壓力傳感器壓力范圍技術規格

SenSym ICT 零部件號	壓力范圍	滿量程⁽²⁾	耐壓壓力⁽⁷⁾	爆裂壓力⁽⁸⁾
13C 0500P(A, S) (1, 4, 5, 6)(K, L)	0-500 psi	98 mV至102mV	1500 psi	2500 psi
13C 1000P(A, S) (1, 4, 5, 6)(K, L)	0-1000 psi	98 mV至102mV	300psi	5000 psi
13C 2000P(A, S) (1, 4, 5, 6)(K, L)	0-2000 psi	98 mV至102mV	6000 psi	10,000 psi
13C 3000P(A, S) (1, 4, 5, 6)(K, L)	0-3000 psi	98 mV至102mV	9000 psi	10,000 psi
13C 5000P(A, S) (1, 4, 5, 6)(K, L)	0-5000 psi	148 mV至152mV	10,000 psi	10,000 psi

13系列不銹鋼壓力傳感器性能特點

特點	最小值	典型值	最大值	單位
零點偏置	-2	0	2	mV
壓力非線性度⁽³⁾	-	±0.1	±0.25	%滿量程
壓力滯后⁽³⁾	-	±0.015	±0.030	%滿量程
可重復性	-	±0.010	±0.030	%滿量程
溫度對量程的影響⁽⁴⁾	-	±0.5	±1.0	%滿量程
溫度對補償?shù)挠绊?sup>(4)	-	±0.5	±1.0	%滿量程
熱滯后(0至82°C)	-	±0.1	±0.3	%滿量程
補償和量程的長期穩定性⁽⁵⁾	-	±0.1	±0.3	%滿量程
響應時間⁽⁶⁾	-	0.1	-	ms
共模電壓(電壓型 “K”)⁽⁴⁾	0.5	1.25

19C
●進行了校準和溫度補償
●絕壓和表壓
19U
●絕壓和表壓
●19真空計
●真空相容的隔離式傳感器

壓力傳感器等效基本電路
19C, 19U&19真空計

19C/19U&19 真空計系列壓力傳感器環境技術要求

溫度范圍
補償: 0°C至+82°C           振動: 10G, 在20-2000Hz時
工作: -40°C至+125°C      沖擊: 100G,持續11毫秒
貯存: -40°C至+125°C       壽命: 最小1百萬次循環
絕緣電阻: 100兆歐,在50Vdc時
最大額定值
電壓型 “K”: 供電電壓Vs= +15Vdc
電流型 “L”: 供電電流Is= +2.0mA

19C/19U壓力傳感器壓力范圍規格說明

SenSymICT部件號	壓力范圍	耐壓壓力⁽⁷⁾	爆裂壓力⁽⁸⁾
19(C, U) 003PG(1…9)(K, L)	0-3 psig	9 psig	15 psig
19(C, U) 005PG(1…9)(K, L)	0-5 psig	15 psig	25 psig
19(C, U) 010PG(1…9)(K, L)	0-10 psig	30 psig	50 psi
19(C, U) 015P(A, G V) (1…9) (K, L)	0-15 psi	45 psi	75 psig
19(C, U) 030P(A, G V) (1…9) (K, L)	0-30 psi	90 psi	150 psi
19(C, U) 050P(A, G V) (1…9) (K, L)	0-50 psi	150 psi	250 psi
19(C, U) 100P(A, G V) (1…9) (K, L)	0-100 psi	300 psi	500 psi
19(C, U) 200P(A, G V) (1…9) (K, L)	0-200 psi	600 psi	1000 psi
19(C, U) 300P(A, G V) (1…9) (K, L)	0-300 psi	900 psi	1500 psi
19(C, U) 500P(A, G V) (1…9) (K, L)	0-500 psi	1200 psi	2400 psi

19C系列壓力傳感器性能特點

特點	最小值	典型值	最大值	單位
零點偏置	-2	0	+2	mV
滿刻度量程(2)	98	100	102	mV
滿刻度量程(僅指3和5psi “K”型壓力表)(2)	48	50	52	mV
壓力非線性(3)	-	±0.1	±0.25	%滿量程
壓力滯后(3)	-	±0.015	±0.030	%滿量程
可重復性	-	±0.010	±0.030	%滿量程
對量程的溫度影響(4)	-	±0.5	±1.0	%滿量程
對補償?shù)臏囟扔绊?span>(4)	-	±0.5	±1.0	%滿量程
對量程的溫度影響(僅指0-3和0-5 psi)(4)	-	-	±2.0	%滿量程
對補償?shù)臏囟扔绊?span>(僅指0-3和0-5 psi)(4)	-	-	±2.0	%滿量程
熱滯后(0°C至82°C)	-	±0.1	±0.3
