霍尼韋爾Honeywell 26PCAFA6D壓力傳感器簡介
26PCAFA6D壓力傳感器是最低價格的帶溫度補償和校正的小型封裝壓力傳感器,26PCAFA6D壓力傳感器可以測量差壓,量程:1psi。
霍尼韋爾Honeywell 26PCAFA6D壓力傳感器特點
● 專利的導電密封彈性連接系統消除了傳統的導線粘結和帶狀連接,增加了介質的測量兼容性。
●專利的Snap-together 結構導致了多樣化的測量孔形式
●最低價格的帶溫度補償和校整的小型封裝壓力傳感器
●不同的引腳可選(1x4 或2x2)
●可以測量負壓和正壓zvF脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●激光刻蝕電阻保證極好的器件一致性
霍尼韋爾Honeywell 26PCAFA6D壓力傳感器實物圖zvF脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商

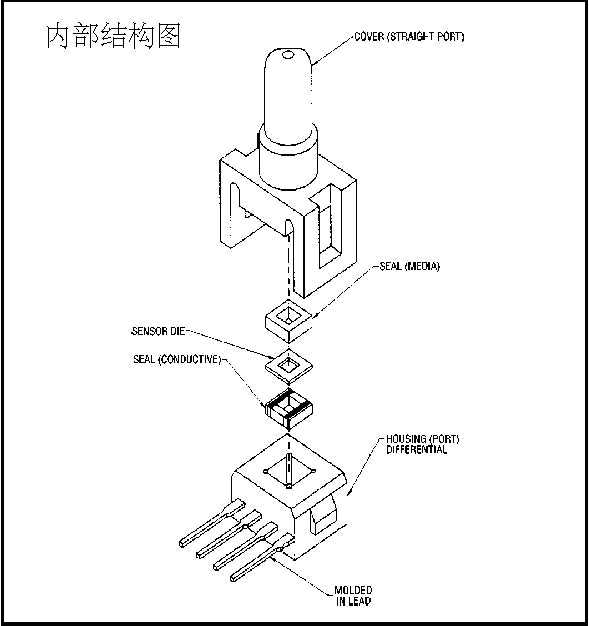

霍尼韋爾Honeywell 26PCAFA6D壓力傳感器內部結構圖
zvF脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商

霍尼韋爾Honeywell 26PCAFA6D壓力傳感器技術規格(10.0±0.01 VDC 供電,25˚C)
霍尼韋爾Honeywell 26PCAFA6D壓力傳感器選型指南
|
型號
|
壓力范圍
|
|
量程,Mv
|
|
靈敏度mV/psi典型值.
|
過壓psi,max
|
|
|
_psi
|
Min
|
典型值
|
Max
|
|
26PCA
|
1.0
|
14.7
|
16.7
|
18.7
|
16.7
|
20
|
|
|
Min.
|
典型值
|
Max.
|
單位
|
|
電源
|
|
10
|
16
|
VDC
|
|
零點偏置
|
-1.5
|
0
|
+1.5
|
mV
|
|
零點漂移,25~0˚C,25~50˚C
|
|
±2.0
|
|
mV
|
|
線性度,P2>P1,最佳擬合直線
|
|
±0.25
|
±1.0
|
% 滿量程
|
|
靈敏度溫漂,0~25˚C,25~50˚C
|
|
|
±1.0
|
% 滿量程
|
|
重復性& 遲滯
|
|
±0.2
|
|
% 滿量程
|
|
反應時間
|
|
|
1.0
|
ms
|
|
輸入阻抗
|
|
7.5K
|
|
ohms
|
|
輸出阻抗
|
|
2.5K
|
|
ohms
|
|
全年漂移
|
|
±0.5
|
|
% 滿量程
|
|
重量
|
|
2
|
|
g
|
霍尼韋爾Honeywell 26PCAFA6D壓力傳感器環境指標:
|
工作溫度
|
-40˚C~+85˚C
|
|
儲存溫度
|
-55˚C~+100˚C
|
|
補償溫度
|
0~50˚C
|
|
沖擊
|
150g認證試驗
|
|
震動
|
MIL-STD-202.方法213(150g 半正弦,11ms)
|
|
介質(P1&P2)
|
適用于那些不與多醚酰亞胺,硅,氟硅酮密封片起作用的介質
|
