◆ 5~25 psi (.3~1.7 bar) ◆ 不受靜壓影響 ◆ 結實的外殼可滿足苛刻的應用hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
捷邁PS91是一種壓差開關,在線性壓力范圍內不受靜壓變化的影響。hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
捷邁PS91具有獨特的多路導管設計,或者說提供兩個 1/4" NPT陰螺 紋接口以滿足更廣泛的應用。 開關可以通過設備頂部中心的螺釘 調節(jié)。 開關配置mini-DIN 連接器以保證結構的緊湊性。 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
捷邁PS91系列差壓壓力開關性能參數:hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
使用黑體字構成產品代碼 選擇:PS91 -10 -4FSB -C -HM -XX -XXXXhU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
1. 壓力范圍編碼 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
從下表中插入壓力量程代碼hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
2. 壓力接口 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-2FNA 1/8″ NPTF 鋁; hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-4FSA 7/16″-20 SAE 陰;鋁; hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-30MA 多面安裝,(2) 4.3 mm Dia. Holes, 30.2 mm Dia. B.C.,鋁陽極氧化hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
3. 電路 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-C SPDT hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
4. 電氣端子 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-HM DIN 43650C 僅陽插座 (標準); hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-HCM DIN 43650C 7 mm 插頭 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
5. 選項 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-V Viton 隔膜; hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-E EPDM隔膜 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
6. 固定設定點 (可選) hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
A. 指定設定點 -FS (以PSI或BAR為單位, 見示例)1 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
B. 設定點類型 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
R 升壓報警; hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
F 降壓報警 例如: -FS1BARF是1BAR 降壓報警 或 -FS10PSIR是10 PSI升壓報警 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
注釋: 1. 設定點必須在第一步選定的壓力范圍內。hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 工作溫度 |
-40℃~+80℃ |
| 開關 |
5Amp 12/24 VDC 和125/250 VAC;0.5Amp 24VCD |
| 重復性 |
最大設定點的 ±2% 70° F(20℃ ) |
| 隔膜材料 |
腈 標準(可選 EPDM和Viton ) |
| 壓力接口 |
黑色陽極氧化鋁 |
| 外殼 |
填充 30%玻璃的尼龍;丁鈉橡膠O型圈 |
| 電氣端子 |
DIN 43650C IP65; 端子IP00 |
| 耐壓 |
1500 psi (100 bar) |
| 認證 |
CE |
| 重量 |
0.10 Ibs.(0.045kg) |
*金觸點(option G):在負載小于12 VDC@20 mA時應選擇金融點。 hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
捷邁Gems PS91系列差壓壓力開關訂貨指南hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
捷邁Gems PS91系列差壓壓力開關壓力量程表hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
|
壓力范圍編號
|
壓力范圍
|
平均死區(qū)
|
|
10
|
5~15″Hg(0.35~1.0 bar)
|
2~5″Hg(0.15~0.3 bar)
|
|
20
|
12~25″Hg(0.8~1.7 bar)
|
4~7″Hg(0.25~0.5 bar)
|
hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商

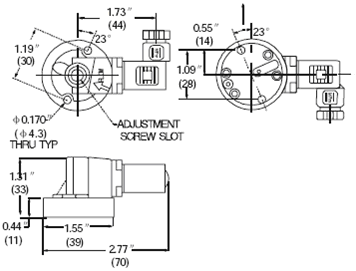

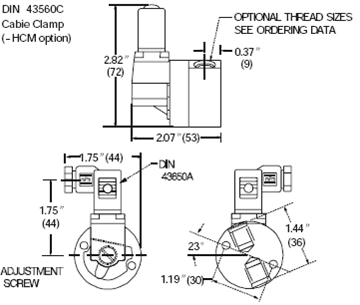

捷邁Gems PS91壓力開關外型尺寸hU6脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
