歐姆龍OMRON 智能傳感器激光式CCD測長傳感器ZX-GT系列

部件型號：ZX-GT

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

ZX-GT同級最長距離上實現微米級精度

規格參數

【高精度】非接觸型也有10μm 精度

不接觸也能以千分尺級的10μm 精度完成尺寸測量和定位的，只有此傳感器。
采用新算法，對傳統激光對射型傳感器難以測量的玻璃和鏡面物體也能進行穩定測量。可適用于各式各樣的工作。

是以往產品的1/7的高速測定

歐姆龍獨創的算法處理技術“TRIO”。采用（Triple parallel processing），實現了比以往提高7倍的2,000次/秒的高速采樣。大幅縮短了運行間歇時間。

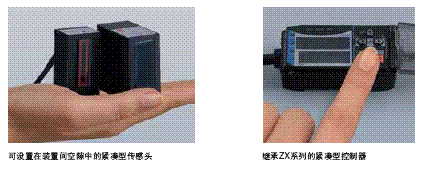

【小型機身】可放在手掌上的緊湊尺寸

支持穩定測量的先進技術和CCD處理算法

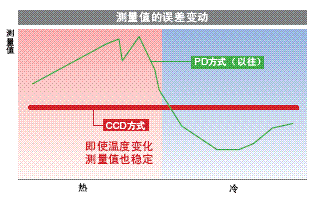

徹底排除環境溫度的影響

為了確保穩定的測量精度，排除溫度的影響至關重要。然而，現場的環境溫度是隨時間段和季節而變化的。采用CCD方式的ZX-GT，大幅降低“刻度間隔（分辨率）”所受的影響，成功將誤差抑制在0.01%（2.8μm*）之內。

*此值為參考值。相關條件請參見“額定規格/性能”表。

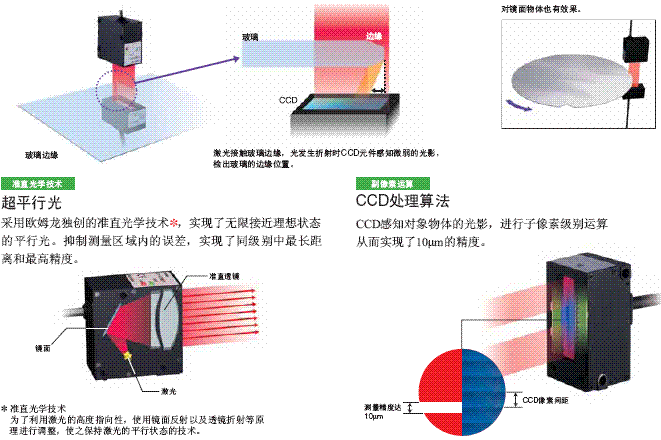

可檢測透明物體【搭載MRC過濾器】

以往的對射型傳感器難以檢測透明物體的邊緣位置。ZX-GT采用歐姆龍獨創的MRC過濾器*（Mirror Reflection Cut Filter）和CCD方式。對會反射光的鏡面物體等工件以及會透光的玻璃（包括鍍膜玻璃）等工件也能進行穩定檢測。
*MRC濾光器時歐姆龍獨創的光學濾鏡的名稱。

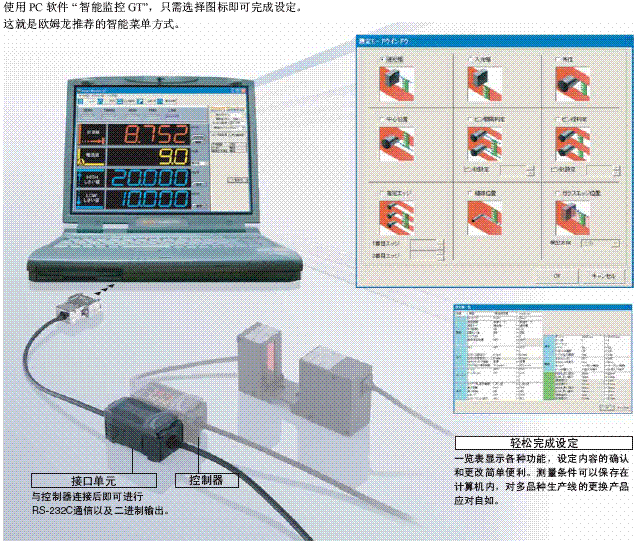

【新構想】智能菜單方式

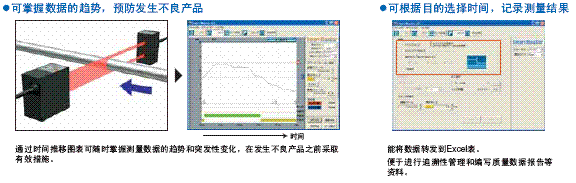

強力支持數據的收集和分析

測量數據實時保存在計算機內，因此，能輕松進行數據分析、掌握現狀。

【行業首創】

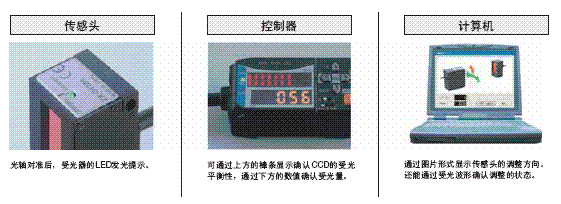

支持3種光軸調整

配備3種光軸調整功能，即使測量區域變寬，也能應用于各種場景。為現場傳感頭安裝、起功、運行分別提供最佳的調整、確認方法。

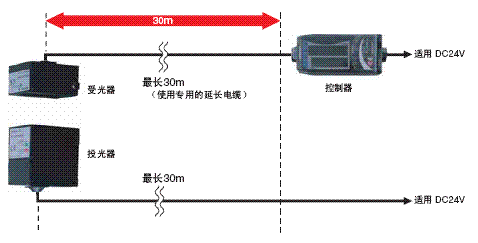

【行業最長】電纜延長30m

投光器與受光器無需連接，電纜最長分別可延長至30m。最適用于大型工件的生產線以及大型設備等用途。

ZX-GT 特點 24 ZX-GT_Feature10

傳感頭

項目型號	ZX-GT28S11	ZX-GT2840S11	ZX-GT28S41	ZX-GT2840S41
輸出形式	NPN輸出		PNP輸出
形狀	分離型	一體型	分離型	一體型
光源	可視半導體激光(波長650nm， JIS Class1)
測量寬度	28mm
檢測距離	0～500mm	40mm	0～500mm	40mm
最小檢測物體	φ0.5mm *1	φ0.2mm	φ0.5mm *1	φ0.2mm
線性度	±0.1%F.S. *2
分辨率	10μm (平均次數16次時) *3
溫度特性	0.01%F.S/°C *4
指示燈(投光器)	激光亮燈指示燈(綠色)、激光劣化檢測指示燈(紅色)
指示燈(受光器)	光軸設定指示燈(綠色)
激光OFF輸入/同步輸入	ON時：0V短接或1.5V以下 OFF時：開路(漏電流0.1mA以下)		ON時：電源電壓短接或電源電壓-1.5V以下 OFF時：開路(漏電流0.1mA以下)
激光劣化檢測輸出	NPN集電極開路輸出 DC30V 20mA (最大) 殘留電壓1.2V以下		PNP集電極開路輸出 DC30V 20mA (最大) 殘留電壓2V以下
消耗電流(投光器)	30mA以下
電源電壓(投光器)	DC24V +10%、-15% 波動(p-p) 10%以下
耐電壓	AC1,000V 50/60Hz 1min
絕緣電阻	20MΩ (DC500V兆歐表)
使用環境照度(投光器)	3,000lx (白熾燈)
使用環境照度(受光器)	1,000lx (白熾燈) *5
環境溫度	動作時：0～+40°C、保存時：-15～+50°C (無結冰、無結露)
環境濕度	動作時、保存時：35～85%RH (無結露)
振動(耐久)	10～150Hz 單振幅 0.75mm X、Y、Z方向 80min
沖擊(耐久)	300m/s² 6個方向、各3次(上下、左右、前后)
保護結構	IEC60529 IP40
導線長度	2m
材質	外殼：鋁壓鑄，透鏡：玻璃
質量(包裝后)	約550g	約570g	約550g	約570g
附件	激光相關標簽、使用說明書

F.S.：表示受光器的測量范圍28mm。
*1. 投光器與受光器相距500mm，在距離受光器250mm的位置處對被測物進行測量時。
“玻璃邊緣位置測量模式” 下，可以檢測C0.1以上的玻璃端面。（2值化水平為70%）
*2. 投光器與受光器相距100mm，在距離受光器50mm的位置上遮光時相對于理想直線的誤差參考值。
（ZX-GT2840□□在距離受光器20mm的位置上測量。）
*3. 投光器與受光器相距100mm，與ZX-GTC□□連接時模擬輸出的波動范圍（±3σ）
*4. 投光器與受光器相距100mm，在距離受光器50mm的位置上進行半遮光時的單側遮光值的變化。
（ZX-GT2840□□在距離受光器20mm的位置上測量。）
*5. 使用標準模式時

控制器

項目型號		ZX-GTC11	ZX-GTC41
輸出形式		NPN輸出	PNP輸出
*測量周期 1**		標準模式：1.5ms　高速模式：0.5ms *2
可設定平均次數		1/2/4/8/16/32/64/128/256/512/1,024/2,048/4,096
*模擬量輸出 3**		電流輸出：4～20mA/F.S 最大負載電阻300Ω 電壓輸出：±4V (±5V,1～5V *4)輸出阻抗100Ω
時間/BANK切換/歸零/復位輸入		ON時：0V短接、或1.5V以下 OFF時：開路(漏電流0.1mA以下)	ON時：電源電壓短接或電源電壓-1.5V以下 OFF時：開路(漏電流0.1mA以下)
HIGH/PASS/LOW 判定輸出 5 同步輸出 6		NPN集電極開路輸出 DC30V 50mA (最大) 殘留電壓1.2V以下	PNP集電極開路輸出 DC30V 50mA (最大) 殘留電壓2V以下
指示燈		判定輸出顯示：HIGH (橙色)、PASS (綠色)、LOW (橙色) 主數字顯示(紅色)輔數字顯示(黃色) BANK顯示1、2 (橙色)、零點復位(綠色)
主要功能	設定注冊數	2BANK
	測量模式	遮光寬度測量、入光寬度測量、外徑測量、中心位置測量、銷間隔判定、銷直徑判定、指定邊緣之間測量、細線位置測量、玻璃邊緣位置測量
	測量中的顯示	測量值顯示、分辨率顯示、閾值顯示、電壓輸出值顯示、電流輸出值顯示(顯示位數可更改)
	歸零功能	歸零值的偏置設定、歸零值存儲器
	保持	樣本保持、峰值保持、谷值保持、峰值to峰值保持、平均值保持、延時保持
	定時器功能	ON延時、OFF延時、單觸發
	調整功能	光軸調整、光量寫入模式、2值化水平可調、邊緣濾鏡可調、模擬輸出縮放
	控制器之間運算	最多2臺(連接時需要ZX-CAL2型運算單元) A-B、A+B、寬度
	其他	測量周期設定、閾值設定、滯后設定、初始化、按鍵鎖定
溫度特性		0.005%F.S/°C
消耗電流		電源電壓為DC24V時， 150mA以下（包括受光器） *7
電源電壓		DC24V +10%、-15% 波動(p-p) 10%以下
耐電壓		AC1,000V 50/60Hz 1min
絕緣電阻		20MΩ (DC500V兆歐表)
環境溫度		動作時：0～+50°C、保存時：-15～+60°C (無結冰、無結露)
環境濕度		動作時、保存時：35～85%RH (無結露)
振動(耐久)		10～150Hz 單振幅 0.35mm X、Y、Z方向 80min
沖擊(耐久)		300m/s)²6個方向、各3次(上下、左右、前后)
保護結構		IEC60529 IP20
導線長度		2m
材質		外殼：PBT，罩蓋：聚碳酸酯
質量(包裝后)		約330g
附件		使用說明書

*1. 測量模式為銷間隔判定、銷直徑判定時，因為要進行單純平均處理，測量周期為“記載的測量周期× （設定平均次數+1次）+1ms以下”。其它測量模式下因為要進行移動平均處理，第一次響應速度為“記載的測量周期×（設定平均次數+1次） +1ms以下”，第2次以后為記載的測量周期。
*2. 銷間隔判定和銷直徑判定的高速模式為1ms。
*3. 電流、電壓可以通過背面的開關進行切換。
*4. 可在模擬輸出縮放功能中設定。
*5. HIGH/PASS/LOW輸出全部為OFF時，顯示出錯（ERR）狀態。
*6. 通常，請與投光器的激光OFF輸入線直接連接，在標準模式的設定下使用。NPN型的控制器請使用NPN型的投光器，PNP型的控制器請使用PNP型的投光器。
在高速模式下使用時，不需要接線。（高速模式抗外部干擾光能力較弱。請予以注意。）
*7. 電流輸出設定時為175mA以下（包括受光器）。

接口單元

項目型號	ZX-GIF11/-GIF11A	ZX-GIF41/-GIF41A
適用控制器	ZX-GTC11	ZX-GTC41
指示燈	電源指示燈(綠色)、控制器通信指示燈(橙色)、控制器通信出錯指示燈(紅色)、外部終端通信指示燈(橙色)、外部終端通信出錯指示燈(紅色)、二進制輸出指示燈
通信端口	RS-232C端口(D-SUB 9針插接件)
12位二進制輸出 (D11～D0、GATE )	NPN集電極開路輸出 DC30V 20mA (最大) 殘留電壓1.2V以下	PNP集電極開路輸出 DC30V 20mA (最大) 殘留電壓2V以下
電源電壓	由控制器供電(消耗電流：60mA以下)
耐電壓	AC1,000V 50/60Hz 1min
絕緣電阻	20MΩ (DC500V兆歐表)
環境溫度	動作時：0～+50°C、保存時：-15～+60°C (無結冰、無結露)
環境濕度	動作時、保存時：35～85%RH (無結露)
振動(耐久)	10～150Hz 單振幅 0.35mm X、Y、Z方向 80min
沖擊(耐久)	300m/s²6個方向、各3次(上下、左右、前后)
保護結構	IEC60529 IP20
導線長度	RS-232C 0.5m、二進制輸出 2m
材質	外殼：PBT，罩蓋：聚碳酸酯
質量(包裝后)	ZX-GIF□1A：約550g ZX-GIF□1：約330g
附件	ZX-GIF□1A：設定用軟件(CD-ROM)、夾子2個、使用說明書 ZX-GIF□1：夾子2個、使用說明書
