歐姆龍OMRON 耐油接近傳感器E2ER / E2ERZ系列

部件型號：E2ER / E2ERZ

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

E2ER / E2ERZ系列抑制因切削油進入而導致的故障，耐切削油的接近傳感器。

規格參數

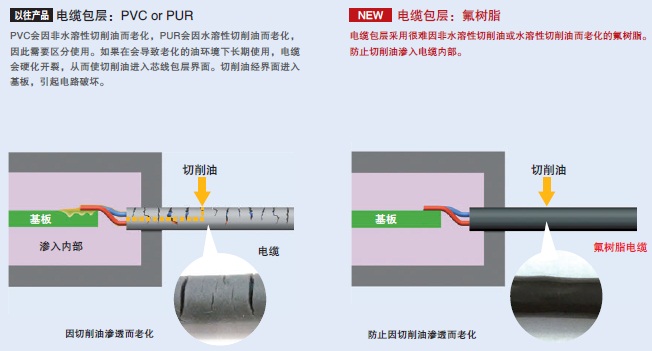

杜絕切削油從任何路徑進入超強“材料”氟樹脂電纜

通過對切削油進入路徑的徹底分析，發現電纜的包層老化是導致切削油進入的主要原因。
作為防老化措施，歐姆龍耐油零件的電纜包層采用氟樹脂，即使遭遇破壞性強的切削油，同樣實現無懈可擊的耐油性。

通過“氟樹脂”來封堵經由電纜進入的切削油

【專利申請中】氟樹脂電纜包層

通過采用耐腐蝕性優異的氟樹脂作為電纜包層的材料，抑制電纜膨脹和老化，防止切削油進入基板內部。

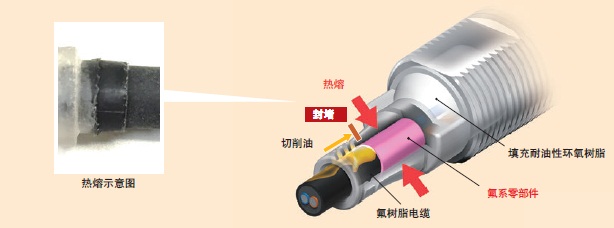

杜絕切削油從任何路徑進入先進的“密封工藝”

除了電纜外皮、接合部位、可動部位以外，切削油還比較容易進入不同物質間的“間隙”。
歐姆龍的耐油零件群，可以通過不產生間隙的先進密封工藝，來徹底封堵切削油的進入。

通過先進的“密封工藝”來封堵經由電纜接合部進入的切削油

【專利申請中】熱熔密封工藝

將與氟樹脂電纜熔點接近的高接合性氟系零部件熱熔并進行接合。
封堵經由接合界面進入的切削油。

E2ER / E2ERZ 特點 7

標準機型

項目	規格	M8	M12	M18	M30
	屏蔽	屏蔽
	型號	E2ER-X2D□	E2ER-X3D□	E2ER-X7D□	E2ER-X10D□
檢測距離		2mm±10%	3mm±10%	7mm±10%	10mm±10%
*設定距離1**		0～1.6mm	0～2.4mm	0～5.6mm	0～8mm
應差		檢測距離的15%以下	檢測距離的10%以下
可檢測物體		磁性金屬(非磁性金屬的檢測距離較短。參照“特性數據”→樣本)
標準檢測物體		鐵8×8×1mm	鐵12×12×1mm	鐵18×18×1mm	鐵30×30×1mm
*響應頻率 2**		1.5kHz	1kHz	0.5kHz	0.4kHz
電源電壓		DC10～30V 含波動(p-p) 10%
漏電流		0.8mA以下
控制輸出	開關容量	3～100mA
控制輸出	剩余電壓	3V以下(負載電流100mA、導線長2m時)
指示燈		D1型：動作指示(紅色)、設定指示(綠色) D2型：動作指示(紅色)
動作模式 (檢測物體靠近時)		D1型： NO D2型： NC　詳情請參閱“輸入輸出段電路圖”中的時序圖→樣本
保護電路		浪涌吸收、負載短路保護
環境溫度范圍		工作時：-25～+70℃ 保存時：-40～+85℃(不結冰、不凝露)
環境濕度范圍		工作時、保存時：分別為35～95%RH(不凝露)
溫度的影響		-25～+70℃的溫度范圍內+23℃時，檢測距離的 ±15%以內	-25～+70℃的溫度范圍內+23℃時，檢測距離的±10%以內
電壓的影響		在額定電源電壓的±15%范圍內，額定電源電壓時，檢測距離的±1%以內
絕緣電阻		50MΩ以上(DC500Ｖ兆歐表) 充電部整體與外殼間
耐壓		AC1,000V 50/60Hz 1min 充電部整體與外殼間
振動(耐久)		10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)		500m/s² X、Y、Z各方向 10次	1,000m/s² X、Y、Z各方向 10次
保護構造		IP67(IEC60529)、IP67G(JIS C 0920 附錄1) 歐姆龍耐油零件評估基準*3 合格切削油種類 JIS K 2241:2000規定的切削油劑、溫度35℃以下
連接方式		導線引出型(標準導線長 2m)，接插件中繼型(標準導線長 300mm)
重量 (包裝狀態)	導線引出型	約65g	約75g	約145g	約215g
重量 (包裝狀態)	接插件中繼型	約30g	約40g	約90g	約155g
材質	情況	不銹鋼(SUS303)	黃銅鍍鎳
	檢測面	聚對苯二甲酸丁二醇酯(PBT)
	緊固螺母	黃銅鍍鎳
	齒形防松墊圈	鐵鍍鋅
附件		使用說明書

*1. 請?jiān)诰G色指示燈點亮范圍內使用。(D2型除外)
*2. 響應頻率為平均值。
測量條件：使用標準檢測物體、檢測物體的間隔為標準檢測物體的2倍、設定距離為檢測距離的1/2。
*3. “歐姆龍耐油零件評估基準”是指歐姆龍獨創的耐久性評估基準。
對于連接方式中的接插件中繼型，是耐油接插件(XS5□R)正確嵌合狀態下的保護結構性能。
無耐油接插件(XS5FR)、導線芯線外露部分不具備本性能。
此外，導線引出型的導線芯線外露部分也不具備本性能。

耐鋁碎屑型

項目	規格	M12	M18	M30
	屏蔽	屏蔽
	型號	E2ERZ-X2D□	E2ERZ-X4D□	E2ERZ-X8D□
檢測距離		2mm±10%	4mm±10%	8mm±10%
*設定距離1**		0～1.6mm	0～3.2mm	0～6.4mm
應差		檢測距離的20%以下
可檢測物體		磁性金屬(非磁性金屬的檢測距離較短。參照“特性數據”→樣本)
標準檢測物體		鐵12×12×1mm	鐵30×30×1mm	鐵54×54×1mm
*響應頻率 2**		200Hz	100Hz	30Hz
電源電壓		DC10～30V 含波動(p-p) 10%
漏電流		0.8mA以下
控制輸出	開關容量	3～100mA
控制輸出	剩余電壓	3V以下(負載電流100mA、導線長2m時)
指示燈		D1型：動作指示(紅色)、設定指示(綠色) D2型：動作指示(紅色)
動作模式 (檢測物體靠近時)		D1型：NO D2型：NC　詳情請參閱“輸入輸出段電路圖”中的時序圖→樣本
保護電路		浪涌吸收、負載短路保護
環境溫度范圍		工作時、保存時：各0～50℃(不結冰、凝露)
環境濕度范圍		工作時、保存時：分別為35～95%RH(不凝露)
溫度的影響		0～50℃的溫度范圍內+23℃時，檢測距離的±20%以下
電壓的影響		在額定電源電壓的±10%范圍內，額定電源電壓時，檢測距離的±2.5%以下
絕緣電阻		50MΩ以上(DC500V兆歐表)充電部整體與外殼間
耐壓		AC1,000V 50/60Hz 1min 充電部整體與外殼間
振動(耐久)		10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)		1,000m/s² X、Y、Z各方向 10次
保護構造		IEC標準 IP67、IP67G(JIS C 0920 附錄1) 歐姆龍耐油零件評估基準*3 合格切削油種類 JIS K 2241:2000規定的切削油劑、溫度35℃以下
連接方式		導線引出型(標準導線長2m)，接插件中繼型(標準導線長300mm)
重量 (包裝狀態)	導線引出型	約75g	約145g	約215g
重量 (包裝狀態)	接插件中繼型	約40g	約90g	約155g
材質	情況	黃銅鍍鎳
	檢測面	聚對苯二甲酸丁二醇酯(PBT)
	緊固螺母	鐵鍍鋅
	齒形防松墊圈	鐵鍍鋅
附件		使用說明書

*1. 請?jiān)诰G色指示燈點亮范圍內使用。(D2型除外)
*2. 響應頻率為平均值。測量條件：使用標準檢測物體、檢測物體的間隔為標準檢測物體的2倍、設定距離為檢測距離的1/2。
*3. “歐姆龍耐油零件評估基準”是指歐姆龍獨創的耐久性評估基準。
對于連接方式中的接插件中繼型，是耐油接插件(XS5□R)正確嵌合狀態下的保護結構性能。
無耐油接插件(XS5FR)、導線芯線外露部分不具備本性能。

　　此外，導線引出型的導線芯線外露部分也不具備本性能。
