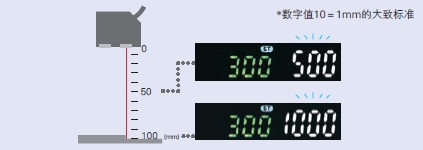

距離一目了然，調整簡便。
設置頭部后，可縮短工序切換后的調整時間及生產線設備停止時間。

傳感頭

檢測方式		距離設定型
項目	型號	E3NC-SH250H	E3NC-SH100
*光源(發光波長) 1**		可視半導體激光(660nm) 100μＷ(JIS規格 2級、IEC/EN Class2、FDA Class2)
測量范圍		35～250mm(顯示值：350～2500)	35～100mm(顯示值：350～1000)
*標準檢測臺階 2**		35～180mm： 9mm 180～250mm：25mm	35～50mm：1.5mm 50～100mm：3mm
*光點尺寸 3**		約1mm(距離250mm時)	約0.5mm(距離100mm時)
使用環境照度		受光面照度　白熾燈 2,000lx以下太陽光 4,000lx以下	受光面照度　白熾燈 4,000lx以下太陽光 8,000lx以下
環境溫度范圍		工作時：-10～+50℃、儲存時：-25～+70℃(不結冰、凝露)
環境濕度范圍		工作時/儲存時：各35～85%RH(不凝露)
高度		2,000m以下
設置環境		污損度3(依據IEC60947-1)
振動(耐久)		10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)		500m/s² X、Y、Z各方向 3次
保護結構		IEC標準 IP67
連接方式		接插件中繼型(標準導線長2m)
材質		外殼：聚對苯二甲酸丁二醇酯、鏡頭：異丁烯樹脂、電纜：PVC
重量(包裝狀態/僅主體)		約125g/約75g
附件		使用說明書

注. 對于反射率較高的物體，有時會因處于測量范圍外而產生錯誤檢測。
*1. 計劃依照FDA標準的Laser Notice No.50規定，按EN60825-1的基準劃分為Class1，并提交給CDRH。
*2. 在檢測距離中心測量本公司標準檢測物(白色陶瓷)。
*3. 光點尺寸：為測量范圍的最小直徑值(實效值)，根據中心光強度的1/e2(13.5％)進行定義。
定義區域外存在漏光對象物體周圍的反射率高于對象物體時，會出現錯誤檢測。
另外，檢測到比光點規格更小的工件時，可能無法獲得正確的測量值。

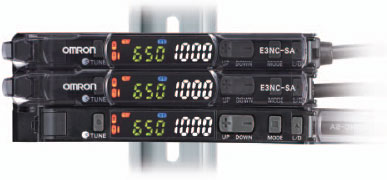

放大器單元

項目		類型	標準		傳感器通信單元用
		NPN輸出	E3NC-SA21	E3NC-SA7	E3NC-SA0
		PNP輸出	E3NC-SA51	E3NC-SA9	E3NC-SA0
		連接方式	導線引出	省配線接插件	傳感器通信單元用接插件
輸入輸出	輸出		2輸出	1輸出	2輸出
輸入輸出	外部輸入		單輸入	單輸入	─
*電源電壓 1**			DC10～30V　含波動(p-p)10%		通過通信單元，由接插件供電
*消耗電力 2**			電源電壓24V時 常規模式：1,920mW以下(消耗電流 80mA以下) 節電ECO：1,680mW以下(消耗電流 70mA以下)
*控制輸出 3**			負載電源電壓：DC30V以下、開路集電極輸出型負載電流:單獨使用時100mA以下，連接4臺以上時20mA以下 (剩余電壓　負載電流10mA以下：1V以下負載電流10～100mA：2V以下) OFF狀態電流：0.1mA以下		─
外部輸入			參照*4
保護電路			電源反接保護、輸出短路保護、輸出反接保護		電源反接保護、輸出短路保護
響應時間			最快模式(SHS)：1.5ms *5、高速模式(HS)：5ms 標準模式(Stnd)：10ms、超大功率模式(GIGA)：50ms
靈敏度調節			智能調諧【2點調諧/全自動調諧/1點調諧/無工件調諧/2點區域調諧/ 1點區域調諧/無工件區域調諧】或手動調整
防止相互干擾的臺數			最快模式(SHS) ：0臺 *5、高速模式(HS)：2臺 標準模式(Stnd)：2臺、超大功率模式(GIGA)：2臺
功能			定時器/歸零/設定復位/ECO模式/BANK切換設定(4BANK)/輸出1設定/ 輸出2設定(E3NC-SA7、E3NC-SA9除外)/外部輸入設定(E3NC-SA0除外)/ 保持功能6/背景去除功能7/滯后寬度設定
最多連接臺數			30臺
*環境溫度范圍8**			工作時: 連接1～2臺時：-25℃～+55℃、連接3～10臺時：-25℃～+50℃、連接11～16臺時：-25℃～+45℃、連接17～30臺時：-25℃～+40℃ 儲存時： -30～+70℃(不結冰、凝露)		工作時: 連接1～2臺時：0℃～55℃、連接3～10臺時：0℃～50℃、連接11～16臺時：0℃～45℃、連接17～30臺時：0℃～40℃ 儲存時： -30～+70℃(不結冰、凝露)
環境濕度范圍			工作時、儲存時：各35～85%RH(不凝露)
高度			2,000m以下
設置環境			污損度3(依據IEC60947-1)
振動(耐久)			10～55Hz 雙振幅1.5mm X、Y、Z各方向2h
沖擊(耐久)			500m/s²　X、Y、Z各方向　3次		500m/s²　X、Y、Z各方向　3次
重量(包裝狀態/僅主體)			約115g/約75g	約60g/約20g	約65g/約25g
材質			外殼：聚碳酸酯(PC)、蓋板：聚碳酸酯(PC)、電纜：PVC
附件			使用說明書

*1. 所適用的傳感頭為E3NC-SH□□系列。（輸入輸出DC10～30V 2級）
*2. 電源電壓10～30V時
常規模式：2,250mW以下(電源電壓30V時 消耗電流75mA以下/電源電壓10V時 消耗電流145mA以下)
節電ECO：1,950mW以下(電源電壓30V時 消耗電流65mA以下/電源電壓10V時 消耗電流125mA以下)
*3. 2輸出型時2輸出合計100mA以下(剩余電壓負載電流10mA以下：1V以下、負載電流10～100mA：2V以下)
*4. 有關輸入的詳情如下所示。

有觸點輸入(繼電器、開關)	無觸點輸入(晶體管)	輸入時間
NPN型	ON時：0V短路 (流出電流：1mA以下) OFF時：開路或Vcc短路	ON時：1.5V以下 (流出電流：1mA以下) OFF時：Vcc-1.5V～Vcc (漏電流：0.1mA以下)	ON：2ms以上 OFF：20ms以上
PNP型	ON時：Vcc短路 (吸入電流：3mA以下) OFF時：開路或0V短路	ON時：Vcc-1.5V～Vcc (吸入電流：3mA以下) OFF時：1.5V以下 (漏電流：0.1mA以下)	ON：2ms以上 OFF：20ms以上

*5. 將檢測功能選為最快模式時，防止相互干擾功能無效。
*6. 設定測量錯誤時的輸出，ON：保持測量錯誤之前的輸出、OFF：測量錯誤時的輸出OFF。
*7. 僅檢測調諧時的檢測物體。
*8. 連接11臺以上時，使用溫度范圍為不到50℃。
