可防止過度升溫、 監視異常溫度。
薄型機身(寬22.5mm)配備溫度報警功能。
可利用旋轉撥動開關輕松設定溫度。
支持熱電偶·鉑測溫電阻體的多重輸入。
輸出繼電器常開/常閉可切換。
可以通過LED顯示識別報警狀態。
配備輸出自我保持功能。
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
額定值
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 項目 |
電源電壓 |
AC100~240V 50/60Hz |
AC24V 50/60Hz/DC24V |
| 容許電壓變化范圍 |
額定電壓的85~110% |
| 消耗功率 |
5VA以下 |
2W以下(DC24V)、 4VA以下(AC24V) |
| 傳感器輸入 |
K8AK-TH11S |
熱電偶 : K、 J、 T、 E 鉑測溫電阻體 : Pt100,Pt1000 |
| K8AK-TH12S |
熱電偶 : K、 J、 T、 E、 B、 R、 S、 PLⅡ |
| 輸出繼電器 |
1c繼電器×1(AC250V 5A 阻性負載) |
外部輸入
(鎖定復位用) |
有接點輸入 |
ON : 1kΩ以下 OFF : 100kΩ以上 |
| 無接點輸入 |
ON : 殘余電壓1.5V以下 OFF : 漏電流0.1mA以下 |
| 流出電流 : 約10mA |
| 設定方式 |
旋轉式切換開關設定(3聯) |
| LED顯示 |
電源(PWR) : 綠色LED、 繼電器輸出(ALM) : 紅色LED |
| 其它功能 |
報警模式(上限/下限報警)、 輸出的正常ON/OFF切換、 輸出鎖定功能、 設定保護功能
溫度單位℃/℉ |
| 使用環境溫度 |
-20~+55℃( 不結冰、凝露) |
| 使用環境濕度 |
相對濕度25~85% |
| 儲存溫度 |
-25~+65℃( 不結冰、凝露) |
性能
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 測量精度 |
設定范圍的±1% |
| 滯后寬度 |
2℃ |
| 輸出繼電器 |
1C接點輸出
AC250V/DC30V 5A(阻性負載)
電氣壽命5萬次
AC250V/DC30V 3A(阻性負載)
電氣壽命10萬次 |
| 采樣周期 |
100ms |
| 絕緣電阻 |
充電部端子與外露的非充電部之間 : 20MΩ(500V)
充電部端子相互之間(輸入-輸出-電源端子間) : 20MΩ(500V)
接點之間(開放) : 20MΩ(500V) |
| 耐壓 |
AC2,300V 50或60Hz 1min.(異極充電部端子) |
| 耐振動 |
10~55Hz 50mm/s2 3軸方向 5min×10次掃描 |
| 耐沖擊 |
150m/s2( 繼電器接點為100m/s2) 3軸6方向 各3次 |
| 重量 |
約160g |
| 保護結構 |
端子部 :IP20 |
| 存儲器保護 |
非易失性存儲器(寫入次數 : 100萬次) |
| 對應標準 |
適用標準 |
EN61010-1
設置環境(2級污染、 Ⅱ類設置) |
| EMC |
EN61326-1 工業電磁環境用途 |
| 安全標準 |
UL61010-1(Recognition)、韓國電波法(第10564號法律)、CSA: CAN/CSA C22.2 No.61010-1 |
| 端子螺釘緊固扭矩 |
0.49N·m |
| 壓接端子 |
單線2.5mm2×2根、 帶絕緣套管壓接端子1.5mm2×2、 可同時緊固 |
| 外殼顏色 |
N1.5 |
| 外殼材質 |
PC、UL94-V0 |
| 安裝 |
DIN導軌安裝 |
| 外形尺寸 |
22.5(W)×90(H)×100(D)mm |
設定范圍
K8AK-TH11S
選擇℃時
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
選擇°F時
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商

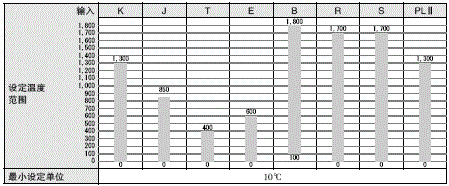

K8AK-TH12S
選擇℃時
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
選擇°F時
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
溫度輸入范圍
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| TH11S |
℃ |
℉ |
| 輸入類別 |
下限 |
上限 |
下限 |
上限 |
| K |
-20 |
1019 |
-40 |
1039 |
| J |
-20 |
870 |
-40 |
1039 |
| T |
-20 |
420 |
-40 |
740 |
| E |
-20 |
620 |
-40 |
1039 |
| Pt100 |
-20 |
870 |
-40 |
1039 |
| Pt1000 |
-20 |
870 |
-40 |
1039 |
| - |
- |
- |
- |
- |
| - |
- |
- |
- |
- |
1vw脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| TH12S |
℃ |
℉ |
| 輸入類別 |
下限 |
上限 |
下限 |
上限 |
| K |
-20 |
1320 |
-40 |
2340 |
| J |
-20 |
870 |
-40 |
1540 |
| T |
-20 |
420 |
-40 |
740 |
| E |
-20 |
620 |
-40 |
1140 |
| B |
0 |
1820 |
0 |
3240 |
| R |
-20 |
1720 |
-40 |
3040 |
| S |
-20 |
1720 |
-40 |
3040 |
| PLⅡ |
-20 |
1320 |
-40 |
2340 |
|
