E5AC-800的白光LCD PV顯示高度約為25mm。
50ms高速采樣周期。
進深60mm的纖細機身(螺釘端子臺型)。
通過無程序通信功能輕松與PLC相連。通過組合通信實現溫控器的相互連接。
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
額定值
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 電源電壓 |
型號中帶A的溫控器:AC100~240V, 50/60Hz
型號中帶D的溫控器:AC24V, 50/60Hz;DC24V |
| 操作電壓范圍 |
額定電源電壓的85%~110% |
| 功耗 |
E5AC-800 |
800選型:
在AC100~240V時最大7.0VA,在AC24V時最大4.2VA或DC24V時最大2.4 W
其余型號:
在AC100~240V時最大9.0VA,在AC24V時最大5.6VA或DC24V時最大3.4 W
|
| 傳感器輸入 |
溫度輸入
熱電偶:K、J、T、E、L、U、N、R、S、B、W或PL II
鉑電阻測溫體:Pt100或JPt100
紅外線溫度傳感器(ES1B):
10~70°C、60~120°C、115~165°C或140~260°C
模擬量輸入
電流輸入:4~20mA或0~20mA
電壓輸入:1~5V、0~5V或0~10V |
| 輸入阻抗 |
電流輸入:150 Ω以下,電壓輸入:1MΩ以上
(連接ES2-HB/THB時用1:1連接。) |
| 控制方式 |
ON/OFF控制或2自由度PID (帶自動調諧) |
ON/OFF
輸出 |
繼電器輸出 |
SPST-NO, AC250V, 5A (電阻負載),
電氣壽命:100,000次操作,最小可用負載:5V, 10mA(參考值) |
電壓輸出
(SSR
驅動用) |
輸出電壓:DC12V±20% (PNP),最大負載電流:40mA,
帶短路保護電路(具有2點控制輸出的型號的最大負載電流為21mA。) |
線性電流
輸出* |
DC4~20mA或DC0~20mA,負載:500 Ω以下,分辨率:10,000 |
輔助
輸出 |
輸出點數 |
E5AC-800:0、1、2或3 (因型號而異) |
| 輸出規格 |
SPST-NO繼電器輸出, AC250V, 3A (電阻負載),
電氣壽命:100,000次操作,最小可用負載:5V,10mA (參考值) |
| 事件輸入 |
輸入點數 |
E5AC-800:2或4 (因型號而異) |
外部接點
輸入規格 |
有接點輸入時:ON:1 kΩ以下, OFF:100 kΩ以上 |
| 無接點輸入時:ON:殘留電壓:1.5V以下, OFF:漏電流0.1 mA以下 |
| 電流流量:約7mA/接點 |
| 電位器輸入* |
100 Ω~10 kΩ |
| 設定方式 |
用前面板上的按鍵來設定 |
| 指示方式 |
11段數字顯示屏和單獨的指示燈
字符高度:E5AC-800:PV:25.0mm, SV:15.0mm, MV:9.5mm |
| 多SP功能 |
可通過事件輸入、按鍵操作或串行通信保存和選擇最多八個設定點(SP0至SP7) |
| 存儲庫切換功能 |
無 |
| 其它功能 |
手動輸出、加熱/冷卻控制、回路斷線報警功能、SP傾斜、
其它報警功能、加熱器斷線(HB)報警(含SSR故障(HS)報警)、
40% AT、100% AT、操作量限制、
輸入數字濾波器、自調整、PV輸入偏差、運行/停止、保護功能、
溫度狀態顯示、輸入值的移動平均處理、FB移動平均處理* |
| 使用環境溫度 |
-10~55℃ (無結露或無結冰) |
| 使用環境濕度 |
25%~85% |
| 存儲溫度 |
-25~65°C (無結露或無結冰) |
| 高度 |
2,000m以下 |
| 推薦保險絲 |
T2A、AC250V、延時、低熔斷容量 |
| 設置環境 |
II類過電壓、2級污染(EN/IEC/UL 61010-1) |

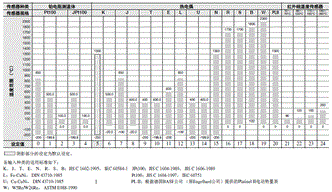

輸入范圍(通用輸入)
熱電偶/鉑電阻測溫體
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
模擬量輸入
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 輸入類型 |
電流 |
電壓 |
| 輸入規格 |
4~20mA |
0~20mA |
1~5V |
0~5V |
0~10V |
| 設定范圍 |
通過縮放可在以下范圍內使用:
-1999~9999, -199.9~999.9,
-19.99~99.99, -1.999~9.999 |
| 設定值編號 |
25 |
26 |
27 |
28 |
29 |
警報種類
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
可將各路報警單獨設定為下列17種報警種類中的一種。默認值為2:上限。(見注)
各路報警均分配了輔助輸出。并可指定ON/OFF延遲(0~999秒)。
注:在具有HB報警和HS報警功能的型號的默認設定中,報警1設定為加熱器報警(HA),報警類型1的參數不顯示。要使用報警1,須設定對報警1的輸出分配。
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 設定值 |
警報種類 |
報警輸出功能 |
功能說明 |
| 正報警值(X) |
負報警值(X) |
| 0 |
報警功能關閉 |
輸出OFF |
無報警功能 |
| 1 |
上下限*1 |
 |
*2 |
使用報警上限值(H)設定相對于目標值(SP)的上方偏差,
使用報警下限值(L)設定相對于目標值(SP)的下方偏差。
PV超出此偏差范圍時,報警ON。 |
2
(初始值) |
上限 |
 |
 |
通過設定報警值(X)來定義目標值的上偏差。
PV大于SP達到或超過偏差值時,報警ON。 |
| 3 |
下限 |
 |
 |
通過設定報警值(X)來定義目標值的下偏差。
PV小于SP達到或超過偏差值時,報警ON。 |
| 4 |
上下限范圍*1 |
 |
*3 |
使用報警上限值(H)設定相對于目標值(SP)的上方偏差,
使用報警下限值(L)設定相對于目標值(SP)的下方偏差。
PV未超出此偏差范圍時,報警ON。 |
| 5 |
帶上下限待機時序*1 |

*5 |
*4 |
為上下限報警(1)加入待機時序。*6 |
| 6 |
帶上限待機時序 |
 |
 |
為上限報警(2)加入待機時序。*6 |
| 7 |
帶下限待機時序 |
 |
 |
為下限報警(3)加入待機時序。*6 |
| 8 |
絕對值上限 |
 |
 |
如如果當前值大于報警值(X),
將會使報警ON,而與目標值無關。 |
| 9 |
絕對值下限 |
 |
 |
如果當前值小于報警值(X),
將會使報警ON,而與目標值無關。 |
| 10 |
帶絕對值上限待機時 |
 |
 |
為絕對值上限報警(8)加入待機時序。*6 |
| 11 |
帶絕對值下限待機時 |
 |
 |
為絕對值下限報警(9)加入待機時序。*6 |
| 12 |
LBA
(僅限報警1類型) |
- |
*7 |
| 13 |
PV變化率報警 |
- |
*8 |
| 14 |
SP絕對值上限 |
 |
 |
當設定點(SP)大于報警值(X)時,報警ON。 |
| 15 |
SP絕對值下限 |
 |
 |
當設定點(SP)小于報警值(X)時,報警ON。 |
| 16 |
MV絕對值上限*9 |
標準控制
 |
標準控制
 |
當操作量 (MV)大于報警值 (X)時,報警ON。 |
加熱/冷卻控制
(加熱MV)
 |
加熱/冷卻控制
(加熱MV)
始終ON |
| 17 |
MV絕對值下限*9 |
標準控制
 |
標準控制
 |
當操作量 (MV)小于報警值 (X)時,報警ON。 |
加熱/冷卻控制
(冷卻MV)
 |
加熱/冷卻控制
(冷卻MV)
始終ON |
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
*1. 設定值1、4、5可單獨設定報警類別中的上、下限值,使用L、H來表述。
*2. 設定值:1,上下限報警
*3. 設定值:4,上下限范圍

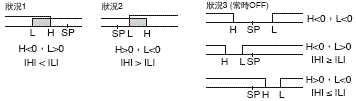

*4. 設定值:5,上下限待機時序,對于上述的上下限報警*2
• 情況1和情況2:當上限和下限滯后重疊時始終OFF。
• 情況3:始終OFF
*5. 設定值:5,上下限待機時序,當上限和下限滯后重疊時始終OFF。
*6. 有關待機時序的操作信息,請參見E5□C 數字溫控器用戶手冊。
*7. 有關PV變化率報警的信息,請參見E5□C數字溫控器用戶手冊。位置比例型號無法使用此設置。
*8. 有關PV變化率報警的信息,請參見E5□C數字溫控器用戶手冊。
*9. 在執行加熱/ 冷卻控制時,操作量絕對值上限報警功能僅用于加熱運行,操作量絕對值下限報警功能僅用于冷卻運行。
特性
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
指示精度
(環境溫度23°C) |
熱電偶:(顯示值的±0.3%或±1°C,取較大值) ±1位以下*1
鉑電阻測溫體:(顯示值的±0.2%或±0.8°C,取較大值) ±1位以下
模擬量輸入:±0.2% FS ±1位以下
CT輸入:±5% FS ±1位以下
電位器輸入:±5% FS ±1位以下 |
| 溫度的影響*2 |
熱電偶輸入(R、S、B、W、PL II):
(顯示值的±1%或±10°C,取較大值) ±1位以下
其它熱電偶輸入:(顯示值的±1%或±4°C,取較大值) ±1位以下*3
鉑電阻測溫體:(顯示值的±1%或±2°C,取較大值) ±1位以下
模擬量輸入:±1%FS±1位以下
CT輸入:±5% FS ±1位以下 |
| 電壓的影響*2 |
電磁干擾的影響
(根據EN 61326-1) |
| 輸入采樣周期 |
50ms |
| 滯后 |
溫度輸入:0.1~999.9°C或℉ (以0.1°C或°F為單位)
模擬量輸入:0.01%~99.99% FS (以0.01% FS為單位) |
| 比例帶(P) |
溫度輸入:0.1~999.9°C或℉ (以0.1°C或°F為單位)
模擬量輸入:0.1~999.9% FS (以0.1% FS為單位) |
| 積分時間(I) |
標準、加熱/冷卻或位置比例(關閉)
0~9999s (以1s為單位), 0.0~999.9s (以0.1s為單位)
位置比例(浮動)
1~9999s (以1s為單位), 0.1~999.9s (以0.1s為單位) |
| 微分時間(D) |
0~9999s (以1s為單位), 0.0~999.9s (以0.1s為單位) *4 |
| 冷卻控制的比例帶(P) |
溫度輸入:0.1~999.9°C或℉ (以0.1°C或°F為單位)
模擬量輸入:0.1~999.9% FS (以0.1% FS為單位) |
| 冷卻控制的積分時間(I) |
0~9999s (以1s為單位), 0.0~999.9s (以0.1s為單位) *4 |
| 冷卻控制的微分時間(D) |
0~9999s (以1s為單位), 0.0~999.9s (以0.1s為單位) *4 |
| 控制周期 |
0.1、0.2、0.5、1~99s (以1s為單位) |
| 手動復位值 |
0.0~100.0% (以0.1%為單位) |
| 報警設定范圍 |
-1999~9999 (小數點位置取決于輸入種類) |
| 信號源電阻的影響 |
熱電偶:0.1°C/Ω以下(100 Ω以下)
鉑電阻測溫體:0.1°C/Ω以下(10 Ω以下) |
| 絕緣電阻 |
20MΩ以上(DC500V時) |
| 耐電壓 |
AC3,000V, 1 min為50/60Hz (不同極性的帶電端子之間) |
| 振動 |
誤動作 |
10~55Hz, 20m/s2, X、Y、Z各方向10min. |
| 耐久 |
10~55Hz, 20m/s2, X、Y、Z各方向2h |
| 沖擊 |
誤動作 |
100m/s2,在X、Y和Z方向上各測試3次 |
| 耐久 |
300 m/s2,在X、Y和Z方向上各測試3次 |
| 質量 |
E5AC-800 |
控制器:約250 g,適配器:約4 g × 2 |
| 防護等級 |
前面板:IP66,后蓋:IP20,端子:IP00 |
| 存儲器保護 |
非易失性存儲器(寫入次數:1,000,000次) |
| 標準 |
認證標準 |
cULus:UL 61010-1/CSA C22.2 No.61010-1,
韓國無線電法(無線電法:KC標記)(僅部分型號) *5、勞埃德標準*6 |
| 符合規格 |
EN 61010-1 (IEC 61010-1) |
| EMC |
EMI EN 61326-1 *7
放射妨害電場強度: EN 55011 Group 1, class A
雜音端子電壓: EN 55011 Group 1, class A
EMS: EN 61326-1 *7
靜電放電抗擾性 EN 61000-4-2:
射頻電磁場輻射抗擾性: EN 61000-4-3:
脈沖群抗擾性: EN 61000-4-4:
傳導性干擾波抑制能力: EN 61000-4-6:
浪涌抗擾性 EN 61000-4-5:
電壓陷落/斷電抑制能力: EN 61000-4-11: |
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
*1. K熱電偶在-200~1300℃之間、T和N熱電偶在-100℃以下及U和L熱電偶在任何溫度條件下的指示精度均為±2°C (±1位以下),但此處未指定B熱電偶在400℃以下時的指示精度。B熱電偶在400~800℃之間 的指示精度最高為±3°C。R和S熱電偶在200℃以下時的指示精度最高為±3°C±1位以下。W熱電偶的指示精度最高為(PV的±0.3或±3°C,取較大值) ±1位以下。PL II熱電偶的指示精度最高為PV的±0.3或±2°C,取較大值, ±1位以下。
*2. 環境溫度:-10°C~23°C~55°C,電壓范圍:額定電壓的-15%~10%
*3. K熱電偶在-100℃以下時:±10°C
*4. 該單位由設定的積分/微分時間單位參數決定。
*5. 有關標準認證機型等的最新信息,請參見本公司網站。
*6. 為了符合勞埃德標準,請參見運輸標準中有關海運標準的信息。
*7. 工業用電磁環境(EN/IEC 61326-1 第2表)
通信規格
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 傳送路徑連接 |
RS-485:多點 |
| 通信方式 |
RS-485 (2線式半雙工) |
| 同步方式 |
起停同步 |
| 通信協議 |
CompoWay/F或Modbus |
| 通信速度*1 |
9600、19200、38400或57600 bps |
| 傳送代碼 |
ASCII |
| 數據位長度*1 |
7或8位 |
| 停止位長度*1 |
1或2位 |
| 錯誤檢測 |
垂直奇偶校驗(無、偶數、奇數)
塊校驗字符(BCC) Compoway/F時
CRC-16 Modbus時 |
| 流量控制 |
無 |
| 端口 |
RS-485 |
| 重試功能 |
無 |
| 通信緩沖 |
217個字節 |
| 通信響應/發送等待時間 |
0~99ms
默認值:20ms |
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
*1 可通過通信設定級別單獨設定通信速度、數據位長度、停止位長度和垂直奇偶校驗。
*2 Modbus是Schneider Electric的注冊商標。
通信功能
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 無程序通信功能*1 |
您可以使用可編程邏輯控制器(PLC)中的存儲器讀寫E5□C參數、開始和停止操作等。
E5□C可自動與可編程邏輯控制器(PLC)進行通信。無需通信編程。
連接的溫控器數量:最多32臺(FX系列最多為16臺)
適用PLC:
歐姆龍制PLC:CS系列、CJ系列或CP系列
三菱電機制PLC:MELSEC Q系列、L系列、FX系列(支持FX2、FX3 (FX1S除外))
基恩士公司制PLC:KEYENCE KV系列 |
| 組合通信功能*1 |
連接數字溫控器時,可以將設定值和RUN/STOP命令從設置為主站的數字溫控器發送到設置為從站的數字溫控器。
可為設定值設置斜率和偏差。
連接的數字溫控器數量:最多32臺(含主站) |
| 復制功能*2 |
連接數字溫控器時,可以將參數從設置為主站的數字溫控器復制到設置為從站的數字溫控器。 |
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
MELSEC是三菱電機株式會社的注冊商標。KEYENCE是株式會社基恩士的注冊商標。
*1 需要帶有1.1版或更高版本的溫控器。FX系列、KV系列支持2.1版或更高版本的溫控器。
*2 支持無程序通信功能和組合通信功能。
電流檢測器(另售)額定規格
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| 耐電壓 |
AC1,000V條件下持續1min |
| 振動 |
50Hz, 98m/s2 |
| 質量 |
E54-CT1:約11.5g
E54-CT3:約50 g |
附件
(僅E54-CT3) |
接點(2)
插頭(2) |
加熱器斷線報警和SSR故障報警
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
| CT輸入(用于加熱器電流檢測) |
單相加熱器檢測功能型:1點輸入 |
| 加熱器最大電流 |
AC50A |
| 輸入電流值指示精度 |
±5% FS ±1位以下 |
| 加熱器斷線報警設定范圍*1 |
0.1~49.9 A (以0.1A為單位)
最小檢測ON時間:100ms*3 |
| SSR故障報警設定范圍*2 |
0.1~49.9 A (以0.1A為單位)
最小檢測OFF時間:100ms*4 |
GFh脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
*1. 對于加熱器斷線報警,將在控制輸出為ON時檢測加熱器電流,
且當加熱器電流小于設定值(即加熱器斷線檢測電流值)時,輸出將置ON。
*2. 對于SSR故障報警,將在控制輸出為OFF時檢測加熱器電流,
且當加熱器電流大于設定值(即SSR故障檢測電流值)時,輸出將置ON。
*3. 控制時間為0.1s或0.2s時,值為30ms。
*4. 控制時間為0.1s或0.2s時,值為35ms。
|
