當前位置：首頁 > 歐姆龍omron > 歐姆龍溫控儀表

歐姆龍OMRON 數字溫控器E5AC系列

部件型號：E5AC

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

清晰易讀的大屏白光PV顯示。從選型到設定與操作均簡單易用。完整的 I/O 容量、功能和性能范圍。適合更多應用。

規格參數

E5AC的白光LCD PV顯示屏高度約為25mm。

上面板和前面板都配有工具端口。用通信轉換線（另售）連接至電腦上來建立控制器而不需要為電源安裝電線。輕松安裝CX-Thermo（另售）。

50ms高速采樣周期。

型號可配備最多4點輔助輸出，6點事件輸入，1點傳送輸出和遠程SP輸入，適合一系列廣泛的應用。

主體短小，厚度僅為60mm。

易于使用未編程通信連接到可編程邏輯控制器(PLC)。使用部件通信將溫控器互相連接。

新型位置比例控制型號使您還可以控制閥門。

額定規格

電源電壓		型號中帶A的溫控器：AC100～240V， 50/60Hz 型號中帶D的溫控器：AC24V， 50/60Hz；DC24V
容許電壓變動范圍		額定電源電壓的85%～110%
功率消耗		有000可選件的型號：在AC100～240V時最大7.0VA，在AC24V時最大4.2VA或DC24V時最大2.4W 所有其它型號：在AC100～240V時最大9.0VA，在AC24V時最大5.6VA或DC24V時最大3.4W
傳感器輸入		溫度輸入型熱電偶：K、J、T、E、L、U、N、R、S、B、W或PL II 鉑電阻：Pt100或JPt100 紅外線溫度傳感器(ES1B)： 10～70°C， 60～120°C， 115～165°C， 140～260°C 模擬量輸入電流輸入：4～20mA或0～20mA 電壓輸入：1～5V， 0～5V或0～10V
輸入阻抗		電流輸入：最大150Ω，電壓輸入：最小1MΩ (連接ES2-HB/THB時用1：1連接。)
控制方式		ON/OFF或2PID控制(帶自動調諧)
控制輸出	繼電器輸出	SPST-NO， AC250V， 5A (電阻負載)，電氣壽命：100,000次，最小可用負載：5V， 10mA
	電壓輸出 (用于驅動SSR)	輸出電壓：DC12V±20% (PNP)，最大負載電流：40mA，帶短路保護電路 (具有兩點控制輸出的型號的最大負載電流為21mA。)
	電流輸出	DC4～20mA， DC0～20mA，負載：500Ω以下，分辨率：約10,000
輔助輸出	輸出點數	4
輔助輸出	輸出規格	N.O.繼電器輸出， AC250V，有4點輸出的型號：2A (電阻負載)，電氣壽命：100,000次操作，最小可用負載：5V時10mA
事件輸入	輸入點數	2、4或6 (因型號而異)
	外部接點輸入規格	有接點輸入時：ON (1kΩ以下)， OFF (100kΩ以上)
		無接點輸入時：ON (殘留電壓1.5V以下)， OFF (漏電流0.1mA以下)
		電流流量：約7mA/接點
傳送輸出	輸出點數	1 (僅適合有一點傳送輸出的型號)
傳送輸出	輸出規格	電流輸出：DC4～20mA，負載：500Ω以下，分辨率：約10,000 線性電壓輸出：DC1～5V，負載：1kΩ以下，分辨率：約10,000
遠程SP輸入		電流輸入：DC4～20mA， DC0～20mA (輸入阻抗：150Ω以下) 電壓輸入：1～5V， 0～5V， 0～10V (輸入阻抗：1MΩ以上)
電位器輸入		100Ω至10kΩ
設定方式		用前面板上的按鍵來設定
指示方式		11段數字顯示屏和單獨的指示燈字符高度： E5EC：PV：18.0mm， SV：11.0mm， MV：7.8mm E5AC：PV：25.0mm， SV：15.0mm， MV：9.5mm 3段顯示內容：PV/SV/MV、PV/SV/多SP或PV/SV/剩余吸收時間位數：PV、SV和MV顯示各4位
多SP功能		可通過事件輸入、按鍵操作或串行通信保存和選擇最多八個設定點(SP0至SP7)
存儲庫切換功能		無
其它功能		手動輸出、加熱/冷卻控制、回路斷線報警功能、SP傾斜、其它報警功能、加熱器斷線(HB)報警(含SSR故障(HS)報警)、40% AT、100% AT、操作量限制、輸入數字濾波器、自調整、魯棒調諧、PV輸入偏差、運行/停止、保護功能、開平方運算功能、操作量變化率限制、簡單計算、溫度狀態顯示、簡單編程、輸入值的移動平均處理和顯示屏亮度設定
使用環境溫度		-10～55°C (無結露或結冰)， 3年保修：-10～50°C (無結露或結冰)
使用環境濕度		25%～85%
保存溫度		-25～65°C (無結露或結冰)

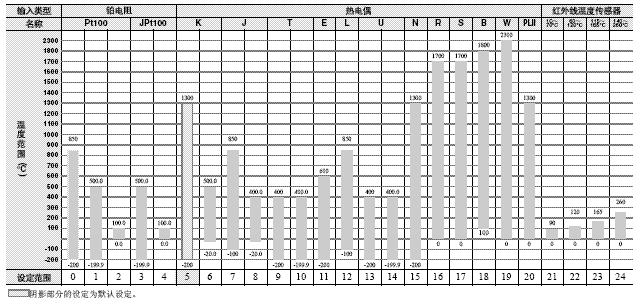

輸入范圍

測溫電阻體/熱電偶（通用輸入）

各輸入種類的適用標準如下：
K、J、T、E、N、R、S、B：JIS C 1602-1995， IEC 60584-1
L：Fe-CuNi， DIN 43710-1985
U：Cu-CuNi， DIN 43710-1985
W：W5Re/W26Re， ASTM E988-1990
JPt100：JIS C 1604-1989， JIS C 1606-1989
Pt100：JIS C 1604-1997， IEC 60751
PL II：根據德國BASF公司（原Engelhard公司）提供的PLATINEL II起電量表

模擬量輸入

輸入類型	電流		電壓
輸入規格	4～20 mA	0～20 mA	1～5 V	0～5 V	0～10V
設定范圍	通過縮放可在以下范圍內使用： -1999～9999， -199.9～999.9， -19.99～99.99， -1.999～9.999
設定值編號	25	26	27	28	29

警報種類

可將各路報警單獨設定為下列19種報警種類中的一種。默認設定為2：上限值。（見注）
各路報警均分配了輔助輸出，并可指定ON/OFF延遲（0～999s）。
注：在具有HB報警和HS報警功能的型號的默認設定中，報警1設定為加熱器報警(HA)，報警類型1的參數不顯示。
要使用報警1，須設定對報警1的輸出分配。

設定值	警報種類	報警輸出功能		功能說明
設定值	警報種類	報警輸出功能	負報警值(X)	功能說明
0	報警功能關閉	無輸出		無報警功能
1	上下限*1		*2	通過設定報警上限值(H)和報警下限值(L)來定義目標值的偏差。PV超出此偏差范圍時，報警ON。
2	上限			通過設定報警值(X)來定義目標值的上偏差。PV大于SP達到或超過偏差值時，報警ON。
3	下限			通過設定報警值(X)來定義目標值的下偏差。PV小于SP達到或超過偏差值時，報警ON。
4	上下限范圍*1		*3	通過設定報警上限值(H)和報警下限值(L)來定義目標值的偏差。 PV未超出此偏差范圍時，報警ON。
5	上下限待機*1	*5	*4	為上下限報警(1)加入待機時序。*6
6	上限待機			為上限報警(2)加入待機時序。*6
7	下限待機			為下限報警(3)加入待機時序。*6
8	絕對值上限			如果當前值大于報警值(X)，將會使報警ON，而與目標值無關。
9	絕對值下限			如果當前值小于報警值(X)，將會使報警ON，而與目標值無關。
10	絕對值上限待機			為絕對值上限報警(8)加入待機時序。*6
11	絕對值下限待機			為絕對值下限報警(9)加入待機時序。*6
12	LBA (僅限報警1類型)	-		*7
13	PV變化率報警	-		*8
14	SP絕對值上限			當設定點(SP)大于報警值(X)時，報警ON。
15	SP絕對值下限			當設定點(SP)小于報警值(X)時，報警ON。
16	MV絕對值上限*9			當操作量(MV)大于報警值(X)時，報警ON。
17	MV絕對值下限*9			當操作量(MV)小于報警值(X)時，報警ON。
18	RSP絕對值上限*10			當遠程SP (RSP)大于報警值(X)時，報警ON。
19	RSP絕對值下限*10			當遠程SP (RSP)小于報警值(X)時，報警ON。

*1. 通過設定值1、4和5，各報警種類均可設定單獨的上限值（表示為“H”）和下限值（表示為“L”）。
*2. 設定值：1 （上下限報警）
e5_c_sp_4_31

*3. 設定值：4 （上下限范圍）
e5_c_sp_4_32

*4. 設定值：5 （上下限待機）
對于上述的上下限報警*2
• 情況1和情況2當上限和下限滯后重疊時始終為OFF。
• 情況3：始終為OFF
*5. 設定值：5 （上下限待機）
當上限和下限滯后重疊時始終為OFF。
*6. 有關待機時序的操作信息，請參見E5□C數字溫控器用戶手冊。
*7. 有關PV變化率報警的信息，請參見E5□C數字溫控器用戶手冊。位置比例型號無法使用此設置。
*8. 有關PV變化率報警的信息，請參見E5□C數字溫控器用戶手冊。
*9. 在執行加熱/冷卻控制時，操作量絕對值上限報警功能僅用于加熱運行，操作量絕對值下限報警功能僅用于冷卻運行。
*10.只有使用遠程SP輸入時才顯示該值。該功能在本地SP模式和遠程SP模式下均有效。

性能

*電壓的影響2**
顯示精度 (在23°C環境溫度下)		熱電偶：(顯示值的±0.3%或±1°C，取較大者) ±1位以下*1 鉑電阻：(顯示值的±0.2%或±0.8°C，取較大值) ±1位模擬量輸入：±0.2% FS ±1位以下 CT輸入：±5% FS ±1位以下電位器輸入：±5% FS ±1位以下
傳送輸出精度		±0.3% FS以下
遠程SP輸入類型		±0.2% FS ±1位以下
*溫度的影響2**		熱電偶輸入(R、S、B、W、PL II)：(PV的±1%或±10°C，取較大值) ±1位以下其它熱電偶輸入：(PV的±1%或±4°C，取較大值) ±1位以下*3 鉑電阻：(PV的±1%或±2°C，取較大值) ±1位以下模擬量輸入：(±1%FS) ±1位以下 CT輸入：(±5% FS) ±1位以下遠程SP輸入：(±1% FS) ±1位以下
輸入采樣周期		50ms
滯后		溫度輸入：0.1～999.9°C或°F (以0.1°C或°F為單位) 模擬量輸入：0.01%～99.99% FS (以0.01% FS為單位)
比例帶(P)		溫度輸入：0.1～999.9°C或°F (以0.1°C或°F為單位) 模擬量輸入：0.1～999.9% FS (以0.1% FS為單位)
積分時間(I)		標準，加熱/冷卻或定位比例(關閉)：0～9999s (以1s為單位)、0.0～999.9s (以0.1s為單位) 定位比例(浮動)：1～9999s (以1s為單位)， 0.1～999.9s (以0.1s為單位) *4
微分時間(D)		0～9999s (以1s為單位)， 0.0～999.9s (以0.1s為單位) *4
用于冷卻的比例帶(P)		溫度輸入：0.1～999.9°C或°F (以0.1°C或°F為單位) 模擬量輸入：0.1～999.9% FS (以0.1% FS為單位)
用于冷卻的積分時間(I)		0～9999s (以1s為單位)， 0.0～999.9s (以0.1s為單位) *4
用于冷卻的微分時間(D)		0～9999s (以1s為單位)， 0.0～999.9s (以0.1s為單位) *4
控制周期		0.1、0.2、0.5、1～99s (以1s為單位)
手動復位值		0.0～100.0% (以0.1%為單位)
報警設定范圍		-1999～9999 (小數點位置取決于輸入種類)
信號源電阻的影響		熱電偶：0.1°C/Ω以下(100Ω以下) 鉑電阻：0.1°C/Ω以下(10Ω以下)
絕緣電阻		20MΩ以上(DC500V時)
耐電壓		AC2,300V， 50/60Hz條件下持續1min. (不同電荷的端子之間)
振動	耐久	10～55Hz， 20m/s²， X、Y、Z各方向10min.
振動	誤動作	10～55Hz， 20m/s²， X、Y、Z各方向2h
毀壞	耐沖擊	100m/s²，在X、Y和Z方向上各測試3次
毀壞	誤動作	300 m/s²，在X、Y和Z方向上各測試3次
質量		控制器：約250g，安裝支架：約4g × 2
保護等級		前面板：IP66，后殼體：IP20，端子：IP00
內存保護		非易失性存儲器(寫入次數：100萬次)
設定工具		CX-Thermo 4.5版或更高版本
設定工具端口		E5EC/E5AC上面板：使用E58-CIFQ2 USB串行轉換電纜連接至電腦上的USB端口。5 E5EC/E5AC前面板：共同使用E58-CIFQ2 USB串行轉換電纜和E58-CIFQ2-E轉換電纜連接至電腦上的USB端口。5
標準	認證標準	UL 61010-1、CSA C22.2 No. 611010-1 (經UL評估)、韓國“無線電波法”(10564法案)
標準	符合規格	EN 61010-1(IEC 61010-1)：2級污染、II類過電流、勞埃德標準 *6
EMC		EMI EN61326 輻射騷擾強度： EN 55011 Group 1, class A 雜音端子電壓： EN 55011 Group 1, class A EMS： EN 61326 ESD抗擾度： EN 61000-4-2 電磁場強度抗擾度： EN 61000-4-3 傳導干擾抗擾度： EN 61000-4-6 浪涌抗擾度： EN 61000-4-5 電壓突降/中斷耐受能力：EN 61000-4-11

*1. K熱電偶在-200～1300°C之間、T和N熱電偶在-100°C以下及U和L熱電偶在任何溫度條件下的顯示精度均為±2°C （±1位以下），但此處未指定B熱電偶在400°C以下時的顯示精度。
B熱電偶在400～800°C之間的顯示精度最高為±3°C。R和S熱電偶在200°C以下時的顯示精度最高為±3°C±1位以下。W熱電偶的顯示精度最高為PV的±0.3或±3°C±1位以下（取較大值）。PL II熱電偶的顯示精度最高為PV的±0.3或±2°C±1位以下（取較大值）。
*2. 環境溫度范圍：-10°C～23°C～55°C，電壓范圍：額定電壓的-15%～10%
*3. K熱電偶在-100°C以下時：最高為±10°C
*4. 該單位由設定的積分/微分時間單位參數決定。
*5. 可同時實現外部通信(RS-485)和USB-串行轉換電纜通信。
*6. 為了符合勞埃德標準，請參見樣本上的運輸標準中有關海運標準的信息。

USB-串行轉換電纜

適用操作系統	Windows 2000、Windows XP、Windows Vista或 Windows 7
適用軟件	CX-Thermo 4.5版或更高版本
適用型號	E5CC/E5EC/E5AC和E5CB
USB接口標準	符合USB 1.1規格
DTE (數據終端設備) 速度	38,400bps
連接器規格	計算機： USB (A型插頭) 數字溫控器：設定工具端口
電源	總線電源(通過USB主機控制器供電。) *
電源電壓	DC5V
消耗電流	450mA以下
輸出電壓	4.7±0.2VDC (從USB-串行轉換電纜向數字溫控器供電。)
輸出電流	250 mA以下 (從USB-串行轉換電纜向數字溫控器供電。)
使用環境溫度	0～55°C (無結露或結冰)
使用環境濕度	10%～80%
保存溫度	-20～60°C (無結露或結冰)
保存濕度	10%～80%
高度	2,000m以下
質量	約120g

Windows是Microsoft Corporation在美國和其他國家的注冊商標。
* USB端口應使用高功率端口。
注：必須在個人計算機中安裝相應的驅動程序。有關轉換電纜的信息，請參見操作手冊中的安裝信息。

通信規格

傳送路徑連接	RS-485：多點
通信方式	RS-485 (雙線，半雙工)
同步方式	起停同步
通信協議	CompoWay/F或Modbus
通信速度	19200、38400或57600bps
傳送代碼	ASCII
數據位長度*	7或8位
停止位長度*	1或2位
錯誤檢測	垂直奇偶校驗(無、偶數、奇數) 模塊檢查字符(BCC)，使用 CompoWay/F或CRC-16 Modbus
流量控制	無
端口	RS-485
重試功能	無
通信緩沖	217個字節
通信響應/發送等待時間	0～99ms 默認值：20ms

* 可通過通信設定級別單獨設定通信速度、數據位長度、停止位長度和垂直奇偶校驗。

通信功能

未編程通信*	• 您可以使用可編程邏輯控制器(PLC) 中的存儲器讀寫E5□C參數、開始和停止操作等。 E5□C可自動與可編程邏輯控制器(PLC)進行通信。無需通信編程。連接的溫控器數量：16個以下適用可編程邏輯控制器(PLC) 歐姆龍可編程邏輯控制器(PLC) SYSMAC CS系列、CJ系列或CP系列三菱電機可編程邏輯控制器(PLC) MELSEC Q系列或L系列
部件間通信*	• 連接溫控器時，可以將參數從設置為主站的溫控器復制到設置為從站的溫控器。連接的溫控器數量：32個以下(包括主機)
部件間通信*	• 連接溫控器時，可以將設定值和RUN/STOP命令從設置為主站的溫控器發送到設置為從站的溫控器。可為設定值設置斜率和誤差。連接的溫控器數量：32個以下(包括主機)

* 需要帶有1.1版或更高版本的溫控器。

電流檢測器（另售）額定規格

耐電壓	AC1,000V條件下持續1min
耐振動	50Hz， 98m/s²
質量	E54-CT1：約11.5g， E54-CT3：約50g
附件 (僅E54-CT3)	接點(2) 插頭(2)

加熱器斷線報警和SSR故障報警

CT輸入(用于加熱器電流檢測)	單相加熱器檢測功能型：單輸入單相或三相加熱器檢測功能型：雙輸入
加熱器最大電流	AC50A
輸入電流值指示精度	±5% FS ±1位以下
*加熱器斷線報警設定范圍1**	0.1～49.9 A (以0.1A為單位) 最小檢測ON時間：100ms*3
*SSR故障報警設定范圍2**	0.1～49.9 A (以0.1A為單位) 最小檢測OFF時間：100ms*4

*1. 對于加熱器斷線報警，將在控制輸出為ON時檢測加熱器電流，且當加熱器電流小于設定值（即加熱器斷線檢測電流值）時，輸出將置ON。
*2. 對于SSR故障報警，將在控制輸出為OFF時檢測加熱器電流，且當加熱器電流大于設定值（即SSR故障檢測電流值）時，輸出將置ON。
*3. 控制時間為0.1s或0.2s時，值為30ms。
*4. 控制時間為0.1s或0.2s時，值為35ms。
