岡崎OKAZAKI RTD PT100/PT1000熱電阻

部件型號：岡崎OKAZAKI RTD PT100/PT1000

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

保護管式電阻溫度計是一種長期使用的電阻溫度計，其結構旨在保護電阻元件的導線免受測量目標大氣的影響。目前，大多數產品已被護套式電阻溫度計所取代，但在某些應用中護套式制造困難，或者由于成本限制而采用保護管式。此外，塑料絕緣電阻溫度計也用于特殊應用。

規格參數

鉑電阻溫度計原理

一般來說，金屬的電阻隨溫度而變化。其中，鉑與其他金屬相比具有線性關系和較大的溫度系數，使其適合溫度測量。鉑具有優良的化學和物理性質，工業上容易獲得，純度高，可以作為溫度測量的電阻元件長期穩定使用。特性符合JIS等國外標準，可實現高精度的溫度測量。

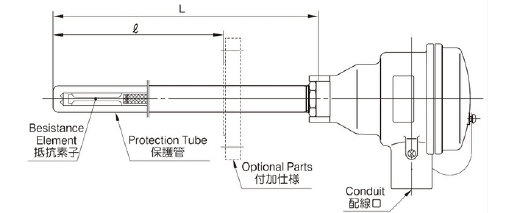

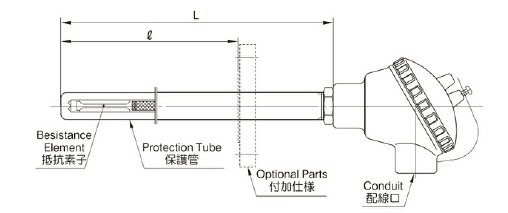

結構

電阻溫度計由電阻元件、內部導體、絕緣管、保護管、接線盒和其他必要的安裝硬件組成。

1.電阻元件

感溫電阻元件采用本公司高精度陶瓷元件(CERACOIL)，其結構具有優異的抗振性，固定在帶有導熱良好的不銹鋼翅片的保護管內。

2.內導體

內部導體連接電阻元件和端子，標準導體類型為3線類型，但我們也生產2線和4線類型。導線使用鎳。

3.絕緣

用于內部導體之間絕緣，防止短路，中低溫應用采用玻璃管，高溫應用采用絕緣體。

4.保護管

它保護電阻元件、內部導體等免受周圍環境的影響，并在其上安裝安裝支架、接線盒等。保護管的工作溫度、氣氛、用途等根據測溫地點的不同而不同，因此需要選擇適合條件的材料和形狀。

5.接線盒及端子板

這是連接測溫電阻體和外部導體的端子盒。除了防滴型EL型(壓鑄鋁制)以外，我們還有適合使用目的的其他類型的材料和形狀。

6.安裝支架

保護管上設有安裝支架，用于將電阻溫度檢測器安裝到測量位置。

除此之外，還有采用相同樹脂模制電阻元件并嵌入塑料絕緣線末端而不使用保護管的一體結構的產品。由聚乙烯制成的產品的最高工作溫度約為80°C，但當由FEP(4-6氟樹脂)制成時，它就成為可在-200至180°C范圍內使用的溫度傳感器�？捎糜谂潘赖群Ｋ疁囟扔�(jì)和土壤溫度計。

電阻溫度探測器的類型

0℃標稱電阻值	等級	測量電流	R100/R0（抵抗比）
Pt100Ω（JPt100Ω）	AA	2mA，1mA，0.5mA	1.3851（1.3916）
	A
	B
	C

R100為電阻元件在100℃時的電阻值

R0為電阻元件在0℃時的電阻值

JPt100已暫停。

各個國家的溫度容差和適用標準列表

基本規格標稱電阻值	班級	允許偏差(℃)	JIS C1604/IEC 60751		ASTM E1137
			繞線元件	薄膜元件	ASTM E1137
			溫度范圍（℃）
0℃時Pt100Ω （R100/R0＝1.3851）	AA	±〔0.1＋0.0017\|t\|〕	－196～450	0～150	－
	A	±〔0.15＋0.002\|t\|〕	－196～450	－30～300	－
	A	±〔0.13＋0.0017\|t\|〕	－	－	－200～650
	乙	±〔0.3＋0.005\|t\|〕	－196～600	－50～500	－
	乙	±〔0.25＋0.0042\|t\|〕	－	－	－200～650
	C	±〔0.6＋0.01\|t\|〕	－196～600	－50～600	－

*容差是指用標準電阻值表?yè)Q算電阻元件的電阻值得到的值減去測量溫度|t|得到的值的最大允許誤差。

*|t| 是以攝氏度表示的測量溫度，與 + 和 - 符號無關。

*采用當年最新版本的標準。

*電阻溫度計的連接方法及顏色

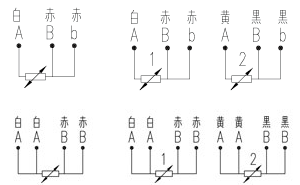

JIS型/IEC型圖像

JIS型/IEC型

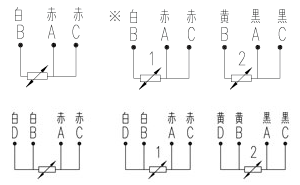

ASTM 類型圖像

ASTM類型

　　*ASTM 標準未指定雙元件。雙元件符合IEC標準。

2導線式：

　　由于電阻值是與導線電阻值相加的，所以需要減小導線電阻或者提前知道導線電阻。除高電阻情況外，相對較少使用。

3導線式：

　　三根導線的電阻變化會對精度產生負面影響，因此長距離傳輸時必須小心。最常用。

4導線式：

　　導體電阻不會顯著影響精度，因此在進行高精度測量時使用。通常，施加恒定電流并根據電位差測量電阻值。

電阻溫度計工作溫度范圍

象征	區分	工作溫度范圍（℃）
L	低溫用	－196～＋100
N	適用于室溫	－30～＋200
M	適用于中等溫度	0～350
H	高溫用	0～600 ※1

※1JPt100最高可達500℃。

金屬保護管標準尺寸

( )型為 JIS 符號	材質符號	尺寸（φ/毫米）		最大長度（毫米）	正常使用溫度限制（℃）*1	特征
( )型為 JIS 符號	材質符號	外徑	內徑	最大長度（毫米）	正常使用溫度限制（℃）*1	特征
304不銹鋼（SUS304）	A	10	7	2000	900	優異的耐熱性、耐酸性、耐堿性。對硫和還原性氣體敏感。
		12	9	2000
		15	11	3950
316不銹鋼（SUS316）	C	10	7	2000	900	耐熱性、耐酸性、耐堿性與304SS相同，但高溫下的耐腐蝕性更優越。
		12	9	2000
		15	11	3950
316L不銹鋼（SUS316L）	化學發光	12	9	2000	900	這是減少了 C 含量的 316SS，使其成為一種耐晶間腐蝕的材料。
316L不銹鋼（SUS316L）	化學發光	15	11	3950	900	這是減少了 C 含量的 316SS，使其成為一種耐晶間腐蝕的材料。
鈦	時間	15	11	3950	250	它在低溫下具有優異的耐腐蝕性，但在高溫下會因氧化而變脆。
