當前位置：首頁 > 岡崎OKAZAKI > OKAZAKI熱電阻

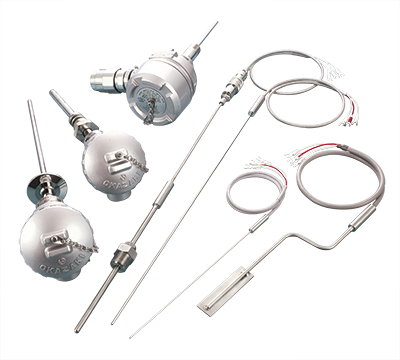

岡崎OKAZAKI保護管式溫度傳感器

部件型號：岡崎OKAZAKI保護管式溫度傳感器

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

　　RESIOPAK是我公司鎧裝測溫電阻體的商標，其結構是用無機絕緣體（氧化鎂MgO）將不銹鋼細管（護套）、導線與測溫電阻體之間的空間牢固填充并絕緣而成。 ). 事。在此基礎上，可以根據應用配置各種變體。與普通型（保護管型）電阻溫度計相比，它具有許多優越的特性。

規格參數

鉑電阻溫度計原理

　　一般來說，金屬的電阻隨溫度而變化。其中，鉑與其他金屬相比具有線性關系和較大的溫度系數，使其適合溫度測量。它還具有優異的化學和物理性能，工業上容易獲得，純度高，可作為溫度測量的電阻元件長期穩定使用。其特性符合JIS和其他海外標準，可實現高精度溫度測量。

特征

　　與傳統的電阻溫度檢測器相比，RESIOPAK 具有以下特點。
　　

1.應用范圍廣泛

　　由于其外徑較小，可以測量小物體的溫度，可在-200℃至+500℃的寬溫度范圍內使用。

2.高響應能力

　　由于其管狀形狀，其熱容量較小，對微小的溫度變化敏感，響應迅速。

3.易于操作

　　易于彎曲(最小彎曲半徑為護套外徑的兩倍)，因此即使在彎曲較多的區域也能方便地進行現場安裝。 (但是，不包括70mm尖端)

4.長壽命

　　與傳統電阻溫度計相比，RESIOPAK護套電阻溫度計的導體和電阻元件采用化學穩定的氧化鎂絕緣并保持氣密，因此具有更長的抗老化和斷線壽命。

5.良好的機械強度和抗振性

　　可用于有振動、腐蝕性氣氛等場所。

6.可制造護套外徑

　　我們可以生產外徑從 φ0.8mm 到 φ12.75mm 的護套。感溫部件最小外徑可制造至φ1.0mm。

7.可制造的護套長度

　　根據護套外徑，我們可以制造長達 300m 的護套。

8.對于特殊需要

　　護套外徑小，易于彎曲，安裝時不占用太多空間，也不干擾被測物體的流動。護套外徑有多種類型，1個護套可包含2個元件(6根導體)，因此我們可以通過多種外徑滿足廣泛的需求。

電阻元件的結構

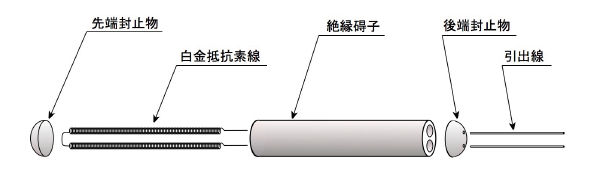

　　繞線電阻元件

　　將卷繞的超細鉑電阻絲插入氧化鋁絕緣體中，兩端密封的結構。

繞線電阻元件的圖像

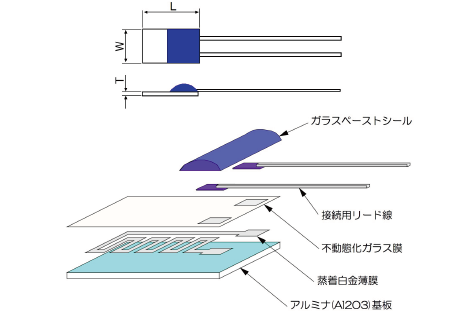

　　薄膜電阻元件

　　在氧化鋁基板上沉積鉑形成電路，電路的上部用玻璃絕緣。

電阻溫度探測器的類型

0℃標稱電阻值	班級	測量電流	R100/RO（抵抗比）
Pt100Ω（JPt100Ω）	AA	2mA，1mA，0.5mA	1.3851（1.3916）
	A
	乙
	C

　　R100為電阻元件在100℃時的電阻值

　　R0為電阻元件在0℃時的電阻值

　　JPt100已停產。

鎧裝電阻溫度計的標準規范

	鞘			導線			最大護套長度（米）	概算質量（g/m）
	O.D. 外徑	t 肉厚	材質	芯線直徑（毫米）	每根導線的電阻 (Ω/m)	材質	最大護套長度（米）	概算質量（g/m）
單元素	Φ1.6	護套外徑超過10個	316不銹鋼	護套外徑的 10%以上	最大 6.34	鎳	100	10
	Φ3.2				最大 1.59		83	45
	Φ4.8				最大 0.71		35	100
	Φ6.4				最大0.40		20	180
	Φ8.0				最大0.25		11.5	280
	Φ9.0				0.20最大。		21	370
	Φ12.75				0.10最大。		10.5	660
雙元件	Φ3.2	護套外徑超過10個	316不銹鋼	護套外徑的 10%以上	最大 1.59		83	45
	Φ4.8				最大 0.71		35	100
	Φ6.4				最大0.40		20	180
	Φ8.0				最大0.25		11.5	280
	Φ9.0				0.20最大。		21	370
	Φ12.75				0.10最大。		10.5	660
單 4導體	Φ0.8	護套外徑超過10個	316不銹鋼	護套外徑的 10%以上	最大 25.37		ー	ー
	Φ3.2				最大 1.59		83	45
	Φ4.8				最大 0.71		35	100
	Φ6.4				最大0.40		20	180
	Φ8.0				最大0.25		11.5	280
	Φ4.8				最大 0.14	銅	35	370

我們還可以生產所列以外的護套外徑和護套材料。

各個國家的溫度容差和適用標準列表

基本規格標稱電阻值	班級	允許偏差(℃)	JIS C1604/IEC 60751		ASTM E1137
			繞線元件	薄膜元件	ASTM E1137
			溫度范圍（℃）
0℃時Pt100Ω （R100/R0＝1.3851）	AA	±〔0.1＋0.0017\|t\|〕	－196～450	0～150	－
	A	±〔0.15＋0.002\|t\|〕	－196～450	－30～300	－
	A	±〔0.13＋0.0017\|t\|〕	－	－	－200～650
	乙	±〔0.3＋0.005\|t\|〕	－196～500	－50～500	－
	乙	±〔0.25＋0.0042\|t\|〕	－	－	－200～650
	C	±〔0.63＋0.01\|t\|〕	－196～500	－50～600	－

*容差是指用標準電阻值表換算電阻元件的電阻值得到的值減去測量溫度|t|得到的值的最大允許誤差。

*|t| 是以攝氏度表示的測量溫度，與 + 和 - 符號無關。

*采用當年最新版本的標準。

電阻溫度計的連接方法及顏色

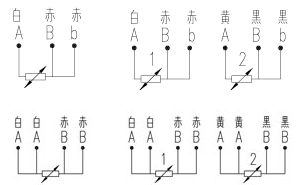

JIS型/IEC型圖像

JIS型/IEC型

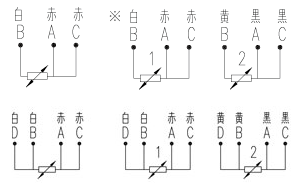

ASTM 類型圖像

ASTM類型

　　*ASTM 標準未指定雙元件。雙元件符合IEC標準。

2導線式：

　　由于電阻值是與導線電阻值相加的，所以需要減小導線電阻或者提前知道導線電阻。除高電阻情況外，相對較少使用。

3導線式：

　　三根導線的電阻變化會影響精度，因此長距離傳輸時必須小心。最常用。

4導線式：

　　導體電阻不會顯著影響精度，因此在進行高精度測量時使用。通常，施加恒定電流并根據電位差測量電阻值。

工作溫度限制

象征	區分	工作溫度范圍（℃）
L	低溫用	－196～＋100
氮	適用于室溫	－30～＋200
中號	適用于中等溫度	0～350
H	高溫用	0～500

基本型

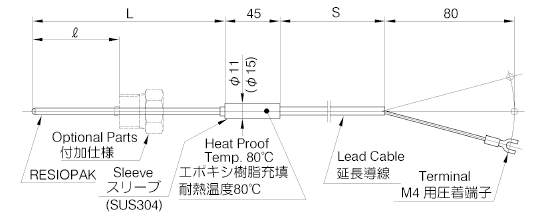

　　R35：延長導線付シース測溫抵抗體

　　最基本的型號，適合室內使用。

T35：帶補償導體的鎧裝熱電偶圖片

　　T110/R110：帶推拉式連接器的溫度傳感器

　　通過采用閂鎖系統，可以顯著減少所需的時間，并且耐用、輕便、安全，在所有領域都展現出其真正的價值。

T110/R110：帶推拉式連接器的溫度傳感器圖像

　　R96N：屋外形シース測溫抵抗體

　　該類型配有防滴接線盒，適合一般戶外環境使用。

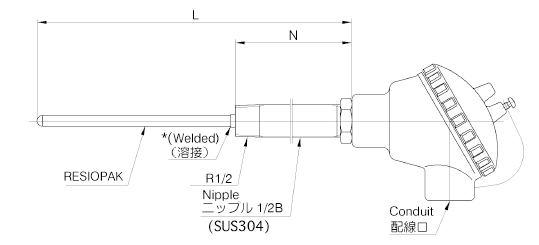

T96N：戶外型鎧裝熱電偶圖片

　　R97N：防爆鎧裝電阻溫度探測器

　　適用于煉油廠、石化廠等可能產生爆炸性氣體的危險場所。按結構標準d2G4設計。

T97N：防爆鎧裝熱電偶圖片

　　R99N：氫氣防爆/隔爆鎧裝電阻溫度探測器

　　適用于煉油廠、石化廠等可能產生氫氣等爆炸性氣體的危險場所。按照ExdIICT6技術標準設計。對于海外市場，ATEX(CE標志)、FM(美國)、FMC(加拿大)、NEPSI(中國)、KOSHA(韓國)、TR CU(俄羅斯、哈薩克斯坦、白俄羅斯)、PESO(印度)、OSHA(臺灣)防爆證明. 兼容產品可供使用。僅在日本使用時需要耐壓密封型連接器。

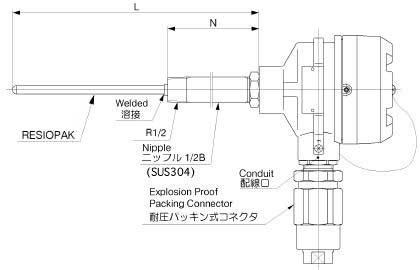

T99N：氫氣隔爆/隔爆鎧裝熱電偶圖片
