產品介紹:24PC系列壓力傳感器具有差壓、表壓和絕壓/無放大,無補償功能。hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-
霍尼韋爾Honeywell24PC系列壓力傳感器特點
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
● 專利的導電密封彈性連接系統消除了傳統的導線粘結和帶狀連接,增加了介質的測量兼容性hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●專利的Snap-together 結構導致了多樣化的測量孔形式hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●2mA 恒流供電可以顯著的改善靈敏度溫飄hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
● 可以測量負壓、正壓、絕壓

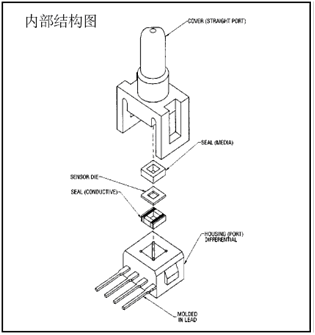

霍尼韋爾Honeywell 24PC系列壓力傳感器內部結構圖hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
霍尼韋爾Honeywell24PC系列壓力傳感器24PC技術規格:(10.0±0.01 VDC 供電,25˚C)
|
|
Min.
|
Typ.
|
Max.
|
單位
|
|
電源
|
|
10
|
12
|
VDC
|
|
零點偏置
|
-30
|
0
|
+30
|
mV
|
|
零點漂移,0~25˚C,25~50˚C
|
|
±2.0
|
|
mV
|
|
線性度,P2>P1,最佳擬合直線
|
|
±0.25
|
±1.0
|
%滿量程
|
|
靈敏度溫飄,25~0˚C,25~50˚C
|
|
±5.0
|
|
%滿量程
|
|
重復性& 遲滯
|
|
±0.15
|
|
%滿量程
|
|
反應時間
|
|
|
1.0
|
ms
|
|
輸入阻抗
|
|
5.0K
|
|
ohms
|
|
輸出阻抗
|
|
5.0K
|
|
ohms
|
|
全年漂移
|
|
± 0.5
|
|
%滿量程
|
|
重量
|
|
2
|
|
g
|
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
霍尼韋爾Honeywell24PC系列壓力傳感器環境指標:
|
工作環境
|
-40˚C~+85˚C
|
|
儲存溫度
|
-55˚C~100˚C
|
|
沖擊
|
150g 認證試驗
|
|
震動
|
0~2kHz,20g 正弦認證試驗
|
|
介質(P1&P2)
|
適用于那些不與多醚酰亞胺,硅,氟硅酮密封片起作用的介質
|
hcX脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
霍尼韋爾Honeywell 24PC系列壓力傳感器選擇指南(差壓、表壓)
|
型號
|
壓力范圍
|
|
量程,mV
|
|
敏感度 mV/psi typ.
|
過壓psi, max
|
|
_psi
|
Min.
|
Typ.
|
Max.
|
|
|
24PCE , ,
|
0.5
|
24
|
35
|
46
|
70
|
20
|
|
24PCA
|
1.0
|
30
|
45
|
60
|
45
|
20
|
|
24PCB
|
5.0
|
85
|
115
|
145
|
23
|
20
|
|
24PCC
|
15
|
165
|
|
