霍尼韋爾Honeywell ASDX系列低價格完全校準和溫度補償壓力傳感器

部件型號：ASDX系列

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

規格參數

霍尼韋爾Honeywell ASDX系列壓力傳感器應用場合

醫療儀器
氣壓測量
HVAC控制
氣動控制

霍尼韋爾Honeywell ASDX系列壓力傳感器特點

壓敏電阻傳感器
精密的ASIC
高電平輸出
溫度補償

      ASDX系列壓力傳感器是Sensym公司檢定合格的ICT代表產品的一種增強型品種，也是工業水平領先的一種SDX系列傳感器增強型。ASDX壓力傳感器的外形尺寸要比SDX稍大，能提供高電平(4.0 V測量范圍)的輸出電壓,價格便宜，該系列壓力傳感器使用一個安裝在電路板上的ASIC進行完全的校準和溫度補償這類壓力傳感器，適用于非腐蝕性非離子的工作流體中如空氣和干燥的氣體中。

      ASDX系列壓力傳感器可以用來測量絕對值差值和壓力表的壓力范圍從1 psi (ASDX01DN)到100 psi(ASDX100)絕壓傳感器具有一個內部的真空基準其輸出電壓與絕對壓力成正比差壓傳感器允許將壓力施加在檢測膜片的兩邊可以用在壓力表或差壓的測量中。

     所有ASDX系列壓力傳感器的精度都在±2.0%以內，壓力傳感器的工作特性是在采用單一的5V電源下獲得的，壓力傳感器是根據ISO9001中所載的各項標準條款而設計和制造的。

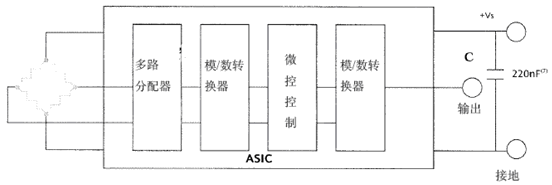

霍尼韋爾Honeywell ASDX系列壓力傳感器方框圖

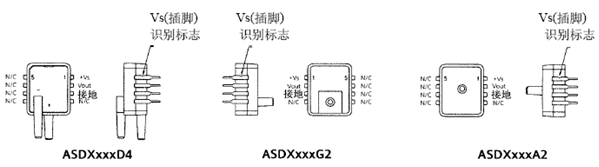

霍尼韋爾Honeywell ASDX系列壓力傳感器電氣連接

霍尼韋爾Honeywell ASDX系列壓力傳感器最大范圍

供電電壓(Vs)*           4.75 V到5.25 Vdc
最大供電電壓*          6.50Vdc(最大)
電流損耗               6 mA(典型)
輸出電流—沉           2 mA(最大)
輸出電流—源           2 mA(最大)
引線焊接溫度(2-4秒)     250 ºC

*注意:壓力傳感器沒有反極性保護在錯誤的插腳上施加不正確的供電電壓或者接地都可能造成電氣破壞使用高于最大值電壓的電源進行供電也能引起電氣破壞

霍尼韋爾Honeywell ASDX系列壓力傳感器環境技術指標(所有傳感器)

溫度范圍

補償后:	0ºC到+85ºC	振動:	在20-2000Hz下10克
工作時:	-20ºC到105ºC	沖擊:	50克11毫秒
存貯時:	-40ºC到125ºC	壽命	最少為1百萬次循環工作

技術指標的注釋說明

注1: 除另外說明外所有的標準 狀態是指供電電壓: VS=5.00.01Vdc; Ta=25° C 在供電電壓的范圍里輸出是成比例的

注2: 量程電壓是指在滿量程壓力下的輸出電壓與零壓力下的輸出電壓之間的代數差值

注3: 精度是指偏置與量程補償線性度壓力遲滯以及溫度效應等組合誤差線性度是指依據最佳擬合直線所測得的偏差遲滯是指在工作壓力量程內的任一點增加與減少壓力時輸出電壓的最大差值校準誤差包括失調的偏差以及滿刻度值偏離額定值的偏差

注4: 以0 psi到滿刻度壓力時響應時間是步進變化的指的是10%到90%的上升時間

注5: 如果超過了最大的沖擊壓力即使是瞬時的也可能造成外殼泄漏或爆裂或者可能使壓力檢測模片破碎

注6: 任意給定一個壓力變化值時輸出電壓的最小變化值

注7: 在+VS插腳與GND(接地)插腳之間所要求的220nF電容

注8: 插腳4567和8是傳感器的內部連接端不應連接到外電路上或接地

霍尼韋爾Honeywell ASDX系列壓力傳感器壓力范圍技術要求

Sensym 零部件號	壓力范圍	沖擊壓力⁽⁵⁾	靈敏度
ASDX001	0-1 PSI	20 PSI	4.00 V/PSI
ASDX005	0-5 PSI	20 PSI	0.80 V/PSI
ASDX015	0-15 PSI	30 PSI	0.267 V/PSI
ASDX030	0-30 PSI	60 PSI	0.133 V/PSI
ASDX100	0-100 PSI	150 PSI	0.040 V/PSI

霍尼韋爾Honeywell ASDX系列壓力傳感器工作特性

特性	符號	最小值	典型值	最大值	單位
零點測量	Voff	0.420	0.500	0.580	V
滿刻度量程范圍²	Vfss		4.00		V
滿刻度壓力時輸出	Vfso	4.420	4.500	4.580	V

精度⁽³⁾	-	-	-	±2.0	%Vfss

響應時間⁽⁴⁾		-	8	-	ms
輸出電壓最小值⁽⁶⁾		-	3	-	mV
