產品介紹:140PC系列壓力傳感器PCB 引腳在測量孔的反面, 溫度補償范圍-18~63˚C,零點及量程校整, 滿量程1-6V輸出,可以測量差壓,絕壓,表壓,真空壓,全量程溫度補償0~50˚C,零點及量程校整。 okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
霍尼韋爾Honeywell 140PC/142PC系列壓力傳感器特點:okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●PCB 引腳在測量孔的反面 okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●溫度補償范圍-18~63˚C,零點及量程校整okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●滿量程1-6V 輸出 okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●可以測量差壓,絕壓,表壓,真空壓 okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
●全量程溫度補償0~50˚C,零點及量程校整okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商

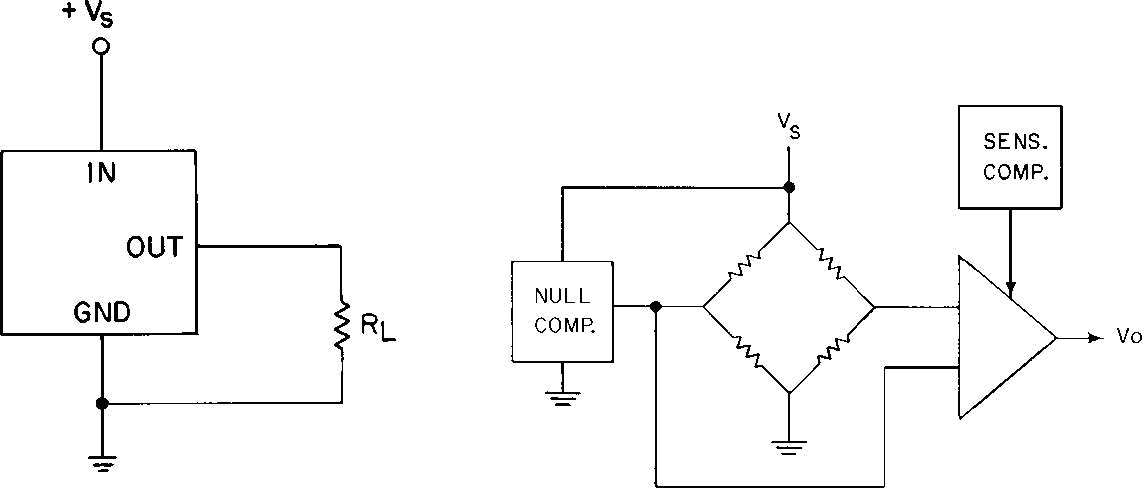

- 技術信息:
注: 1、140PC系列壓力傳感器上有管腳的標志2、輸入輸出共地3、負載電阻必須大于或等于3kΩokK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商

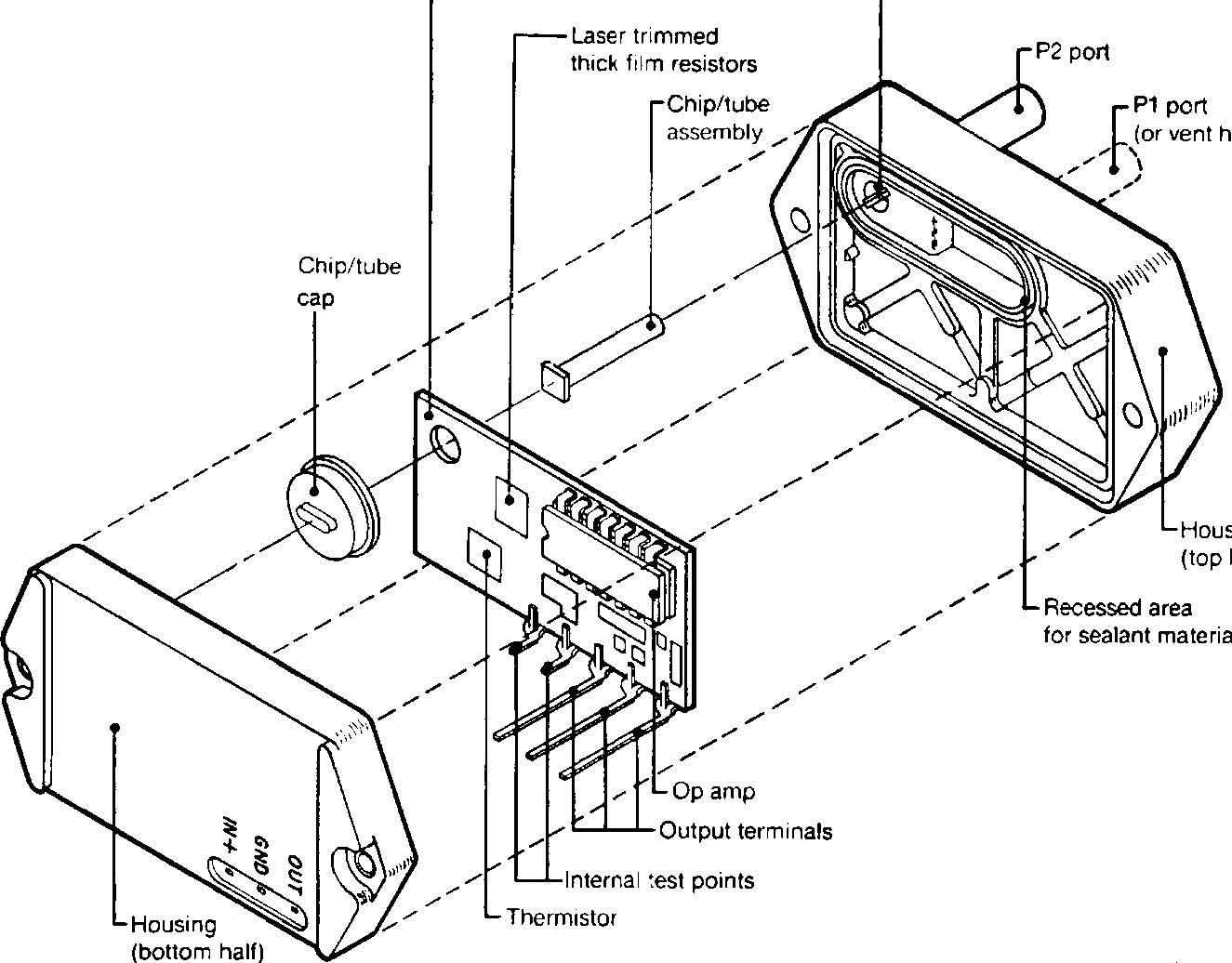

霍尼韋爾Honeywell 140PC/142PC系列壓力傳感器內結構圖okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
-
140PC系列壓力傳感器環境指標 okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
|
工作溫度
|
-40˚C~+85˚C
|
|
儲存溫度
|
-55˚C~+125˚C
|
|
補償溫度
|
-18~+63˚C
|
|
沖擊
|
MIL-STD-202,方法213(50g,半正弦,6ms)
|
|
震動
|
MIL-STD-202,方法204(20g,10~2000Hz)
|
|
介質(P1&P2)
|
P2孔潮濕介質:聚酯外殼,環氧膠硅,硼硅玻璃, 和硅-玻璃粘結劑
|
|
P1 孔干燥氣體
|
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
*140PC系列壓力傳感器帶有某些高離子溶劑的介質可能會中和芯片-玻璃導管連接
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
霍尼韋爾Honeywell 140PC/142PC系列壓力傳感器技術規格:(8.0±0.01 VDC 供電,25˚C)okK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
|
|
Min
|
典型值
|
Max
|
單位
|
|
電源電壓
|
7.00
|
8.00
|
16
|
VDC
|
|
電源電流
|
|
8.00
|
20.0
|
mA
|
|
輸出電流(電流源)
|
|
|
10
|
mA
|
|
零點偏置(141/142PC)
|
0.95
|
1.00
|
1.05
|
V
|
|
零點偏置(143PC)
|
3.45
|
3.5
|
3.55
|
V
|
|
零點偏置
|
|
|
|
|
|
142PC15A@2psia
|
1.62
|
1.67
|
1.72
|
V
|
|
142PC30A@2psia
|
1.28
|
1.33
|
1.38
|
V
|
|
滿壓力下輸出
|
5.9
|
6.00
|
6.10
|
V
|
|
滿量程(143/142PC)**
|
4.95
|
5.00
|
5.05
|
V
|
|
滿量程(143PC)
|
|
5.00
|
|
V
|
|
滿量程
|
|
|
|
|
|
142PC15A@2psia
|
4.28
|
4.33
|
4.48
|
V
|
|
142PC30A@2psia
|
4.62
|
4.72
|
V
|
|
由電源電壓波動引起的輸出
|
|
|
|
|
|
誤差7~8V 或8~9V
|
|
±0.5
|
|
% 全量程
|
|
9~12V
|
|
±2.00
|
|
|
|
線性度,P2
|
|
|
0.25~0.75
|
% 全量程
|
|
靈敏度加零點漂移*25~5˚C,
|
|
|
|
|
