當前位置：首頁 > 歐姆龍omron > 歐姆龍傳感器

歐姆龍OMRON 數字放大器分離光電傳感器（激光型）E3C-LDA系列

部件型號：E3C-LDA

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

歐姆龍OMRON E3C-LDA可根據工件選擇光點、線形、區域3種光束。

規格參數

【擴散反射】長距離1000mm檢測，3型皆有剩余度

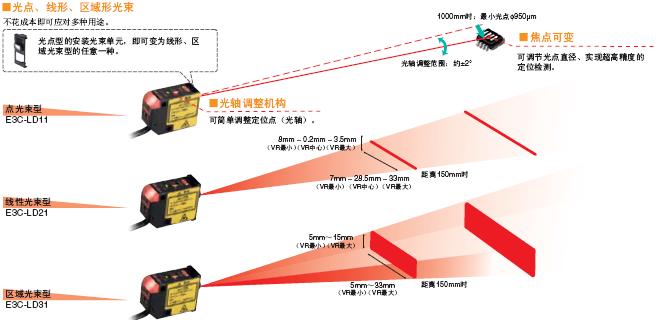

3種光束滿足各種用途

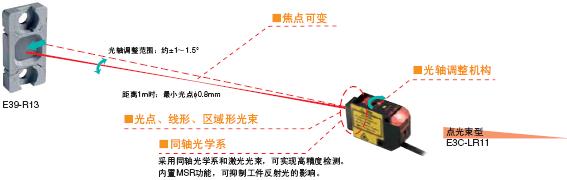

【同軸回歸】與對射型同等的檢測特性，傳感器設置簡單

E3C-LDA 特點 4

額定規格/性能

傳感頭

類型	擴散反射型			同軸回歸反射型(帶M.S.R.功能)
型號	E3C-LD11	E3C-LD21	E3C-LD31	E3C-LR11	E3C-LR11 + E39-P31	E3C-LR11 + E39-P41	E3C-LR12
光源 (發光波長)	可視半導體激光 (650nm) 3mW以下 (JIS標準 2級/IEC/EN Ⅱ級/FDAⅡ級）			可視半導體激光(650nm) 3mW以下 (JIS標準 2級/IEC/EN Ⅱ級/FDAⅡ級）			1mW以下 (JIS標準 1級/IEC/EN Ⅰ級/ FDAⅡ級)
檢測距離	高精度模式：30～1000mm 標準模式：30～700mm 高速模式：30～250mm *1			7m　 5m　 2m *2	1,700mm　 1,300mm　 700mm *2	900mm　 700mm　 400mm *2	7m　 5m　 2m *2
*光束形狀 3**	0.8mm以下 (距離～ 300mm時)	33mm (距離 150mm時)	33 × 15mm (距離 150mm時)	0.8mm以下 (距離～ 1,000mm時)	28mm　 (距離 150mm時)	28 × 16mm (距離 150mm時)	φ2.0mm (距離～ 1,000mm時)
功能	焦點可變機構(光束形狀調整功能) *4、光軸調節機構(光軸調整功能)
指示燈	LDON指示燈：綠色動作指示燈：橙色
使用環境照度	受光面照度　白熾燈：3,000lx
環境溫度范圍	工作時：-10～+55℃、保存時：-25～+70℃ (無結冰、結露)
環境濕度范圍	工作時、保存時：各35～85%RH (無結露)
絕緣電阻	20MΩ (DC500V兆歐表)
耐電壓	AC1,000V 50/60Hz 1min
沖擊(耐久)	300m/s² 6個方向、各3次(上下、左右、前后)
振動(耐久)	10～150Hz (雙振幅0.7mm) X、Y、Z方向各80min.
保護結構	IEC標準 IP40			IEC 60529標準　IP40
連接方式	接插件(標準導線長 2m)
材質	外殼、罩蓋：ABS 正面濾波器：甲基丙酸烯樹脂			外殼、罩蓋：ABS 正面濾波器：玻璃
質量 (包裝后)	約85g			約100g
附件	使用說明書、激光警告標簽(英文)

*1. 檢測距離為使用白色畫紙時的值。
*2. 使用反射板 (E39-R12) 時的值。MSR功能內置。有時會收到對象物體的反射光的影響，請調整閾值后使用。
*3. 光束直徑：測定中心的值。這是中心光強度的l/e2 (13.5%) 所定義的、測定中心距離上的Typ.值。主光束周圍有漏光，根據對象物體的周圍情況，可能會有影響。
*4. E3C-LR12的光束大小固定（無焦點可變機構）。

放大器單元

類型			外部輸入型		雙輸出型
			標準		標準		傳感器通信單元用
			導線引出	省配線接插件	導線引出	省配線接插件	傳感器通信單元用
型號		NPN輸出	E3C-LDA21	E3C-LDA7	E3C-LDA11	E3C-LDA6	形E3C-LDA0 ＊1
型號		PNP輸出	E3C-LDA51	E3C-LDA9	E3C-LDA41	E3C-LDA8	形E3C-LDA0 ＊1
電源電壓			DC12～24V ± 10% 波動 (p-p) 10%以下
功耗			1080mW以下(電源電壓24V時 電流消耗45mA以下)
控制輸出	ON/OFF輸出		負載電源電壓 DC26.4V以下開路集電極輸出型(因NPN/PNP的輸出形式而異) 負載電流：50mA以下(剩余電壓 1V以下)
控制輸出	模擬量輸出		-
響應 時間	*高速模式2**		動作、復位：各80μs		動作、復位：各100μs		-
	高速模式		動作、復位：各250μs
	標準模式		動作、復位：各1ms
	高精度模式		動作、復位：各4ms
功能	微分檢測		可切換單側邊緣檢測模式/兩側邊緣檢測模式單側邊緣：可切換250/500μs/1/10/100ms 兩側邊緣：可切換500μs/1/2/20/200ms
	定時器		可從OFF延時、ON延時、單觸發中選擇 1ms～5s (1ms～20ms：1ms單位、20～200ms：10ms單位、 200ms～1s：100ms單位、1～5s：1s單位)
	清零		可顯示負值
	原始復位		將設定條件初始化
	防止相互干擾功能		最多10臺 *2
	計數器		增加計數器/減少計數器可切換設定計數器值：0～9999999		-
	輸入輸出設定		外部輸入設定(可從各種示教/功率調諧/歸零/投光OFF/ ATC開始中選擇)		輸出設定(可從2ch輸出/區域輸出/自診斷輸出中選擇)
數字顯示			受光數字 + 閾值、可從其它6種模式中選擇
顯示方向			正常/反向可切換
*環境溫度范圍3**			工作時：連接1～2臺時：-25～+55℃、連接3～10臺時：-25～+50℃、連接11～16臺時：-25～+45℃ 保存時：-30～+70℃ (無結冰、結露)
環境濕度范圍			工作時、保存時：各35～85%RH (無結露)
絕緣電阻			20MΩ (DC500V兆歐表)
耐電壓			AC1,000V 50/60Hz 1min.
*振動(耐久)4**			10～55Hz (雙振幅1.5mm) X、Y、Z方向各2h.
*沖擊(耐久)5**			500m/s²�。亍ⅲ�、Ｚ各方向　3次
保護結構			IEC標準 IP50
連接方式			導線引出或省配線接插件*6
質量(包裝后)			導線引出型：約100g 傳感器通信單元用接插件型：約55g 省配線接插件：約55g
材質		外殼	PBT
材質		罩蓋	聚碳酸酯

類型			ATC 輸出型		模擬量輸出型
			標準		標準
			導線引出	省配線接插件	導線引出
型號		NPN輸出	E3C-LDA11AT	E3C-LDA6AT	E3C-LDA11AN
型號		PNP輸出	E3C-LDA41AT	E3C-LDA8AT	E3C-LDA41AN
電源電壓			DC12～24V ± 10% 波動 (p-p) 10%以下
功耗			1080mW以下(電源電壓24V時 電流消耗45mA以下)
控制輸出	ON/OFF輸出		負載電源電壓 DC26.4V以下開路集電極輸出型(因NPN/PNP的輸出形式而異) 負載電流：50mA以下(剩余電壓 1V以下)
控制輸出	模擬量輸出		-		控制輸出電壓輸出DC1～5V (連接負載10kΩ以上) 溫度特性 0.3%F.S./℃ 響應時間/反復精度高速模式：100μs/4.0%F.S. 高速模式：250μs/4.0%F.S. 標準模式：1ms/2.0%F.S. 高精度模式：4ms/2.0%F.S.
響應 時間	*高速模式2**		動作、復位：各100μs
	高速模式		動作、復位：各250μs
	標準模式		動作、復位：各1ms
	高精度模式		動作、復位：各4ms
功能	微分檢測		可切換單側邊緣檢測模式/兩側邊緣檢測模式單側邊緣：可切換250/500μs/1/10/100ms 兩側邊緣：可切換500μs/1/2/20/200ms		-
	定時器		可從OFF延時、ON延時、單觸發中選擇 1ms～5s (1ms～20ms：1ms單位、20～200ms：10ms單位、 200ms～1s：100ms單位、1～5s：1s單位)
	清零		可顯示負值
	原始復位		將設定條件初始化
	防止相互干擾功能		最多10臺 *2
	計數器		-
	輸入輸出設定		輸出設定(可從2ch輸出/ 區域輸出/自診斷輸出/ ATC錯誤輸出中選擇)		模擬輸出設定(可調整偏置電壓)
數字顯示			受光數字 + 閾值、可從其它6種模式中選擇
顯示方向			正常/反向可切換
*環境溫度范圍3**			工作時：連接1～2臺時：-25～+55℃、連接3～10臺時：-25～+50℃、連接11～16臺時：-25～+45℃ 保存時：-30～+70℃ (無結冰、結露)
環境濕度范圍			工作時、保存時：各35～85%RH (無結露)
絕緣電阻			20MΩ (DC500V兆歐表)
耐電壓			AC1,000V 50/60Hz 1min.
*振動(耐久)4**			10～55Hz (雙振幅1.5mm) X、Y、Z方向各2h.
*沖擊(耐久)5**			500m/s²　Ｘ、Ｙ、Ｚ各方向　3次
保護結構			IEC標準 IP50
連接方式			導線引出或省配線接插件*6
質量(包裝后)			導線引出型：約100g 傳感器通信單元用接插件型：約55g 省配線接插件：約55g
材質		外殼	PBT
材質		罩蓋	聚碳酸酯

*1. 支持EtherCAT傳感器通信單元（E3X-ECT）、CompoNet傳感器通信單元（E3X-ECT）。
*2. 將檢測功能選為超高速模式時，通信功能將失效，防止相互干擾功能及與手持式控制臺的通信功能將無法使用。
*3. 將E3C-LDA0與傳感器通信單元（E3X-ECT或E3X-CRT）配套使用時
工作時：連接1～2臺時：0～55℃、連接3～10臺時：0～50℃、連接11～16臺時： 0～45℃、
(使用E3X-ECT時　連接17～30臺時：0～40℃)。
*4. E3C-LDA0的振動（耐久）為10～150Hz （雙振幅0.7mm） X、Y、Z方向各80min.。
*5. E3C-LDA0的沖擊（耐久）為150m/s²　X、Y、Z各方向3次。
*6. E3C-LDA0的連接方式為傳感器通信單元用接插件。

特性數據（參考值）

最小光束直徑－距離特性
E3C-LD11
