歐姆龍OMRON 光纖同軸位移傳感器ZW-7000系列

部件型號：ZW-7000

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

歐姆龍OMRON ZW-7000系列應對不同材質、曲面均能游刃有余。

規格參數

“希望準確檢測”
從部件到成品，品質檢查的方方面面

近來，隨著產品設計多樣化，檢查外觀時對單個部件的品質管理要求越來越高，人們期望能夠在不降低生產節拍的情況下進行品質檢查，實現“邊移動邊穩定測量”。ZW-7000充分發揮了白光共焦方式的優點，即使各種材質和形狀混在一起也能進行穩定測量。

傾斜·曲面

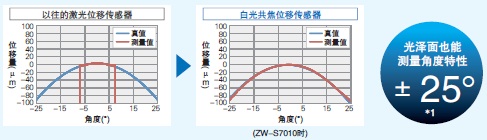

相較于以往的激光位移傳感器，即使是光澤面也能進行傾斜、曲面的高精度形狀測量。

材質混在一起

根據材質的不同，以往的激光位移傳感器需要改變傳感頭的種類和安裝方向，每次都要花費調整時間。
白光共焦位移傳感器無需區分使用傳感頭和安裝方向，可邊移動邊進行各種材質的測量。

粗糙面*2的平坦度

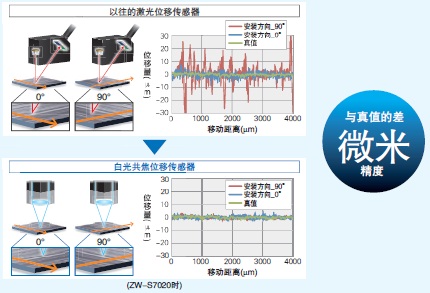

使用以往的激光位移傳感器時，來自工件的多重反射光會誘發測量值跳動，因此無法掌握本來希望的“平坦度”。另外，傳感頭的朝向和測量線的方造成更大的偏差。
白光共焦位移傳感器不受多重反射光的影響，可1測量近似于實際形狀的高度。

忠實測量工件形狀的高速采樣

使用激光位移傳感器時，移動測量會導致精度劣化，需要增加平均次數，因此出現了形狀再現性較差的問題。ZW-7000可實現最短 20μs的高速采樣，即使無平均化處理，也可忠實測量形狀。

請點擊此處，查看大圖。

*1.使用傳感頭ZW-S7010時的代表值。
*2. 有切削痕跡、測量線等的工件。
注. 刊載的測量圖均為代表例。測量對象物體的形狀和材質可能會影響測量。
實際使用時，請事先在實機上確認。

“希望快速大量檢測”
高效配置、移動，加快生產節拍

在制造現場，為了提高生產效率，機器人和工作臺在組裝和檢查中得到廣泛應用。
隨著制造裝置本身不斷小型化，需要簡化測量設備中的裝置組裝和操作。

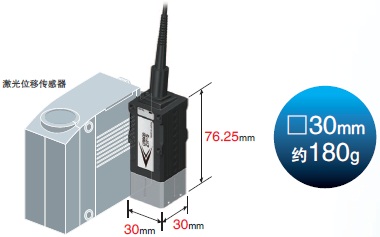

ZW-7000傳感頭利用了白光共焦方式的優點，超小型、輕量化，可輕松安裝到有空間限制的裝置和移動部，有助于加快生產節拍。

縮短時間：多臺傳感器同時測量

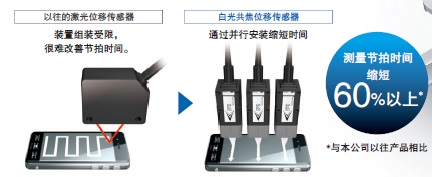

憑以往的激光位移傳感器的尺寸，在空間受限的情況下難以進行多臺傳感器并行測量。ZW-7000可并行安裝超小型傳感頭，從而縮短時間。

縮短時間：縮短振動停止的等待時間

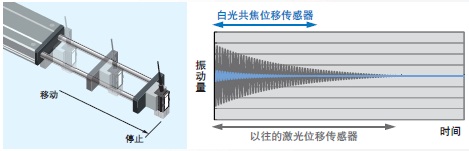

例如，在使用電動汽缸時，僅在需要時將傳感頭移至測量部位的情況下，由于超小型、輕量化的傳感頭在汽缸停止后的振動較少，因此可縮短振動停止的等待時間，實現快速測量。

省略工序：無需傳感頭的旋轉工序

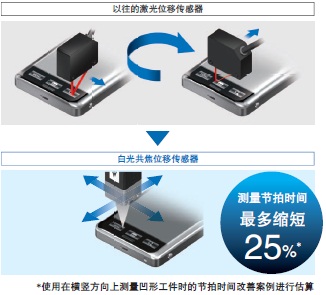

以往的激光位移傳感器在光反射到受光元件上的位置測量工件高度，因此需要根據測量對象物體的形狀和移動方向執行傳感頭的旋轉工序，造成了花費多余時間的問題。白光共焦位移傳感器無方向限制，在相同安裝條件下，可在所有方向進行移動測量。

可動部位也可放心使用，耐彎曲光纖電纜

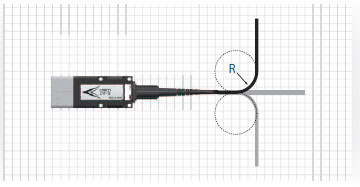

控制器與傳感頭通過直徑3mm的耐彎曲光纖電纜連接。通過300萬次的彎曲測試*，盡可放心地應用于可動部位。另外，使用延長用光纖電纜最多可延長到7m，因此可進行柔性卷繞，收納于電纜承載管等。

* 本公司規定的評估條件“彎曲半徑(20mm)×300萬次”

“希望短時間內啟動”
減少大量措施所花費的設計、調整的工時

為了短時間內啟動生產設備以免錯失市場需求變化的時機，人們期望縮短傳感器的導入時間。白光共焦方式的ZW-7000可大幅減少激光位移傳感器在大量措施上所必須花費的工時。

減少設備選型所花費的時間

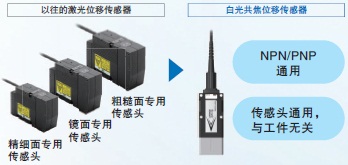

ZW-7000無需根據測量對象選擇傳感頭。減輕購買錯誤和煩瑣的設計工作量，有助于減少啟動工時和庫存成本。

減少傳感頭安裝調整的工時

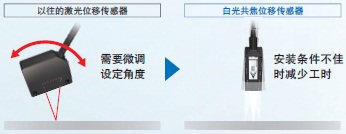

利用白光同軸共焦的原理，即使安裝條件不佳也能穩定測量，因此可減少傳感器的安裝調整工時。

無需剛性措施

可動部位安裝的傳感頭約180g，重量超輕。無需在為抑制振動而采取的考慮重量的剛性措施方面花費材料費用、設計工時。

削減EMC措施·熱設計的工時

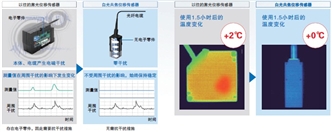

傳感頭采用不受電氣干擾、磁干擾影響的結構，即使在容易發生干擾的場所也能穩定使用。
另外，由于不會造成干擾和發熱，周圍的設備和夾具伸縮不會對測量值產生負面影響。

請點擊此處，查看大圖。

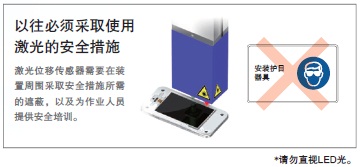

無需激光安全措施

由于光源采用白色LED*，因而省去了在以往的激光光源所需的設備安全措施上花費的時間，以及為作業人員提供安全培訓的時間。

高效設定多臺ZW-7000

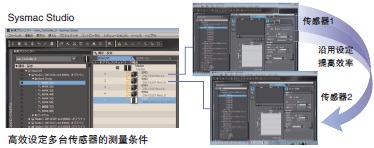

可通過自動化軟件Sysmac Studio統一設定EtherCAT連接的設備。
使組合使用多臺傳感器時，也能一邊復制設定數據，一邊高效地進行統一設計，傳感器間的運算也能簡單編程。

【DLL】
快速組合到裝置HMI

提供DLL，使ZW-7000的設定界面和測量結果可以簡單地顯示在作為整個裝置的HMI使用的Windows計算機上。

提供DLL的種類

·測量條件的設定/查看
·測量值的獲取
·受光波形的獲取
·記錄控制

傳感頭

項目	ZW-S7010	ZW-S7020	ZW-S7030
適用傳感器控制器	ZW-7000□
測定中心距離	10mm	20mm	30mm
*測量范圍 1**	±0.5mm	±1mm	±2mm
*靜止分辨率 2**	0.004μm	0.008μm	0.016μm
*線性度 3**	±0.45μm	±0.9μm	±2.0μm
光點直徑 (測量范圍內整區) *4	φ50μm以內	φ70μm以內	φ100μm以內
測量周期	20μs～400μs
使用環境照度	物體表面照度30000Lx以下：白熾燈
環境溫度范圍	工作時：0～+50℃、保存時：-15～+60℃ (不結冰、不凝露)
環境濕度范圍	工作時/保存時：35～85%(不凝露)
保護構造	IP40(IEC60529)
振動(耐久)	10～150Hz(單振幅0.35mm)、 X/Y/Z各方向 80分鐘
沖擊(耐久)	150m/s²、6個方向、各3次(山下、左右、前后)
*溫度特性 5**	0.6μm/℃	1.1μm/℃	1.8μm/℃
LED的安全性	風險組3(IEC62471)
材質	箱體：鋁壓鑄光纜包層部：PVC 校準ROM：PC
光纜長度	0.3m、2m(耐彎曲電纜)
光纜最小彎曲半徑	20mm
絕緣電阻(校準ROM)	外殼與所有端子間：20MΩ(250V兆歐表)
耐壓(校準ROM)	外殼與所有端子間：AC1000V、50/60Hz、1分鐘
重量	光纜長度0.3m　約170g 光纜長度2m　約180g
附件	使用說明書、校準ROM固定用螺釘(M2)、吊帶(2個)、使用注意事項

*1. 測量范圍在測量周期為28μs以上時。
*2.在測量中心距離對本公司標準鏡面對象物體進行平均次數16384次測量時的實效值，
與出口貿易管理法規對應控制器(ZW-7000T)連接時，無論傳感頭和設定條件如何，最小分辨率都為0.25μm。
*3.設定本公司標準對象物體的材質：相對于鏡面測量時的理想直線的誤差。
*4. 以測量波長的峰值光強度的1/e2(13.5%)定義的實效值。
*5.用鋁夾具固定傳感頭和對象物體之間，在相同溫度環境下設置傳感頭和控制器時的測量中心距離的測量值變化量。

控制器

項目				ZW-7000□
輸入輸出類型				NPN/PNP通用
傳感頭連接臺數				1臺
適用傳感頭				ZW-S70□□
測量用光源				白色LED
LED的安全性				風險組3(IEC62471)
段顯示	主數字顯示			11段白色顯示、6位
段顯示	輔數字顯示			11段綠色顯示、6位
LED顯示	狀態指示燈			HIGH(橙色)、PASS(綠色)、LOW(橙色)、 STABILITY(綠色)、ZERO(綠色)、 ENABLE(綠色)、THRESHOLD-H(橙色)、 THRESHOLD-L(橙色)、RUN(綠色)
LED顯示	EtherCAT指示燈			ECAT RUN(綠色)、 L/A IN(Link/Activity IN)(綠色)、 L/A OUT(Link/Activity OUT)(綠色)、 ECAT ERR(紅色)
外部接口	Ethernet			100BASE-TX/10BASE-T　無協議(TCP/UDP)、EtherNet/IP
	EtherCAT			EtherCAT專用協議100BASE-TX
	RS-232C			最大115,200bps
	模擬輸出端子臺	模擬量電壓輸出 (OUTV)		-10V～+10V、輸出阻抗：100Ω
	模擬輸出端子臺	模擬量電流輸出 (OUTA)		4mA～20mA、最大負載電阻：300Ω
	32極擴展連接器	判定輸出 (HIGH/PASS/LOW)		晶體管輸出方式輸出電壓：DC21.6～30V 負載電流：50mA以下 ON時剩余電壓：2V以下 OFF時漏電流：0.1mA以下
		BUSY輸出 (BUSY)
		報警輸出 (ALARM)
		啟用輸出 (ENABLE)
		漏型標志輸出 (SYNFLG)
		觸發BUSY輸出 (TRIGBUSY)
		記錄狀態輸出 (LOGSTAT)
		記錄錯誤輸出 (LOGERR)
		穩定性輸出 (STABILITY)
		任務狀態輸出 (TASKSTAT)
		LIGHT OFF輸入 (LIGHT OFF)		DC輸入方式輸入電壓：DC24V±10%(DC21.6～26.4V) 輸入電流：7mA Typ.(DC24V) ON電壓/ON電流：19V/3mA以上 OFF電壓/OFF電流：5V/1mA以下
		歸零輸入 (ZERO)
		時間輸入 (TIMING)
		復位輸入 (RESET)
		漏型輸入 (SYNC)
		觸發輸入 (TRIG)
		記錄輸入 (LOGGING)
		BANK	選擇時 BANK輸出 (BANK_OUT1～3)	晶體管輸出方式輸出電壓：DC21.6～30V 負載電流：50mA以下　 ON時剩余電壓：2V以下 OFF時漏電流：0.1mA以下
		BANK	BANK 選擇輸入 (BANK_SEL1～3)	DC輸入方式輸入電壓：DC24V±10%(DC21.6～26.4V) 輸入電流：7mA Typ.(DC24V) ON電壓/ON電流：19V/3mA以上 OFF電壓/OFF電流：5V/1mA以下
主要功能	曝光時間			自動/固定
	測量周期			20μs～400μs
	材質指定			標準/鏡面/粗糙面
	測量項目			高度/厚度/運算
	濾波器處理			中值/平均/微分/高通/低通/帶通
	輸出			縮放/各種保持/歸零/測量值記錄
	顯示			測量值/閾值/ 模擬量輸出電壓值或電流值/ 判定結果/分辨率/曝光時間/ 內部記錄狀態/峰值受光量
	設定登錄數			最多8個BANK
	任務處理			多任務(1個BANK最多4個任務)
	系統			保存/初始化/測量信息顯示/ 通信設定/傳感頭校正/ 鍵鎖定/歸零存儲/時間輸入
額定值	電源電壓			DC21.6V～26.4V(含波動)
	消耗電流			800mA以下
	絕緣電阻			所有導線和FG端子間：20MΩ(250V兆歐表)
	耐壓			所有導線和FG端子間：AC500V、50/60Hz、1分鐘
耐環境性	保護構造			IP20(IEC60529)
	振動(耐久)			10～55Hz(單振幅0.35mm)、 X/Y/Z各方向 50分鐘
	沖擊(耐久)			150m/s²、6個方向、各3次(上下、左右、前后)
	環境溫度范圍			工作時：0～+40℃、保存時：-15～+60℃ (不結冰、不凝露)
	環境濕度范圍			工作時/保存時：35～85%(不凝露)
接地				D型接地(接地電阻100Ω以下)　 *以往的第三種接地
材質				箱體：PC
重量				約900g(僅本體)、約150g(并行電纜)
附件				使用說明書會員注冊表并行電纜(ZW-XCP2E) 光纖清潔劑10支(ZW-XCL)

注：備有出口貿易管理法規適用控制器(ZW-7000T)。
使用此控制器時，無論連接的傳感頭和設定條件如何，最小分辨率都為0.25μm。

ZW系列 EtherCAT通信規格

項目	規格
通信標準	IEC61158 Type12
物理層	100BASE-TX(IEEE802.3)
接插件	RJ45×2 EtherCAT IN ： EtherCAT輸入 EtherCAT OUT ： EtherCAT輸出
通信媒體	類別5以上雙絞線電纜 (建議使用鋁帶編織雙重隔離屏蔽線、直線型)
通信距離	節點間距離 100m以內
過程數據	可變PDO映射(variable PDO mapping)
郵箱(CoE)	緊急信息、SDO請求、SDO響應、SDO報文
分布式時鐘	DC模式下同步
LED顯示	L/A IN (Link/Activity IN)×1、 L/A OUT (Link/Activity OUT)×1、 ECAT RUN×1、ECAT ERR×1

自動化軟件 Sysmac Studio

運行環境 *3

項目	條件
*操作系統(OS) 1**	Windows XP(Service Pack3以上、32bit版)/Windows Vista(32bit版)/ Windows 7(32bit版/64bit版)/Windows 8(32bit版/64bit版)/ Windows 8.1(32bit版/64bit版)/Windows 10(32bit版/64bit版)
CPU	搭載Intel®Celeron®processor 540(1.8GHz)以上處理器的DOS/V(IBM AT 兼容機)個人計算機。建議使用搭載Intel®CoreTM i5 M520 processor(2.4GHz)或與之相當及以上的處理器的DOS/V(IBM AT 兼容機)個人計算機。
主存儲器	2GB以上建議4GB以上
硬盤	安裝時需要4.6GB以上的剩余容量
顯示器	建議XGA 1024×768、1600萬色　WXGA 1280×800以上
磁盤裝置	DVD-ROM驅動器
通信端口	支持USB2.0的USB端口或Ethernet端口 *2
使用語言	日語、英語、德語、法語、意大利語、西班牙語、漢語簡體字、漢語繁體字、韓語

*1.支持Sysmac Studio的操作系統的注意事項：請注意，所需的系統、硬盤容量可能因系統環境而異。
*2. 有關計算機和控制器等的硬件的連接方法/電纜，請參閱各硬件的手冊。
*3. 運行環境、注意事項的記載內容與位移傳感器版相關。與標準版相關的運行環境及注意事項，請參照Sysmac Studio Version1操作手冊(SBCA-362)。

版本信息

ZW-7000系列與Sysmac Studio的關系
Sysmac Studio標準版/位移傳感器版請使用最新版。
