歐姆龍OMRON 2D CMOS激光型傳感器ZS-HL系列

部件型號：ZS-HL

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

歐姆龍 ZS-HL超高性能傳感器支持大范圍超精確測量的核心質量

規格參數

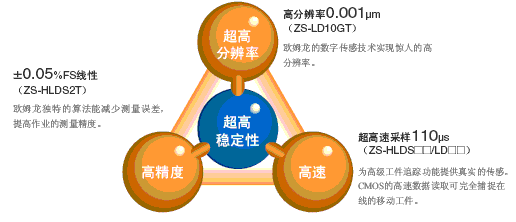

超高性能傳感器支持大范圍超精確測量的核心質量

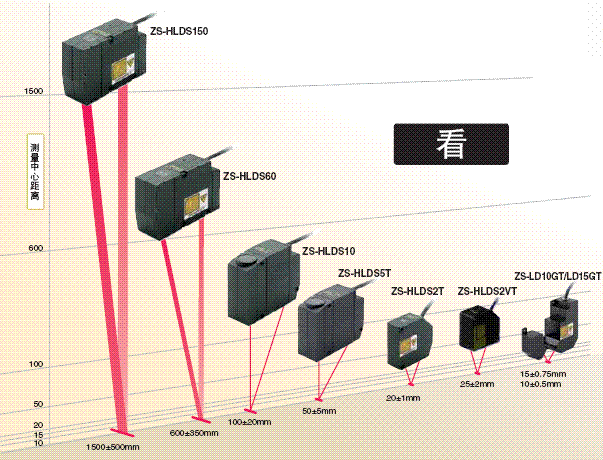

測量中心距離為20 ～ 1,500 mm的各種型號。
最大分辨率達0.25 μm。
最大響應速度達110 μs。
支持并行輸出。

超穩定性

最佳尺寸/穩定性

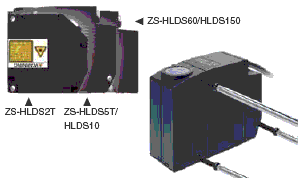

傳感器尺寸

重視性能的最佳傳感器頭尺寸和3點式固定構造確保出眾的傳感穩定性。（參見注釋）

注：ZS-HLDS2T 不可用。

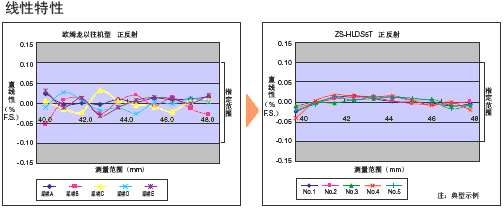

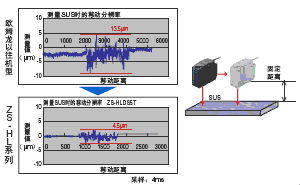

卓越的移動分辨率
透視分辨率提升

通過提高受光透鏡的靈敏度和分辨率，使光學系統最優化，從而大幅度降低移動分辨率誤差（因工件表面位置引起的誤差）。

材質間誤差降低

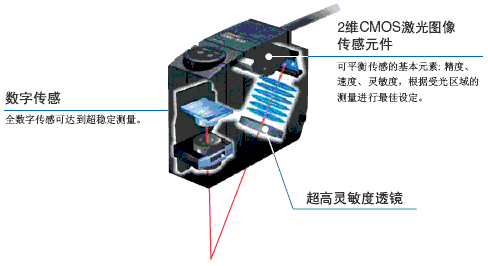

2維CMOS

CCD在受光量過多時電荷會溢出至相鄰的像素。CMOS避免了這種現象，不會受不同材質或受光過多導致的光量變動影響。

降低決定測量精度的不同物體之間的差異。
因此，可以更方便地應用于檢測對象物。

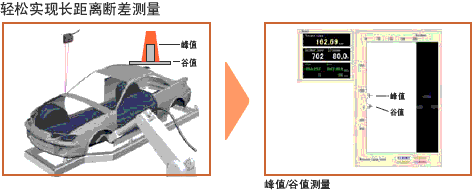

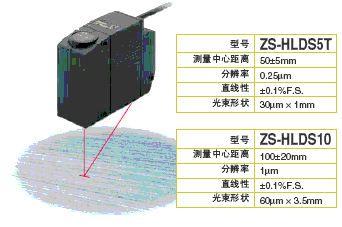

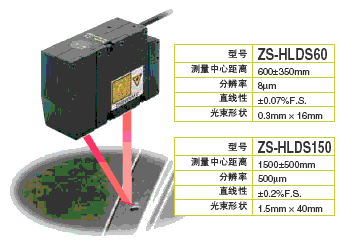

行業首創的1,500mm長距離檢測，可以測量以往無法測量的點。

注：此功能可能在明亮環境中無效。

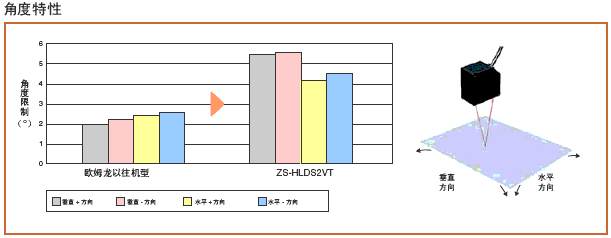

可穩定測量傾斜工件和移動工件。

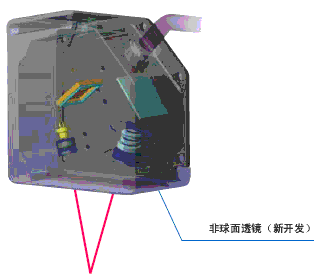

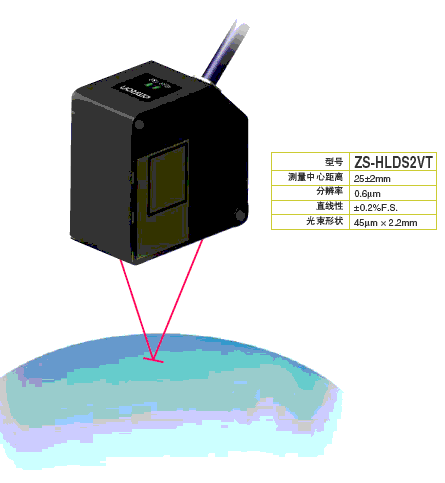

專門為ZS-HLDS2VT開發的非球面透鏡，采用的光學結構設計最適用于正反射工件。顯著擴大了允許傾斜的角度，并提高了測量透明工件和正反射工件的穩定性。

在半導體晶圓片、玻璃等要求精度高的測量上具有壓倒性的優勢。

請點擊此處，查看大圖。

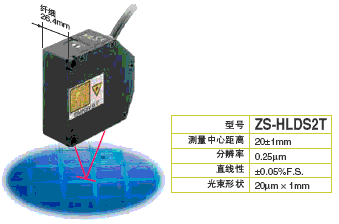

令人難以置信的測量精度0.25μm，同級產品的最高水平。

密封調和器的高度控制

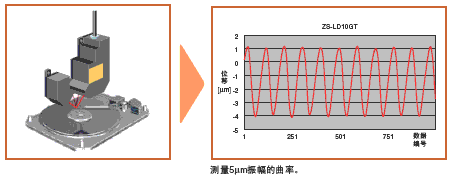

HDD用電機旋轉座的光盤播放檢查

ZS-HL 特點 44 ZS-HL_Features19

ZS-HL系列傳感器控制器

項目		型號	ZS-HLDC11	ZS-HLDC41
平均采樣數			1/2/4/8/16/32/64/256/512/1，024/2，048、4，096
安裝傳感器			每只傳感器控制器1個
外部接口	鏈接方式		串口I/O：連速器，其他：預配線(標準電纜長度:2m)
	串口I/O	USB2.0	1個端口，全速(12Mbps以下)，MINI-B
	串口I/O	RS-232C	1個端口，115,200bps以下
	輸出	判斷輸出	3個輸出：HIGH(高)/PASS(通過)/LOW(低) NPN開路集電極，DC30V,最大為50mA，殘余電壓：最大為1.2V	3個輸出：HIGH(高)/PASS(通過)/LOW(低) PNP開路集電極，最大為50mA，殘余電壓：最大為1.2V
	輸出	線性輸出	可從2種輸出，電壓或電流中選擇(通過底座上切換開關進行選擇)。 ·電壓輸出：-10～10V,輸出阻抗40Ω ·電流輸出：4～20mA，最大負載電阻：300Ω
	輸入	激光OFF，歸零定時，復位	ON:短路，端電壓0V或1,5V或更低 OFF:開路(漏電流：最大為0.1mA)	ON：電源電壓短路或電源電壓差1.5V以內 OFF:開路(漏電流：最大為0.1mA)
功能			顯示：測量值、門限值、電壓/電流、接收光量以及分辨率/端子塊輸出2 傳感：模式、增益、測量對象、頭安裝測量點1：平均值、峰值、谷值、厚度、斷差以及計算過濾：平滑、平均以及微分輸出：比例(聚焦/校正)、判斷(遲滯和定時器)、非測量、及組(切換和清除)* 系統保存、初始化、測量信息顯示、通信設定值、鍵鎖定、語言及數據加載任務：ZS-HLDC□1:單任務或多任務(最多4項) ZS-LDC□1：單任務
狀態指示燈			HIGH(橘黃色)、PASS(綠色)、LOW(橘黃色)、LDON(綠色)、ZERO(橘黃色)、ENABLE(綠色)
分段顯示		主顯示	8段紅色LED，6位
分段顯示		副顯示	8段綠色LED，6位
LCD			16位數×2行、字符顏色：綠色，每個字符分辨率：5×8像素矩陣
設定輸入		設定鍵	方向鍵(上、下、左、右)、設定鍵、退出鍵、菜單鍵及功能鍵(1～4)
設定輸入		切換開關	門限開關(2種狀態：高/低)、模式開關(3種狀態：功能、示教及運行)
電源電壓			DC21.6V～26.4V(包括紋波)
電流消耗			最大為0.5A(連接傳感器頭時)
環境溫度			運行：0～50°C，儲存：-15～+60°C(無結冰、無結露)
環境濕度			運行和儲存時：35%～85%(無結露)
防護等級			IP20 (IEC60529)
材質			外殼：聚碳酸酯(PC)
電纜長度			2m
質量			約280g(不含包裝材質和附件)
附件			鐵氧體磁芯(1)，說明書

*1.當選擇多任務模式時可用于ZS-HLDC□1。
*2.端子塊輸出是ZS-HLDC□1的一種可能。

ZS-HL系列傳感器頭

型號		ZS-HLDS2T		ZS-HLDS2VT	ZS-HLDS5T
可應用控制器		ZS-HLDC系列
光學系統		正反射	漫反射	正反射	漫反射	正反射
測量中心距離		20 mm	5.2 mm	25 mm	50 mm	44 mm
測量范圍		±1 mm	±1 mm	±2 mm	±5 mm	±4 mm
光源		可視半導體激光(波長:650nm,最高1mW,JIS Class 2)
光束形狀		線光束
*光束直徑 1**		1.0 mm × 20 μm		2.2 mm × 45 μm	1.0 mm × 30 μm	3.5 mm × 60 μm
*直線性 2**		±0.05%F.S.		±0.2%F.S.	±0.1%F.S.
*分辨率 3**		0.25 μm (平均采樣數: 256)		0.6 μm (平均采樣數: 128)	0.25 μm (平均采樣數: 512)	1 μm (平均采樣數: 64)
*溫度特性 4**		0.01%F.S./°C		0.1%F.S./°C	0.01%F.S./°C
采樣周期		110 μs (高速模式), 500 μs (標準模式), 2.2 μs (高精度模式), 4.4 μs (高靈敏度模式)
LED 指示燈	NEAR 指示器	接近測量中心距離以及測量范圍內小于測量中心距離時點亮。當測量目標超出測量范圍或接收光量不足時閃爍。
LED 指示燈	FAR 指示器	接近測量中心距離以及測量范圍內大于測量中心距離時點亮。當測量目標超出測量范圍或接收光量不足時閃爍。
運行環境照明		在接收光表面照明： 3000 lx 以下 (白熾燈)
環境溫度		運行: 0 ～ 50°C, 儲存: -15 ～ 60°C (無結冰，無結露)
環境濕度		運行和儲存: 35% ～ 85% (無結露)
*防護等級5**		IP64		IP67	電纜長度 0.5 m: IP66, 電纜長度 2 m: IP67
材料		外殼：鋁印模壓鑄，前蓋：玻璃
電纜長度		0.5 m, 2 m		2 m	0.5 m, 2 m
質量		約350 g			約600 g
附件		激光關聯標簽（JIS・EN 各1枚、FDA 3枚），鐵氧體磁芯（4），保險鎖（2），說明書		激光關聯標簽（JIS・EN 各1枚），鐵氧體磁芯（2），保險鎖（2），說明書	激光關聯標簽（JIS・EN 各1枚、FDA 3枚），鐵氧體磁芯（4），保險鎖（2），說明書

型號		ZS-HLDS10		ZS-HLDS60	ZS-HLDS150
可應用控制器		ZS-HLDC 系列
光學系統		漫反射	正反射	漫反射	漫反射
測量中心距離		100 mm	94 mm	600 mm	1500 mm
測量范圍		±20 mm	±16 mm	±350 mm	±500 mm
光源		可視半導體激光(波長:650nm,最高1mW,JIS Class 2)		可視半導體激光(波長:658nm,最高1mW,JIS Class 2)
光束形狀		線光束
*光束直徑 1**		3.5 mm × 60 μm		16 × 0.3 mm ( 500 mm)	40 × 1.5 mm ( 1,500 mm)
*直線性 2**		±0.1%F.S.		±0.07%F.S. (250 ～ 750 mm), ±0.1%F.S. (750 ～ 950 mm)	±0.2%F.S.
*分辨率 3**		1 μm (平均采樣數: 64)		8 μm (平均采樣數: 250 mm時64), 40 μm (平均采樣數: 600 mm時64)	500 μm(平均采樣數: 64)
*溫度特性 4**		0.01%F.S./°C
采樣周期		110 μs (高速模式), 500 μs (標準模式), 2.2 μs (高精度模式), 4.4 μs (高靈敏度模式)
LED 指示燈	NEAR 指示器	接近測量中心距離以及測量范圍內小于測量中心距離時點亮。當測量目標超出測量范圍或接收光量不足時閃爍。
LED 指示燈	FAR 指示器	接近測量中心距離以及測量范圍內大于測量中心距離時點亮。當測量目標超出測量范圍或接收光量不足時閃爍。
運行環境照明		在接收光表面照明： 3000 lx 以下 (白熾燈)		在接收光表面照明： 1000 lx 以下 (白熾燈)	在接收光表面照明： 500 lx 以下 (白熾燈)
環境溫度		運行: 0 ～ 50°C, 儲存: -15 ～ 60°C (無結冰，無結露)
環境濕度		運行和儲存: 35% ～ 85% (無結露)
*防護等級5**		電纜長度 0.5 m: IP66, 電纜長度 2 m: IP67		IP66 *6
材料		外殼：鋁印模壓鑄，前蓋：玻璃
電纜長度		0.5 m, 2 m
質量		約600 g		約800 g
附件		激光標簽( JIS/EN每件1個), 鐵氧體磁芯 (2), 保險鎖 (2), 說明書

*1將實際測量中心距離（有效值）定義為中心光學密度的1/e2(13.5%)。光束直徑有時受工作狀況的影響，如主光束泄漏的光。

*2.相對于理想直線的測量值誤差。根據工件情況，直線性可能變化�？蛇x以下選項。

*3當平均采樣數設定在圖表范圍內時，在高精度模式下測量中心距離處位移輸出的峰-峰位移轉換值。
ZS-HLDS60同時顯示250mm時的最大分辨率�？蛇x以下選項。

型號	漫反射型	鏡面反射型
ZS-HLDS2T	SUS塊	玻璃
ZS-HLDS2VT	—	玻璃
ZS-HLDS5T	白色鋁瓷	玻璃
ZS-HLDS10	白色鋁瓷
ZS-HLDS60/HLDS150	白色鋁瓷	—

型號	漫反射型	鏡面反射型
ZS-HLDS2T	SUS塊	玻璃
ZS-HLDS2VT	—	玻璃
ZS-HLDS5T	白色鋁瓷	玻璃
ZS-HLDS10	白色鋁瓷
ZS-HLDS60/HLDS150	白色鋁瓷	—

*4.當傳感器和工件通過鋁夾固定時在測量中心距離處得到的值。（典型示例）
*5.連接器部分的IP等級是IP40。
*6.有關IP67防護等級傳感器頭的信息請咨詢歐姆龍代表處。

ZS-HL系列傳感頭

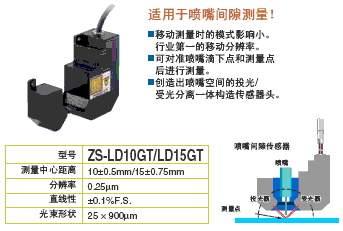

型號		ZS-LD10GT	ZS-LD15GT
可應用控制器		ZS-HLDC/LDC 系統
光學系統		正反射
測量中心距離		10 mm	15 mm
測量范圍		±0.5 mm	±0.75 mm
光源		可視半導體激光(波長:650nm,最高1mW,JIS Class 2)
光束形狀		線光束
*光束直徑 1**		約25 x 900 μm
*直線性 2**		±0.1%FS
*分辨率 3**		0.25 μm	0.25 μm
*溫度特性 4**		0.04%FS/°C
采樣周期		110 μs (高速模式), 500 μs (標準模式), 2.2 μs (高精度模式), 4.4 μs (高靈敏度模式)
LED 指示燈	NEAR 指示器	接近測量中心距離及測量范圍內小于測量中心距離時點亮。當測量目標超出測量范圍或接收光量不足時閃爍。
LED 指示燈	FAR 指示器	接近測量中心距離及測量范圍內大于測量中心距離時點亮。當測量目標超出測量范圍或接收光量不足時閃爍。
運行環境照明		在接收光表面照明： 3000 lx 以下 (白熾燈)
環境溫度		運行: 0 ～ 50°C, 儲存: -15 ～ 60°C (無結冰，無結露)
環境濕度		運行和儲存: 35% ～ 85% (無結露)
*防護等級5**		IP40
材料		外殼：鋁印模壓鑄，前蓋：玻璃
電纜長度		0.5 m, 2 m
質量		約400g
附件		激光標簽( JIS/EN每件1個)，鐵氧體磁芯 (2), 保險鎖 (2)

*1.將實際測量中心距離（有效值）定義為中心光學密度的1/e²(13.5%)。光束直徑有時受工作狀況的影響，如主光束泄漏的光。
*2.相對于理想直線的測量值誤差。標準工件在正反射模式下為白色鋁瓷和玻璃。根據工件情況，直線性可能變化。
*3.當平均采樣數設定為128且測量模式設定為高分辨率模式時，在高精度模式下測量中心距離處位移輸出的峰-峰位移轉換值。標準工作在正反射模式下為白色鋁瓷和玻璃。
*4.當傳感器和工件通過鋁夾固定時在測量中心距離處得到的值。（典型示例）
*5. 連接器部分的IP等級是IP40。

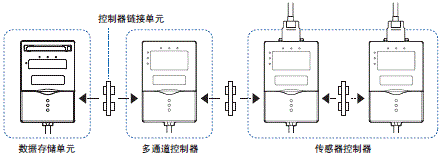

ZS-MDC□1 多通道控制器

基本規格與 ZS-LDC□1 傳感器控制器的規格相同。然而以下幾點不同：
1.不能連接傳感器頭
2.最多連接9個控制器時需要使用控制器鏈接單元。連接控制器時需要使用控制器鏈接單元
3.控制器之間的處理功能：數學功能

控制器鏈接單元

使用 ZS-XCN進行連接

ZS-DSU□1數據存儲單元

項目		型號	ZS-DSU11	ZS-DSU41
安裝傳感器頭數			不能連接
可連接控制器數			最多為10個控制器(ZS-MDC：1個控制器，ZS-HLDC/LDC：最多為9個控制器)*1
可連接的控制器			ZS-HLDC□□，ZS-LDC□□，ZS-MDC□□
外部接口	鏈接方式		串口I/O：連速器，其他：預配線(標準電纜長度:2m)
	串口I/O	USB2.0	1個端口，全速(最大12Mbps)，MINI-B
	串口I/O	RS-232C	1個端口，115,200bps以下
	輸出		3個輸出：HIGH、PASS和LOW； NPN開路集電極，DC30V，最大50mA，殘余電壓：最大為1.2V	3個輸出：HIGH、PASS和LOW； NPN開路集電極，最大50mA，殘余電壓：最大為1.2V
	輸入		ON:短路，端電壓0V或1,5V或更低 OFF:開路(漏電流：最大為0.1mA)	ON：電源電壓短路或電源電壓差1.5V以內 OFF:開路(漏電流：最大為0.1mA)
數據分辨率			32bit
功能	記錄觸發功能		可分別設定開始和停止觸發：外部觸發、數據觸發(自觸發)以及時間觸發
功能	其他功能		外部組、報警輸出、保存數據格式定制及時鐘
狀態指示燈			OUT(輸出，橘黃色)，PWR(綠色)、ACCESS(達到，橘黃色)，ERR(紅色)
分段顯示			8段綠色LED，6位
LCD			16位數×2行，字符顏色：綠色，每個字符分辨率：5×8像素矩陣
設定輸入	設定鍵		方向鍵(上、下、左、右)、設定鍵、退出鍵、菜單鍵及功能鍵(1～4)
設定輸入	切換開關		門限開關(2種狀態：高/低)、模式開關(3種狀態：功能、示教及運行)
電源電壓			DC21.6V～26.4V(包括波動)
電流消耗			最大為0.5A
環境溫度			運行：0～50°C，存儲：0～60°C（無結冰，無結露）
環境濕度			運行和存儲時：35%～85%（無結露）
IP等級			IP20（IEC60529）
材料			外殼：聚碳酸酯(PC)
質量			約280g(不含包裝材質和附件)
附件			鐵氧體磁芯(1)，數據儲存單元說明書：數據儲存單元CSV文件轉換/Smart Analyzer宏版本
