賦予控制柜全新的價值
控制柜作為制造現場的心臟,其革新決定了生產設備的革新。
在控制柜的設計、制造過程中融入人力的革新,就能更好的實現控制柜的簡化和先進化。
歐姆龍對于控制柜內用產品以 “Value Design for Panel *1” 為共通理念, 這些產品的組合將實現控制柜的進化和制作過程的革新。
*1 Value Design for Panel
對于控制柜內用產品以“Value Design for Panel(以下稱為Value Design)”為共通理念。
配套使用Value Design的產品將進一步提升控制柜的價值。
用Push-In Plus端子臺簡單地配線
無需工具,插入即可。
Push-In Plus端子臺的出現將有效減少配線作業的負擔和工時。

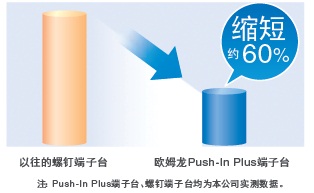

用Push-In Plus端子臺大幅削減配線工時

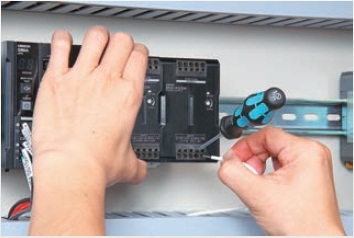

用螺絲刀保持住, 可以進行雙手作業
利用樹脂部件和彈簧, 使螺絲刀保持最佳可視角度。
將多股線直接連接到端子上時, 能更方便地固定到目標端子上, 使作業順利進行。
方便插入
歐姆龍的Push-In Plus端子臺為您帶來猶如耳機插口的使用感受。
為減少作業負擔、提高配線品質作出貢獻。
不易松脫
不僅可以輕松插入, 還能牢固地固定電線。 利用成熟的結構設計技術和制造技術生產的彈簧, 不僅能提高操作性, 還可確?煽啃浴度與螺釘端子臺相同。
無需加緊
Push-In Plus端子臺與螺釘端子臺不同,無需加強擰緊。不僅配線不費時間,檢查時、發貨(運輸)時、維護時都不會產生工時。

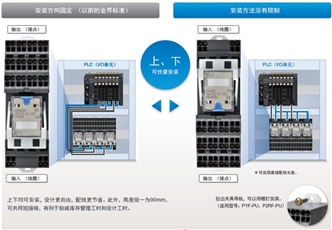

支持上下任意安裝, 柜內設計自由度大
安裝方向沒有限制,可自由、高效地進行柜內配線

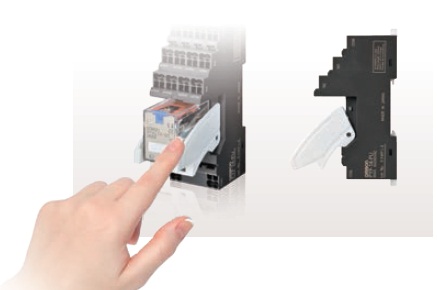

標配分離桿
Push-In Plus端子臺繼電器系列全部標配有分離桿,方便固定和 拆卸繼電器。
已獲得主要安全標準
可在世界各地放心使用的通用設計。

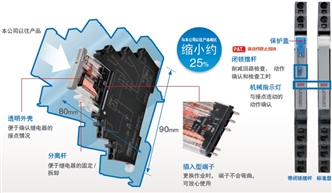

體積小、構造巧, 幫助削減從設計到 維護的工時
搭載最適用于控制柜的G2RV,與本公司以往產品相比,體積縮小約25%。

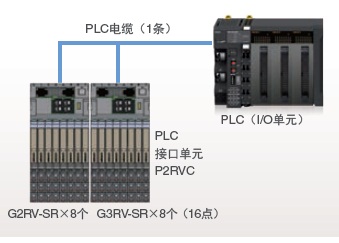

使用PLC 電纜, 可進一步節省配線
在纖薄型I/O繼電器(G2RV-SR/G3RV-SR)中 使用PLC接口單元時
1條PLC電纜可直接連接8個單元,有效削減配線工時
DgK脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
額定規格
操作線圈
| 額定電壓 |
額定電流 |
動作電壓 |
復位電壓 |
消耗功率 |
最大容許電壓 |
| AC |
DC |
額定電壓的比例 |
AC(VA) |
DC(mW) |
額定電壓的比例 |
| 50Hz |
60Hz |
| DC12V |
─ |
─ |
27.9mA |
80%以下 * |
10%以上 |
─ |
約300mW |
110% |
| DC24V |
─ |
─ |
13.5mA |
─ |
約300mW |
| AC/DC24V |
12.5mA |
12.6mA |
12.6mA |
約0.5VA |
約300mW |
| AC/DC48V |
5.9mA |
6.1mA |
5.2mA |
約0.4VA |
約250mW |
| AC100V |
5.9mA |
6.0mA |
─ |
約0.8VA |
─ |
| AC110V |
5.9mA |
5.9mA |
─ |
約0.8VA |
─ |
| AC200V |
3.6mA |
4.3mA |
─ |
約1.7VA |
─ |
| AC230V |
3.8mA |
4.5mA |
─ |
約1.7VA |
─ |
注.動作特性指的是使用環境溫度為23℃時的值。
*使用電壓僅限上下反向安裝時為85%以下。
開關部(接點部)
| 項目 |
標準型
(G2RV-SR700、500、701、501) |
微小負載用
(G2RV-SR700-AP、500-AP)*2 |
| 接點構成 |
1c |
| 負載 |
電阻負載
(cosφ=1) |
電感負載
(cos=0.4L/R=7ms) |
電阻負載
(cosφ=1) |
| 額定負載 |
AC250V 6A
DC30V 6A |
AC250V 2.5A
DC30V 2A |
AC30V 50mA
DC36V 50mA |
| 額定通電電流 |
6A |
50mA |
| 最大開關電壓 |
AC440V、DC125V |
AC30V、DC36V |
| 最大開關電流 |
6A |
50mA |
| 最大開關功率 |
1,500VA180W |
500VA60W |
─ |
| 故障率 P水準(參考值) *1 |
DC5V 10mA |
DC100mV 1mA |
*1. P水準:λ60=0.1×10-6/次
此值為開關頻率120次/min時的值。
*2. 鍍金層遭到破壞時,數值將與標準型相同。
性能
| 項目 |
標準型
(G2RV-SR700、500、701、501) |
微小負載用
(G2RV-SR700-AP、500-AP) |
| 接觸電阻 * |
100mΩ以下 |
| 動作(設置)時間 * |
20ms以下 |
| 復位時間 * |
AC、AC/DC:40ms以下
DC:20ms以下 |
| 最大開關頻率 |
機械:18,000次/h
電氣:1,800次/h(額定負載) |
| 絕緣電阻 |
1,000MΩ以上(DC500V時) |
| 耐電壓 |
線圈和接點之間:AC4,000V 50/60Hz 1min
同極接點之間:AC1,000V 50/60Hz 1min |
| 振動 |
耐久:10~55~10Hz 單振幅0.50mm(雙振幅1.0mm)
誤動作:10~55~10Hz 單振幅0.50mm(雙振幅1.0mm) |
| 沖擊 |
耐久:1,000m/s2
誤動作:勵磁 200m/s2、無勵磁 100m/s2 |
| 耐久性 * |
機械 |
500萬次以上 |
| 電氣 |
a接點:7萬次以上 b接點:5萬次以上 |
500萬次以上 |
| 使用環境溫度 |
動作中:-40~+55℃(無結冰、無結露。) |
| 使用環境濕度 |
動作中:5~85%RH |
| 質量 |
約30g |
| 接點材質 |
銀合金 |
銀合金+鍍金 |
注.上述值為初始值。
*使用環境溫度為23℃時的值。
國際標準認證額定值
UL508 (文件No.E41643)
| 型號 |
極數 |
操作線圈額定值 |
接點額定規格 |
試驗次數 |
| G2RV-SR系列 |
1c |
DC12~48V
AC24~230V |
AC250V 6A(電阻負載)
DC30V 6A(電阻負載)
AC400V 2A(電阻負載)* |
6,000次 |
*負載電壓超過AC250V時,請間隔12mm以上或使用分離板(XW5Z-EP12)安裝。
TÜV(EN 61810-1)
| 型號 |
極數 |
操作線圈額定值 |
接點額定規格 |
試驗次數 |
| G2RV-SR系列 |
1c |
DC12、24V
AC/DC24、48V
AC100、110、200、230V |
AC250V 6A(電阻負載)
DC30V 6A(電阻負載)
AC400V 2A(電阻負載)* |
50,000次
50,000次
6,000次 |
*負載電壓超過AC250V時,請間隔12mm以上或使用分離板(XW5Z-EP12)安裝。
