控制柜作為制造現場的心臟,其革新決定了生產設備的革新。
在控制柜的設計、制造過程中融入人力的革新,就能更好的實現控制柜的簡化和先進化。
歐姆龍對于控制柜內用產品以 “Value Design for Panel *1” 為共通理念, 這些產品的組合將實現控制柜的進化和制作過程的革新。
*1 Value Design for Panel
對于控制柜內用產品以“Value Design for Panel(以下稱為Value Design)”為共通理念。
配套使用Value Design的產品將進一步提升控制柜的價值。
用Push-In Plus端子臺簡單地配線
無需工具,插入即可。
Push-In Plus端子臺的出現將有效減少配線作業的負擔和工時。

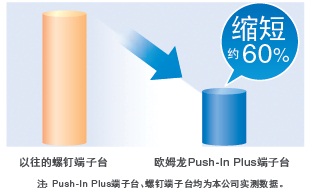

用Push-In Plus端子臺大幅削減配線工時

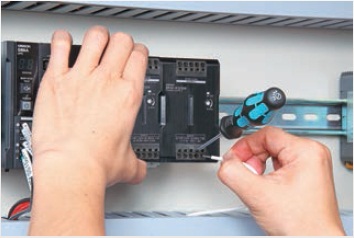

用螺絲刀保持住, 可以進行雙手作業
利用樹脂部件和彈簧, 使螺絲刀保持最佳可視角度。
將多股線直接連接到端子上時, 能更方便地固定到目標端子上, 使作業順利進行。
方便插入
歐姆龍的Push-In Plus端子臺為您帶來猶如耳機插口的使用感受。
為減少作業負擔、提高配線品質作出貢獻。
不易松脫
不僅可以輕松插入, 還能牢固地固定電線。利用成熟的結構設計技術和制造技術生產的彈簧, 不僅能提高操作性, 還可確?煽啃。強度與螺釘端子臺相同。
無需加緊
Push-In Plus端子臺與螺釘端子臺不同,無需加強擰緊。不僅配線不費時間,檢查時、發貨(運輸)時、維護時都不會產生工時。

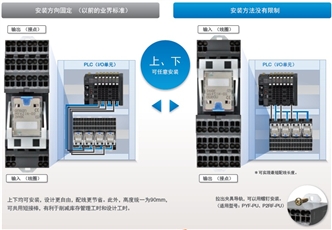

支持上下任意安裝, 柜內設計自由度大
安裝方向沒有限制,可自由、高效地進行柜內配線

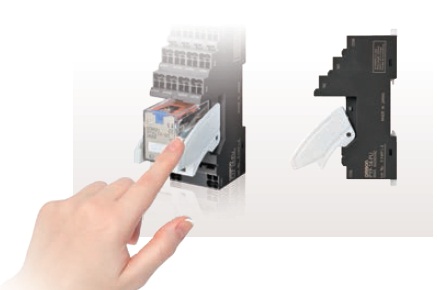

標配分離桿
Push-In Plus端子臺繼電器系列全部標配有分離桿,方便固定和拆卸繼電器。
已獲得主要安全標準
可在世界各地放心使用的通用設計。
使用PLC 電纜, 可進一步節省配線
在纖薄型I/O繼電器(G2RV-SR/G3RV-SR)中 使用PLC接口單元時
1條PLC電纜可直接連接8個單元,有效削減配線工時

額定規格(環境溫度 25℃)
輸入
G3RV-SR700/500-A系列
| 額定電壓 |
額定電流 |
動作電壓 |
復位電壓 |
輸入電壓 |
| AC |
DC |
額定電壓的比例 |
| 50Hz |
60Hz |
| DC12V |
─ |
─ |
15.0mA |
10.8V以下 |
1V以上 |
±10% |
| DC24V |
─ |
─ |
12.0mA |
21.6V以下 |
| AC/DC24V |
11.3mA |
11.4mA |
11.0mA |
21.6V以下 |
| AC/DC48V |
6.8mA |
6.9mA |
6.0mA |
43.2V以下 |
| AC100V |
6.2mA |
6.2mA |
─ |
90V以下 |
| AC110V |
6.2mA |
6.2mA |
─ |
99V以下 |
| AC200V |
3.7mA |
4.4mA |
─ |
180V以下 |
| AC230V |
3.8mA |
4.6mA |
─ |
207V以下 |
G3RV-SR700/500-AL系列
| 額定電壓 |
額定電流 |
動作電壓 |
復位電壓 |
輸入電壓 |
| AC |
DC |
額定電壓的比例 |
| 50Hz |
60Hz |
| DC12V |
─ |
─ |
15.0mA |
10.8V以下 |
1V以上 |
±10% |
| DC24V |
─ |
─ |
12.0mA |
21.6V以下 |
| AC/DC24V |
11.4mA |
11.5mA |
11.0mA |
21.6V以下 |
| AC/DC48V |
7.7mA |
7.7mA |
6.9mA |
43.2V以下 |
| AC100V |
7.3mA |
7.3mA |
─ |
90V以下 |
| AC110V |
7.3mA |
7.3mA |
─ |
99V以下 |
| AC200V |
3.8mA |
4.6mA |
─ |
180V以下 |
| AC230V |
3.9mA |
4.7mA |
─ |
207V以下 |
G3RV-SR700/500-D系列
| 額定電壓 |
額定電流 |
動作電壓 |
復位電壓 |
輸入電壓 |
| AC |
DC |
額定電壓的比例 |
| 50Hz |
60Hz |
| DC12V |
─ |
─ |
8.0mA |
10.8V以下 |
1V以上 |
±10% |
| DC24V |
─ |
─ |
4.6mA |
21.6V以下 |
| AC/DC24V |
5.0mA |
5.1mA |
4.3mA |
21.6V以下 |
| AC/DC48V |
6.8mA |
6.9mA |
6.0mA |
43.2V以下 |
| AC100V |
6.2mA |
6.2mA |
─ |
90V以下 |
| AC110V |
6.2mA |
6.2mA |
─ |
99V以下 |
| AC200V |
3.7mA |
4.4mA |
─ |
180V以下 |
| AC230V |
3.9mA |
4.5mA |
─ |
207V以下 |
輸出
| 項目 |
G3RV-SR700/500-A(L) |
G3RV-SR700/500-D |
| 額定負載電壓 |
AC100~240V(50/60Hz) |
DC5~24V |
| 負載電壓范圍 |
AC75~264V(50/60Hz) |
DC3~26.4V |
| 負載電流 |
0.1~2A(使用環境溫度=25℃) |
100μA~3A(使用環境溫度=25℃) |
| 浪涌ON電流耐量 |
30A(60Hz、1個周期) |
30A(60Hz、1個周期) |
| 電流平方、焦耳積分值(參考值) |
15A2s |
9A2s |
| 施加負載容量 |
400W
(輸出電壓:AC200V) |
72W
(輸出電壓:DC24V) |
性能
| 項目 |
G3RV-SR700/500-A |
G3RV-SR700/500-AL |
G3RV-SR700/500-D |
| 動作時間 |
負載電源的1/2周期
+1ms以下 |
3ms以下 |
6ms以下 |
| 復位時間 |
60ms以下 |
60ms以下 |
60ms以下 |
| 輸出ON電壓下降 |
1.6V (RMS)以下 |
─ |
| 輸出ON電阻 |
─ |
0.3Ω以下(DC24V時) |
| 漏電流 |
5mA以下(AC200V、50/60Hz時) |
10μA以下(DC24V時) |
| 絕緣電阻 |
100MΩ以上(DC500V時) |
| 耐電壓 |
輸入輸出之間 AC2,500V 50/60Hz 1min |
| 振動 |
誤動作:10~55~10Hz、雙振幅0.70mm |
| 沖擊 |
300m/s2 |
| 使用環境溫度 |
保存時:-30~+100℃ (無結冰、結露)
使用時:-30~+55℃ (無結冰、結露) |
| 使用環境濕度 |
45~85%RH |
| 質量 |
約38 g |
| 污染度 |
2 |
| 滿足IEC60529的保護等級 |
IP20 |
| 額定脈沖耐電壓 |
4.0kV/Ⅲ |
| 負載類別 |
LC-A |
DC-12 |
| 過載電流分布 |
1.5Ie 1.1Ue
5s ON、10s OFF、10個周期 |
| 額定絕緣電壓 |
240V |
國際標準認證
UL 508 (文件No.E64562)
| 型號 |
輸入額定規格 |
開關部 |
| G3RV-SR700/500-D系列 |
DC12、24V
AC/DC24、48V
AC100、110、200、230V |
DC24V 3A(電阻負載)25℃時 |
| G3RV-SR700/500-A(L)系列 |
DC12、24V
AC/DC24、48V
AC100、110、200、230V |
AC240V 2A(電阻負載)25℃時 |
TÜV(EN 62314)
| 型號 |
輸入額定規格 |
開關部 |
| G3RV-SR700/500-D系列 |
DC12、24V
AC/DC24、48V
AC100、110、200、230V |
DC24V 3A(電阻負載) |
| G3RV-SR700/500-A(L)系列 |
DC12、24V
AC/DC24、48V
AC100、110、200、230V |
AC240V 2A(電阻負載) |
|
