當前位置：首頁 > 歐姆龍omron > 歐姆龍繼電器

歐姆龍OMRON 加熱器用固態繼電器G3PJ系列

部件型號：G3PJ

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

利用緊密安裝（3臺）時也可進行25A通電（G3PJ-□25B （-PU））的低發熱型單相SSR，為控制柜的小型化作出貢獻。還備有輸入Push-In端子型

規格參數

賦予控制柜全新的價值

控制柜作為制造現場的心臟。其革新決定了生產設備的革新。
在控制柜的設計、制造過程中融入人力的革新，就能更好的實現控制柜的簡化和先進化。
歐姆龍對于控制柜內用產品以 “Value Design for Panel ” 為共通理念，
這些產品的組合將實現控制柜的進化和制作過程的革新。

對于控制柜內用產品以“Value Design for Panel（以下稱為Value Design）”為共通理念。
配套使用Value Design的產品將進一步提升控制柜的價值。

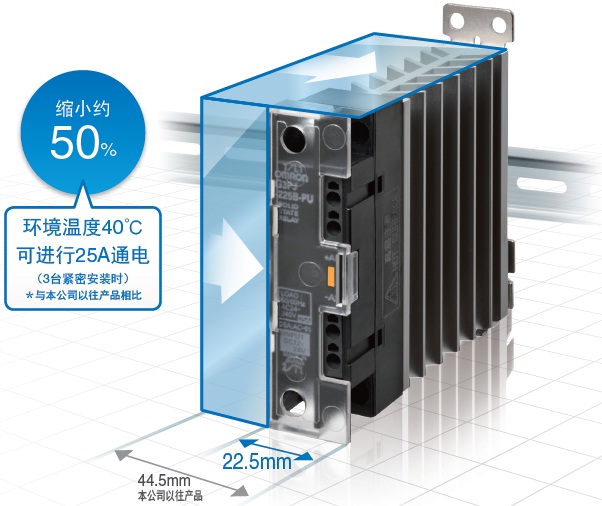

寬度僅為22.5mm，為省空間作出貢獻，同時實現方便的配線和設計

頂級的纖薄尺寸仍支持緊密安裝

利用固態繼電器的小型化，實現控制柜本體/冷卻裝置的小型化，還支持緊密安裝，可進一步節省安裝空間。

＊安裝方法可在DIN導軌安裝、螺釘安裝中任意選擇。

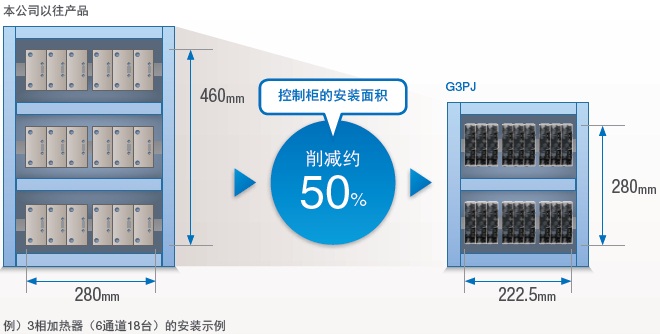

如果控制柜大量使用固態繼電器，可大幅縮小尺寸

提高溫度特性＆符合強化絕緣等海外標準

Listing認證品，可削減申請UL的工時。

·新部件、功能提升部件隨時都可使用！
·即使因調整、故障等需要變更部件，也可隨時采購！

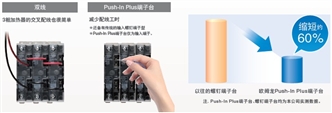

用Push-In Plus端子臺簡單地配線

無需工具，插入即可。
Push-In Plus端子臺的出現將有效減少配線作業的負擔和工時。

請點擊此處，查看大圖。

額定值

●輸入（環境溫度25℃）

項目		額定電壓	使用電壓范圍	輸入電流	動作電壓	復位電壓
型號		額定電壓	使用電壓范圍	輸入電流	動作電壓	復位電壓
G3PJ-2□□B (-PU) / G3PJ-5□□B (-PU)		DC12～24V	DC9.6～30V	7mA以下	DC9.6V以下	DC1.0V以上

●輸出

項目	額定負載電壓	負載電壓范圍	負載電流	浪涌ON電流耐量	I²t
型號	額定負載電壓	負載電壓范圍	負載電流	浪涌ON電流耐量	I²t
G3PJ-215B (-PU)	AC24～240V 50/60Hz	AC19～264V 50/60Hz	單獨 15A/緊密* 18A	150A (60Hz 1周期)	260A²s
G3PJ-225B (-PU)	AC24～240V 50/60Hz	AC19～264V 50/60Hz	單獨 25A/緊密* 27A	220A (60Hz 1周期)	1260A²s
G3PJ-515B (-PU)	AC100～480V 50/60Hz	AC75～528V 50/60Hz	單獨 15A/緊密* 23A	150A (60Hz 1周期)	1350A²s
G3PJ-525B (-PU)	AC100～480V 50/60Hz	AC75～528V 50/60Hz	單獨 25A/緊密* 27A	220A (60Hz 1周期)	6600A²s

* 3臺緊密安裝時

性能

型號	G3PJ-2□□B (-PU)	G3PJ-5□□B (-PU)
項目	G3PJ-2□□B (-PU)	G3PJ-5□□B (-PU)
動作時間	負載電源頻率的1/2周期+1ms以下
復位時間	負載電源頻率的1/2周期+1ms以下
輸出ON電壓下降	1.6V (RMS)以下	1.8V (RMS)以下
漏電流	10mA以下(AC240V時)	20mA以下(AC480V時)
絕緣電阻	100MΩ以上(DC500V兆歐表)
耐電壓	AC2,500V 50/60Hz 1分鐘	AC4,000V 50/60Hz 1分鐘
振動	10～55～10Hz 單振幅0.35mm (雙振幅0.70mm)(DIN導軌安裝)
沖擊	300m/s² (DIN導軌安裝)
保存溫度	-30～+100℃ (無結冰、結露)
使用環境溫度	-30～+80℃ (無結冰、結露)
使用環境濕度	45～85%RH
重量	約240g
