在一個單元中最多支持四種輸入：鉑電阻、熱電偶和DC電流/電壓。（單獨為每個輸入設定輸入類型。）

CJ1W-PTS15絕緣型熱電偶輸入單元

項目		規格
型號		CJ1W-PTS15
適用的控制器		CJ 系列
單元分類		CJ系列高功能I/O單元
安裝位置		CJ系列CPU裝置或CJ系列擴展裝置
最大單元數		40 (在容許電流消耗和功耗范圍內)
單元編號		00～95 (不能重復高功能I/O單元編號。)
使用CPU單元進行數據交換的區域	高功能I/O單元區域 (操作數據)	10字/單元熱電偶輸入單元到CPU單元：所有過程值、過程值報警(LL、L、H、HH)、轉換數據啟動標志、傳感器錯誤。
	分配給高功能I/O單元的DM區域字 (設定參數)	100字/單元 CPU單元到熱電偶輸入單元：溫度傳感器類型、輸入范圍(用戶設定)、過程值報警設定(L、H)、零/跨度調整值。
	擴展控制/監控區域字(擴展操作數據)	35字/單元 CPU單元到熱電偶輸入單元：保持功能選擇啟動/復位、調整周期控制、控制位熱電偶輸入單元到CPU單元：調整周期警告/通知(對于每個輸入)、峰值和最低值、頂部和山谷值
	擴展設定區域字 (擴展設定參數)	46字/單元 CPU單元到熱電偶輸入單元：擴展設定區域設定、調整周期控制、峰值和最低值檢測、頂部和山谷檢測
溫度傳感器輸入輸出		2
溫度傳感器類型		可以為兩個輸入逐個設定傳感器類型、輸入范圍和定標，每個都可以從B、E、J、K、L、N、R、S、T、U、WRe5-26、PL II和mV中選擇。
定標		要存儲在CIO區中已分配字的數據必須進行定標(使用用戶設定的最小值和最大值) (分別設定2點輸入)。例如，數據可以按0%～100%存儲。.
CIO區中的數據存儲		通過按輸入范圍中的實際過程數據順序執行以下處理推導出的值將以四位十六進制(二進制值) 形式存儲在CIO區的已分配字中。 1) 平均值處理→ 2) 定標→ 3) 零/跨度調整→ 4) 輸出限制
精度 (25 °C)		±0.05% (取決于使用的傳感器和測量到的溫度。有關詳細信息，請參見Catalog的“按傳感器類型和測量到的溫度范圍列出的精度”。)
溫度系數		±0.01% /°C (對于電動勢的全定標。*)
分辨率		1/64000
冷接點補償錯誤		±1°C， 20 ±10°C
最大信號輸入		±120 mV
輸入阻抗		20 kΩ以上
輸入斷線檢測電流		0.1 μA(典型)
預熱時間		45 min
響應時間		100 ms(輸入0%～90%的運行時間，適用于±100mV步進輸入，且?guī)?個樣本的移動平均數)
轉換時間		10 ms/2 點輸入
將數據存儲在CPU單元中的最長時間		轉換周期 + 一個CPU單元周期
斷線檢測		在每個輸入檢測斷線并打開(ON) 斷線檢測標志。硬件檢測時間：大約0.5s以下出現斷線時的過程值超范圍方向可以指定。(高： 115%的設定輸入范圍；低： -15%的設定輸入范圍)
功能	平均值處理(輸入過濾器)	計算指定數量的過程值(1～127) 的移動平均數，并將該值存儲在CIO區中作為過程值。
	過程值報警	可使用過程值4點報警(LL、L、H、HH)、報警磁滯和ON延時計時器(0～59s)
	變化率計算	計算每個比較時間間隔(1～15s) 的變化量。
	變化率報警	可使用變化率2點報警(L、H)、報警磁滯(與過程值報警共享) 和ON延時計時器(0～59s，與過程值報警共享)
	調整周期控制	執行零/跨度調整時，日期內部記錄在單元中。在預設零/跨度調整周期和剩余通知天數已過時，(在擴展設定區域中分配)，此功能將打開警告標志以通知應該重新調整。
	峰值和最低值檢測	此功能將檢測最大(峰值) 和最小(最低值) 模擬量輸入值，從分配給擴展控制/監控區域的保持啟動位(輸出) 打開(ON)，直至關閉(OFF)，并將其存儲在擴展控制/監控區域中。
	頂部和山谷檢測	此功能將檢測模擬量輸入的頂部和山谷值，從分配給擴展控制/監控區域的保持啟動位(輸出) 打開(ON)，直至關閉(OFF)，并將其存儲在擴展控制/監控區域中。
絕緣		在輸入控制信號之間，以及輸入之間：變壓器絕緣(電源)，和光耦合器絕緣(信號)。冷接點補償電路：與輸入2無絕緣
絕緣電阻		輸入之間20MΩ (DC500V)
耐電壓		輸入之間： AC1,000V， 50/60Hz，持續1分鐘，漏電流10mA以下
外部連接		端子塊(可拆卸)
單元編號設定		通過正面板上的旋轉開關設定， 0～95。
指示燈		正面板上的四個LED指示燈(用于正常操作、在熱電偶輸入單元中檢測到錯誤、與CPU單元相關的錯誤以及使用外部電源)。
正面板連接器		傳感器輸入連接器端子塊(可拆卸)
對CPU單元周期時間的影響		0.3 ms
電流消耗		5 V DC，180mA以下
外部電源		DC24V +10%/-15% 60mA以下，沖擊電流： 1ms時最大為20A (外部DC24V電源必須被絕緣。)
外形尺寸		31 × 90 × 65 mm (W × H × D)
質量		150 g 以下
標準附件		兩個冷接點傳感器(安裝在端子塊中)

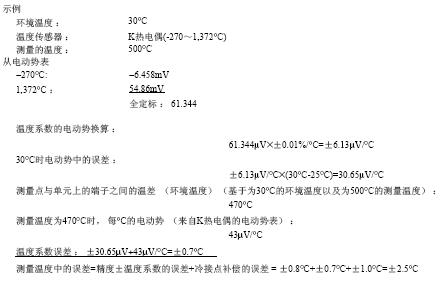

*用于計算溫度測量值誤差的方式在下面提供,包括溫度系數。“電動勢的全定標” 是每個熱電偶轉換為電動勢的上限和下線之差。

CJ1W-PTS51絕緣型熱電偶輸入單元

項目		規格
型號		CJ1W-PTS51
適用的控制器		CJ 系列
單元分類		CJ系列高功能I/O單元
安裝位置		CJ系列CPU裝置或CJ系列擴展裝置
最大單元數		40(在容許電流消耗和功耗范圍內)
單元編號		00～95 (不能重復高功能I/O單元編號。)
使用CPU單元進行數據交換的區域	高功能I/O單元區域 (操作數據)	10字/單元熱電偶輸入單元到CPU單元：所有過程值、過程值報警(L、H)、轉換數據啟用標志、傳感器錯誤、冷接點傳感器錯誤
使用CPU單元進行數據交換的區域	分配給高功能I/O單元的DM區字 (設定參數)	100字/單元 CPU單元到熱電偶輸入單元：溫度傳感器類型、輸入范圍(對于所有I/O都相同)、過程值報警設定(L、H)、零/跨度調整值。
溫度傳感器輸入數		4
溫度傳感器類型		可以從K、J、L、R、S、T、B中選擇(所有輸入的設定都相同。)
CIO區中的數據存儲		輸入范圍中的實際過程數據將以四位十六進制(二進制或BCD值) 形式存儲在CIO區的已分配字中。
精度(25°C) (參見注釋)		選擇攝氏度時： ±0.3%的PV或±1°C，取較大者， ±1位以下選擇華氏度時： PV±0.3%或±2°F，取較大者， ±1位以下但是， K和T (-100°C或較低) 和L的精度是±2°C ±1位以下 R和S (200°C或較低) 的精度是±3°C ±1位以下。未指定B (400°C或較低) 的精度。 PV ：過程值數據
溫度特性		請參見Catalog上的“根據熱電偶類型的溫度特性”。
預熱時間		30 min
轉換時間		250ms/4點輸入
將數據存儲在CPU單元中的最長時間		轉換周期 + 一個CPU單元周期
傳感器錯誤檢測		除B以外的其他輸入類型：如果設定輸入范圍的上限或下限超過20°C或20°F就會檢測到傳感器錯誤并開啟傳感器錯誤標志�？梢灾付▊鞲衅麇e誤發生時過程值超范圍方向(高：設定輸入范圍+20°C或+20°F,低：設定輸入范圍-20°C或-20°F)。 B輸入類型：如果超過上限(1,820°C或3,220°F) 或者下限(0°C或0°F) 就會檢測到傳感器錯誤并打開傳感器錯誤標志�？梢灾付▊鞲衅麇e誤發生時過程值超范圍方向(高：設定輸入范圍1,820°C或3,220°F, 低：設定輸入范圍0°C或0°F)。
功能	過程值報警	過程值2點報警(HH、H、LL、L)、報警磁滯和ON延時計時器(0～60s) 可用。外部報警輸出：每個輸入一個(H或L)
功能	外部報警輸出	NPN輸出(帶短路保護) 外部電源電壓： DC20.4～26.4V 最大開關容量： 100mA (對于一個輸出) 漏電流： 0.3mA以下殘留電壓： 3V以下
絕緣		在輸入和控制信號之間：電源變壓器和信號的光耦合器在每個輸入之間：變壓器(電源) 和光耦合器(信號)。
絕緣電阻		20MΩ以下(DC500V)。在所有輸出和NC端子和外部AC端子(電源單元) 之間在所有輸入端子和外部AC端子(電源單元) 之間在所有輸入端子和所有輸出端子之間在所有外部DC端子(輸入、輸出和NC端子) 和FG板之間在所有輸入和輸出端子和所有NC端子之間
耐電壓		在所有輸出和NC端子和外部AC端子(電源單元) 之間 AC2,000V， 50/60Hz 1分鐘，檢測電流： 1mA 在所有輸入端子和外部AC端子(電源單元) 之間在所有輸入端子和所有輸出端子之間在所有外部DC端子(輸入、輸出和NC端子) 和FG板之間 AC1,000V， 50/60Hz 1分鐘，檢測電流： 1mA 在所有通道之間AC500V， 50/60Hz 1分鐘，檢測電流： 1mA
外部連接		端子塊(可拆卸)
單元編號設定		通過正面板上的旋轉開關設定， 0～95。
指示燈		正面板上的七個LED指示燈(用于正常操作、在熱電偶輸入單元中檢測到錯誤、與CPU單元相關的錯誤和四個用于外部報警輸出的指示燈。)
電流消耗(電源單元供電)		5 V DC， 250mA以下
外形尺寸		31 × 90 × 65 mm (W × H × D)
質量		150 g 以下

CJ1W-PTS16絕緣型鉑電阻輸入單元（Pt100、JPt100、Pt50、Ni508.4）

項目		規格
型號		CJ1W-PTS16
適用的控制器		CJ系列
單元分類		CJ系列高功能I/O單元
安裝位置		CJ系列CPU裝置或CJ系列擴展裝置
最大單元數		40 (在容許電流消耗和功耗范圍內)
單元編號		00～95 (不能重復高功能I/O單元編號。)
使用CPU單元進行數據交換的區域	高功能I/O單元區域 (操作數據)	10字/單元鉑電阻輸入單元到CPU單元：所有過程值、過程值報警(LL、L、H、HH)、變化率值、變化率報警(L、H)、斷線報警、調整周期結束/通知。
	分配給高功能I/O單元的DM區域字 (設定參數)	100字/單元 CPU單元到鉑電阻輸入單元：溫度傳感器類型、輸入范圍(用戶設定)、要存儲在CIO區中的已分配字的過程值數據的定標、變化率輸入范圍、變化率數據的定標、用于移動平均數的項目數、過程值報警設定(LL、L、H、HH)、變化率報警設定(L、H)、零/跨度調整值。
	擴展控制/監控區域字(擴展操作數據)	35字/單元 CPU單元到鉑電阻輸入單元：保持功能選擇啟動/復位、調整周期控制、控制位鉑電阻輸入單元到CPU單元：調整周期警告/通知、峰值和最低值、頂部和山谷值
	擴展設定區域字 (擴展設定參數)	46字/單元 CPU單元到鉑電阻輸入單元：擴展設定區域設定、調整周期控制、峰值和最低值檢測、頂部和山谷檢測
溫度傳感器輸入輸出		2
溫度傳感器類型		Pt100 (JIS、IEC)、JPt100、Pt50、Ni508.4 傳感器類型、輸入范圍和工業單元定標對于每2個輸入均獨立。
定標		要存儲在CIO區中已分配字的數據必須進行定標(使用用戶設定的最小值和最大值) (分別設定2點輸入)。數據可以按0%～100%存儲。
CIO區中的數據存儲		通過按輸入范圍中的實際過程數據順序執行以下處理推導出的值將以四位十六進制(二進制值)形式存儲在CIO區的已分配字中。 1) 平均值處理→ 2) 定標→ 3) 零/跨度調整→ 4) 輸出限制
精度(25 °C)		以下項的較大者： ±0.05%或±0.1°C
溫度系數		Pt100: 0.009%/°C JPt100: 0.01%/°C Pt50: 0.02%/°C Ni508.4: 0.012%/°C
分辨率		1/64,000
傳感方式		3線方式
冗余導線電阻		20Ω以下(每條電線)
輸入檢測電流		0.5 mA
預熱時間		10 min
響應時間		100 ms (輸入0%～90%的運行時間，適用于步進輸入，且?guī)?個樣本的移動平均數)
轉換時間		10ms/2點輸入
將數據存儲在CPU單元中最長時間		轉換周期 + 一個CPU單元周期
斷線檢測		在每個輸入檢測斷線并打開(ON) 斷線檢測標志。硬件檢測時間：大約0.5s以下出現斷線時的過程值超范圍方向可以指定。(高： 115%的設定輸入范圍；低： -15%的設定輸入范圍)
功能	平均值處理(輸入過濾器)	計算指定數量的過程值(1～128) 的移動平均數，并將該值存儲在CIO區中作為過程值。
	過程值報警	過程值4點報警(HH、H、LL、L)、報警磁滯和ON延時計時器(0～60s可用)。
	變化率計算	計算每個比較時間間隔(1～16s) 的變化量。
	變化率報警	變化率2點報警(H、L)、報警磁滯和ON延時計時器(0～60s可用，與過程值報警共享)。
	調整周期控制	執行零/跨度調整時，日期內部記錄在單元中。在預設零/跨度調整周期和剩余通知天數已過時，此功能將打開(ON) 警告標志以通知應該重新調整。
	峰值和最低值檢測	檢測最大(峰值) 和最小(最低值) 模擬量輸入值，從分配給擴展控制/監控區域的保持啟動位(輸出) 打開(ON)，直至關閉(OFF)。這些值將作為峰值和最低值存儲在擴展控制/監控區域中。
	頂部和山谷檢測	此功能將檢測模擬量輸入的頂部和山谷值，從分配給擴展控制/監控區域的保持啟動位(輸出)打開(ON)，直至關閉(OFF)。這些值將作為頂部和山谷值存儲在擴展控制/監控區域中。
絕緣		在溫度輸入之間和在輸入端子和控制器信號之間：變壓器絕緣電源，光耦合器絕緣信號。
絕緣電阻		輸入之間20MΩ (DC500V)
耐電壓		輸入之間： AC1,000V， 50/60Hz，持續1分鐘，漏電流10mA以下
外部連接		端子塊(可拆卸)
單元編號設定		通過正面板上的旋轉開關設定， 0～95。
指示燈		正面板上的四個LED指示燈(用于正常操作、在鉑電阻輸入單元中檢測到錯誤、CPU單元處檢測到的錯誤以及使用外部電源)。
正面板連接器		傳感器輸入連接器端子塊(可拆卸)
電流消耗		DC5V， 180mA以下
外部電源		DC24V +10%/-15% 70mA以下，沖擊電流： 1ms時最大為20A (外部DC24V電源必須被絕緣。)
外形尺寸		31 × 90 × 65 mm (W × H × D)
質量		150g以下
標準附件		無

CJ1W-PTS52絕緣型鉑電阻輸入單元（Pt100、JPt100）

項目		規格
型號		CJ1W-PTS52
適用的控制器		CJ 系列
單元分類		CJ系列高功能I/O單元
安裝位置		CJ系列CPU裝置或CJ系列擴展裝置
最大單元數		40(在容許電流消耗和功耗范圍內)
單元編號		00～95 (不能重復高功能I/O單元編號。)
使用CPU單元進行數據交換的區域	高功能I/O單元區 (操作數據)	10字/單元鉑電阻輸入單元到CPU單元：所有過程值、過程值警報(L、H)、轉換數據啟動標志、傳感器錯誤。
使用CPU單元進行數據交換的區域	分配給高功能I/O單元的DM區字 (設定參數)	100字/單元 CPU單元到鉑電阻輸入單元：溫度傳感器類型、輸入范圍(用戶設定)、過程值報警設定(L、H)、零/跨度調整值。
溫度傳感器輸入數		4
溫度傳感器類型		Pt100 (JIS、IEC)， JPt100 傳感器類型、輸入范圍和工業單位定標對于所有I/O均相同。
CIO區中的數據存儲		輸入范圍中的實際過程數據將以四位十六進制(二進制或BCD值) 形式存儲在CIO區的已分配字中。
精度(25°C) (參見注釋)		±0.3%的PV或±0.8°C，取較大者， ±1位以下 ±0.3%的PV或±1.6°F，取較大者， ±1位以下 PV ：過程值數據
溫度特性		請參見Catalog上的“根據鉑電阻類型確定溫度特性”。
傳感方式		3線方式
導體電阻的影響		0.4°C/Ω以下
預熱時間		10 min
轉換時間		250ms/4點輸入
將數據存儲在CPU單元中的最長時間		轉換周期 + 一個CPU單元周期
傳感器錯誤檢測		在每個輸入檢測傳感器錯誤并打開(ON)傳感器錯誤標志。硬件檢測時間：大約0.5s以下出現傳感器錯誤時的過程值超范圍方向可以指定。(高：設定輸入范圍的+20位；低：設定輸入范圍的-20位)
功能	過程值報警	過程值2點報警(H, L)，報警調節靈敏度和ON延時計時器(0～60s可用)。
功能	外部報警輸出	NPN輸出(帶短路保護) 外部電源電壓： DC20.4～26.4V 最大開關容量： 100mA (對于一個輸出) 漏電流： 0.3mA以下殘留電壓： 3V以下
絕緣		在輸入和控制信號之間：電源變壓器和信號的光耦合器在每個輸入之間：電源變壓器和信號的光耦合器
絕緣電阻		20MΩ以下(DC500V)。在所有輸出和NC端子和外部AC端子(電源單元) 之間在所有輸入端子和外部AC端子(電源單元) 之間在所有輸入端子和所有輸出端子之間在所有外部DC端子(輸入、輸出和NC端子) 和FG板之間在所有輸入和輸出端子和所有NC端子之間
耐電壓		在所有輸出和NC端子和外部AC端子(電源單元) 之間 AC2000V， 50/60Hz持續1分鐘，檢測電流： 1mA 在所有輸入端子和外部AC端子(電源單元) 之間在所有輸入端子和所有輸出端子之間在所有外部DC端子(輸入、輸出和NC端子) 和FG板之間 AC1,000V， 50/60Hz持續1分鐘，檢測電流： 1mA 在所有通道之間 AC500V， 50/60Hz 1分鐘，檢測電流： 1mA
外部連接		端子塊(可拆卸)
單元編號設定		通過正面板上的旋轉開關設定， 0～95。
指示燈		正面板上的七個LED指示燈(用于正常操作、在鉑電阻輸入單元中檢測到錯誤、在CPU單元處檢測到的錯誤和四個用于外部報警輸出的指示燈。)
電流消耗(電源單元供電)		最大DC5V 250mA
外形尺寸		31×90×65mm (W×H×D) 注：包括底座的高度是145mm
質量		150g以下
