可在含水的場合放心使用。
※ 使用Y92S-29防水墊時

額定規格

型號		H7CX-A114□-N	H7CX-A11□-N	H7CX-A4□-N
種類		預置計數器
技能		1級預置計數器、總預置計數器(切換) *1
額定規格	*電源電壓 2**	• AC100～240V 50/60Hz • AC24V 50/60Hz/DC12～24V		・AC100～240V 50/60Hz ・DC12～24V
	容許電壓變動范圍	額定電源電壓的85～110%(DC12～24V為90～110%)
	功耗	約9.4VA(AC100～240V)、約7.2VA/4.7W(AC24V/DC12～24V)、約3.7W(DC12～24V)
安裝方法		嵌入式安裝、表面安裝(共用)		嵌入式安裝
外部連接方法		11腳插座		帶螺釘?shù)亩俗?/span>
保護結構		IEC標準 IP66、UL508 Type4X(室內)、但僅限面板表面(防水墊使用Y92S-29時)
輸入信號		CP1、CP2、復位、總復位
計數器	最高計數速度	30Hz(最小脈沖寬度16.7ms)、10kHz（最小脈沖寬度0.05ms）的切換（ON/OFF比1：1） *CP1、 CP2共通設定
	輸入模式	增量、減量、增量/減量模式(UP/DOWN A(指令輸入)、UP/DOWN B(獨立輸入)、UP/DOWN C(相位差輸入))
	輸出模式	N、F、C、R、K-1、P、Q、A、K-2、D、L
	單穩時間	0.01～99.99s
	復位方式	外部復位(最小信號寬度1ms、20ms切換)、手動復位、自動復位(按照C、R、P、Q模式的動作進行的內部復位)
轉速表		參見樣本
預定標功能		有(0.001～9.999)	有(0.001～99.999)	有(0.001～9.999)
小數點設定		有(下3位)
傳感器等待時間		290ms以下(在傳感器等待時間內控制輸出OFF且無輸入)
輸入方式		無電壓輸入短路時阻抗：1kΩ以下（0Ω時漏電流約為12mA）、短路時殘留電壓：3V以下、開路時阻抗：100kΩ以上電壓輸入　　“H”電平：DC4.5～30V、“L”電平：DC0～2V（輸入電阻約4.7kΩ）無電壓 (NPN) 輸入/電壓 (PNP) 輸入（切換）
外部設備供給電源		DC12V(±10%) 100mA(H7CX-A□D除外) ※詳情請參見樣本上的“使用注意事項”。
控制輸出		• 接點輸出型 AC250V/DC30V 3A 電阻負載（cosφ =1）最小使用負載：DC5V 10mA(P水準、參考值) • 晶體管輸出型 DC30V max. 100mA max. 殘留電壓DC1.5V以下(大約1V)漏電流0.1mA以下

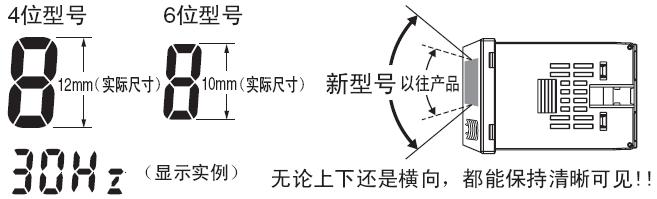

*顯示方式 3**		7段陰極LCD顯示字符高度計數值：12mm(紅色) 設定值：6mm(綠色)	7段陰極LCD顯示字符高度計數值：10mm(紅色) 設定值：6mm(綠色)	7段陰極LCD顯示字符高度計數值：12mm(紅色/綠色/橙色切換) 設定值： 6mm(綠色)
位數		4位 -999～9999 (-3位～+4位)	6位 -99999～999999 (-5位～+6位)	4位 -999～9999 (-3位～+4位)
停電記憶方式		EEP-ROM(改寫次數10萬次以上)數據保持：10年以上
使用溫度范圍		-10～+55℃、緊密安裝時：-10～+50℃(無結冰、結露)
儲存溫度范圍		-25～+70℃(無結冰、結露)
使用環境濕度		25～85%

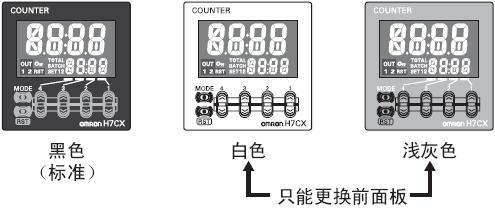

外殼顏色		黑色(N1.5)(前面部為另售面板，可選淺灰色、白色)
附件		-		嵌入式安裝用適配器、防水墊、端子蓋

型號		H7CX-A□-N	H7CX-A4W□-N	H7CX-AW□-N
種類		預置計數器		預置計數器/轉速表
技能		1級預置計數器、總預置計數器(切換) *1	1級預置計數器、 2級預置計數器、總預置計數器*1、 Batch counter、 Dual counter、雙計數器(切換)	1級預置計數器、 2級預置計數器、總預置計數器*1、 Batch counter、 Dual counter、雙計數器、轉速表(切換)
額定規格	*電源電壓 2**	・AC100～240V 50/60Hz ・DC12～24V		・AC100～240V 50/60Hz ・AC24V 50/60Hz/DC12～24V ・DC12～24V
	容許電壓變動范圍	額定電源電壓的85～110%(DC12～24V為90～110%)
	功耗	約9.4VA(AC100～240V)、約7.2VA/4.7W(AC24V/DC12～24V)、約3.7W(DC12～24V)
安裝方法		嵌入式安裝
外部連接方法		帶螺釘?shù)亩俗?/span>
保護結構		IEC標準 IP66、UL508 Type4X(室內)、但僅限面板表面(防水墊使用Y92S-29時)
輸入信號		CP1、CP2、復位、總復位		CP1、CP2、復位1、復位2
計數器	最高計數速度	30Hz(最小脈沖寬度16.7ms)、10kHz（最小脈沖寬度0.05ms）的切換（ON/OFF比1：1） *CP1、 CP2共通設定
	輸入模式	增量、減量、增量/減量模式(UP/DOWN A(指令輸入)、UP/DOWN B(獨立輸入)、UP/DOWN C(相位差輸入))
	輸出模式	N、F、C、R、K-1、P、Q、A、K-2、D、L		N、F、C、R、K-1、P、Q、A、 K-2、D、L、H
	單穩時間	0.01～99.99s
	復位方式	外部復位(最小信號寬度1ms、20ms切換)、手動復位、自動復位(按照C、R、P、Q模式的動作進行的內部復位)
轉速表		參見樣本
預定標功能		有(0.001～99.999)	有(0.001～9.999)	有(0.001～99.999)
小數點設定		有(下3位)
傳感器等待時間		290ms以下(在傳感器等待時間內控制輸出OFF且無輸入)
輸入方式		無電壓輸入短路時阻抗：1kΩ以下(0Ω時漏電流約為12mA)、短路時殘留電壓：3V以下、開路時阻抗：100kΩ以上電壓輸入　　“H”電平：DC4.5～30V、“L”電平：DC0～2V(輸入電阻約4.7kΩ) 無電壓 (NPN) 輸入/電壓 (PNP) 輸入(切換)
外部設備供給電源		DC12V(±10%) 100mA(H7CX-A□D除外) ※詳情請參見樣本上的“使用注意事項”。
控制輸出		• 接點輸出型 AC250V/DC30V 3A 電阻負載(cosφ =1) 最小使用負載：DC5V 10mA(P水準、參考值) • 晶體管輸出型 DC30V max. 100mA max. 殘留電壓DC1.5V以下(大約1V)漏電流0.1mA以下
*顯示方式 3**		7段陰極LCD顯示字符高度計數值：10mm(紅色/綠色/橙色切換) 設定值： 6mm(綠色)	7段陰極LCD顯示字符高度計數值：12mm(紅色/綠色/橙色切換) 設定值： 6mm(綠色)	7段陰極LCD顯示字符高度計數值： 10mm(紅色/綠色/橙色切換) 設定值： 6mm(綠色)
位數		6位 -99999～999999 (-5位～+6位)	4位 -999～9999 (-3位～+4位)	6位 -99999～999999 (-5位～+6位) 轉速表時0～999999
停電記憶方式		EEP-ROM(改寫次數10萬次以上)數據保持：10年以上
使用溫度范圍		-10～+55℃、緊密安裝時：-10～+50℃(無結冰、結露)
儲存溫度范圍		-25～+70℃(無結冰、結露)
使用環境濕度		25～85%
外殼顏色		黑色(N1.5)(前面部為另售面板，可選淺灰色、白色)
附件		嵌入式安裝用適配器、防水墊、端子蓋		嵌入式安裝用適配器、防水墊、端子蓋、撥動開關設定用標簽

*1. 1級預置計數器+總計數器的功能。
*2. 請勿將變頻器的輸出用作電源。DC規格的波動在20％以下。
*3. 僅在電源ON時顯示。未通電時不顯示。

轉速表功能的額定

型號	H7CX-A114□-N H7CX-A11□-N H7CX-A4□-N H7CX-A□-N H7CX-A4W□-N	H7CX-AW□-N
輸入模式	無轉速表功能	可從1輸入、 2輸入獨立測量、 2輸入誤差輸入、 2輸入絕對比率輸入、 2輸入誤差比率輸入中選擇
脈沖測量方式		周期測量		脈沖寬度測量
最高計數速度		30Hz (最小脈沖寬度16.7ms)	1輸入模式時 ： 10kHz(最小脈沖寬度0.05ms) 非1輸入模式時 ： 5kHz(最小脈沖寬度0.1ms)	30Hz (最小脈沖寬度16.7ms)	1輸入模式時 ： 10kHz(最小脈沖寬度0.05ms) 非1輸入模式時 ： 5kHz(最小脈沖寬度0.1ms)
最小輸入信號寬度		-	-	30ms＊	輸入模式時 ： 0.2ms 非1輸入模式時 ： 0.4ms *
測量范圍		0.001Hz～30.00Hz	1輸入模式時 ： 0.001Hz～10kHz 非1輸入模式時 ： 0.01～5kHz	0.030～ 999999s	1輸入模式時 ： 0.0002～999999s 非1輸入模式時 ： 0.0004～999999s
采樣周期		最小200ms	最小200ms/連續(最小10ms間隔) 切換	連續(最小10ms間隔)
測量精度		±0.1%F.S. ±1數字位以下（23±5℃時）
輸出模式		輸入模式＝2輸入獨立測量以外時：上下限/范圍/上限/下限 2輸入獨立測量時：上限/下限
自動歸零時間		0.1～999.9s
起動補償定時器		0.0～99.9s
平均功能		可選擇單純平均/移動平均、次數 ： OFF/2次/4次/8次/16次
保持輸入		最小輸入信號寬度： 20ms

* 輸入OFF期間，需要20ms以上。

性能

絕緣電阻		100MΩ以上(DC500V兆歐表)導電部端子與外露的非充電金屬部之間、非連續接點間
耐電壓		充電金屬部與非充電金屬部之間：AC2,000V 50/60Hz 1min 電源與輸入回路之間：AC2,000V 50/60Hz 1min(H7CX-□D□以外) (AC24V/DC12～24V型號為AC1,000V) 控制輸出與電源、輸入回路之間：AC1,000V 50/60Hz 1min(H7CX-□SD□) AC2,000V 50/60Hz 1min(H7CX-□SD□以外) 非連續接點之間：AC1,000V 50/60Hz 1min
脈沖電壓		電源端子之間：3.0kV(AC24V/DC12～24V、DC12～24V型號為1.0kV) 導電部端子與外露非金屬部之間：4.5kV(AC24V/DC12～24V、DC12～24V型號為1.5kV)
抗干擾性		電源端子之間：±1.5kV(DC12～24V型號為±480V) 輸入端子之間：±600V 噪聲模擬器生成的方波噪聲(脈沖寬度100ns/1μs、增加1ns)
靜電耐力		8kV(誤動作)、15kV(毀壞)
振動	耐久	10～55Hz 單振幅0.75mm 3個方向各2h
振動	誤動作	10～55Hz 單振幅0.35mm 3個方向各10min
沖擊	耐久	300m/s² 3軸各方向各3次
沖擊	誤動作	100m/s²3軸各方向各3次
壽命		機械壽命：1,000萬次以上電氣壽命：10萬次以上(AC250V 3A 電阻負載、環境溫度條件：23℃)*
質量		約130g(僅限本體)

* 請確認電氣壽命曲線。

電氣壽命曲線（參考值）

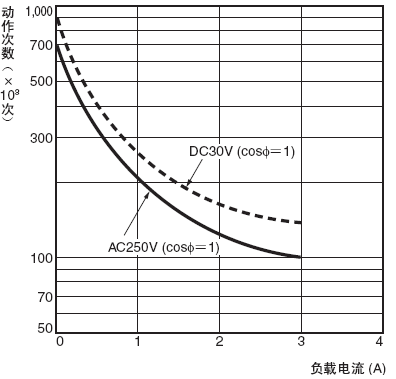

電阻負載

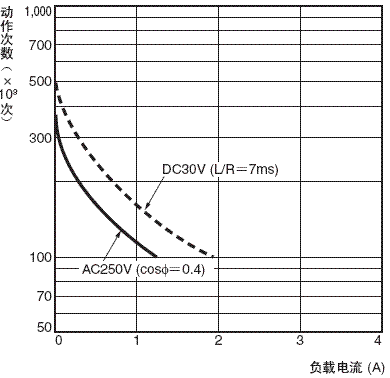

電感負載

適用標準

安全標準

cULus(或cURus)：UL508/CSA C22.2 No.14　*1
EN61010-1(IEC61010-1)：污染度2/過電壓類別Ⅱ
B300 PILOT DUTY　
1/4 HP AC120V、 1/3 HP AC240V、 3A 電阻負載
VDE0106/part100

EMC

(EMI)： EN61326-1　*2
輻射干擾電場強度：EN55011 Group 1 classA
噪音端子電壓：EN55011 Group 1 classA
(EMS)：EN61326-1　*2
靜電放電抑制能力：EN61000-4-2： 4kV 接觸，8kV 大氣中
電場強度抑制能力：EN61000-4-3： 10V/m AM調頻(80MHz～1GHz)，10V/m 脈沖調頻(900MHz±5MHz)
傳導性噪音抑制能力：EN61000-4-6： 10V(0.15～80MHz)
突發噪音抑制能力：EN61000-4-4： 2kV 電源線，1kV I/O信號線
浪涌抑制能力：EN61000-4-5： 1kV 線間(電源線、輸出線(繼電器輸出))，2kV 大地間(電源線、輸出線(繼電器輸出))
電壓陷落/斷電抑制能力：EN61000-4-11：0.5周期、100%(額定電壓)

*1. 插座型（H7CX-A11□/H7CX-A114□）的適用標準如下。
cUL （Listing）：歐姆龍P2CF （-E）插座使用時
cUR （Recognition）：上述以外的插座使用時
*2. 工業用電磁環境（EN/IEC61326-1 第2表）

輸入輸出功能

計數器使用時 （*1）

輸入能力	CP1、CP2	(1)Dual counter以外使用時 • 讀取計數信號。 • 接收增量、減量、增量/減量模式(指令/獨立/相位差)輸入。 (2)使用Dual counter、雙計數器時 • CP1計數信號從CP1輸入口讀入， CP2計數信號從CP2輸入口讀入。 • 可輸入增量信號。
	復位/復位1	(1)Dual counter以外使用時 • 復位計數值和輸出值(批計數使用時OUT2輸出)。(*2) • 復位/復位1輸入時不能計數。 • 復位輸入時復位指示燈亮燈。 (2)使用Dual counter、雙計數器時 • 復位CP1計數值(＝0)。 • 在復位1輸入時，CP1輸入不能計數。 • 復位1輸入時復位指示燈亮燈。
	總復位/復位2	選擇功能不同，復位功能不同。(*3)
輸出功能	OUT1、2	當達到相應預置值后，根據指定的輸出模式開始輸出。

*1. 關于輸入輸出功能的操作，請參見樣本。
*2. 在增量模式、增量/減量模式為“0”，在減量模式下， 1級型號恢復為設定值， 2級型號恢復為設定值2。
*3. 復位動作如下所述。（復位指示燈不亮燈。）

功能	復位動作
1級/2級預置計數器	不動作(未使用)
總預置計數器	・復位總計數值。・總復位輸入時，總計數值保持“0”。
Batch counter	・復位Batch counter值和批輸出(OUT1)。・復位2輸入時，Batch counter值保持“0”。
Dual counter	・復位CP2計數值。・復位2輸入時CP2輸入不能計數。
雙計數器	・復位CP2計數值。

下表顯示的是從輸入復位信號起到輸出置OFF時的延遲。（參考值）

復位最小信號寬度	輸出延遲時間
1ms	0.8～1.2ms
20ms	15～25ms

轉速表使用時

輸入功能	CP1、CP2	讀取計數信號。(CP2輸入在輸入模式＝1輸入以外時，可以使用)
輸入功能	復位1/復位2	・保持測量值、輸出值。 (復位2輸入在輸入模式＝2輸入獨立測量時可以使用) ・作為保持輸入工作。在前面操作鍵 RST 按下期間，保持測量值(顯示值)、輸出。・保持時，復位指示燈亮燈。
輸出功能	OUT1、2	當達到相應比較值后，根據指定的輸出模式開始輸出。
