歐姆龍OMRON 數字轉速表H7CX-R-N系列

部件型號：H7CX-R-N

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

更清晰、操作更簡單。No.1計數器/轉速表性能進一步提升！

規格參數

可視性提升

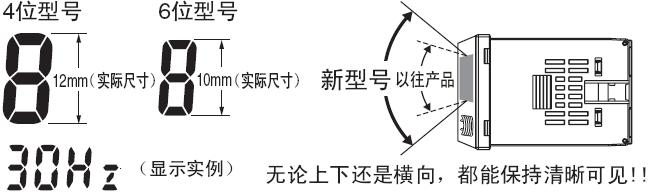

顯示當前值的字符高度達到了業界最高等級的12mm（4位型）。可視角度大，顯示清晰，可視性能出色。
而且，可顯示的段增加，因此，在方便查看設定的同時，第一顯示可進行3種顏色（紅色/綠色/橙色）切換，即使遠處也能夠清晰地確認輸出狀態。

※ H7CX-A11、-R11系列不支持顯示顏色切換。

超短機身

大幅縮短進深尺寸.有助于控制柜的薄型化！

端子臺 DC12～24V型：59mm
端子臺 AC100～240V型：78mm *
插座型（外殼部）：63.7mm
* 絕緣分離電源回路和輸入回路。

安全/可靠

設定值限制功能

可設定設定值的上限，因此可防止因設定錯誤等造成輸出設備進行意想不到的動作。

輸出次數計數功能

輸出計數器可累計ON的次數（可顯示報警，計數監控，以1,000次為單位）。在管理計數器或負載的服務壽命方面十分有用。

增加新功能

新增Dual counter功能，完善轉速表功能等，應用范圍進一步擴大。（新的主要轉速表功能）
• 雙輸入控制（獨立測量、誤差、絕對值比率、誤差比率）模式
• 峰值/谷值保持功能
• 輸出滯后設定功能
• 輸出斷開延遲功能
• 測量方式切換（脈沖周期/脈沖寬度）
• 起動補償定時器
• 自動歸零時間
• 平均方法/平均次數選擇
• AMD兼容模式
注：關于各功能的適用機型，請通過下面的“■機型構成”一覽表進行確認。

其他

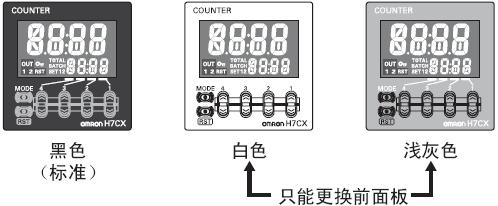

僅需更換前面板，就能夠更改前面顏色

可根據要安裝的面板的顏色，在黑色/白色/淺灰色的選裝件（另售）前面板中選擇，替換原來的前面板（轉速表專用型除外）。

防水/防塵構造（UL508 Type4X：IP66）

可在含水的場合放心使用。
※ 使用Y92S-29防水墊時

額定規格

種類		轉速表
型號		H7CX-R11□-N				H7CX-R11W□-N
輸入模式		僅1輸入				僅2輸入
額定規格	*電源電壓 1**	･AC100～240V 50/60Hz ･AC24V 50/60Hz/DC12～24V
	容許電壓變動范圍	額定電源電壓的85～110%(DC12～24V為90～110%)
	功耗	約9.4VA(AC100～240V)、約7.2VA/4.7W(AC24V/DC12～24V)、約3.7W(DC12～24V)
安裝方法		嵌入式安裝、表面安裝(共用)
外部連接方法		11腳插座
保護結構		IEC標準 IP66、UL508 Type4X(室內)、但僅限面板表面(防水墊使用Y92S-29時)
輸入信號		計數、保持				計數1、計數2
脈沖測量方式		轉速表模式(周期測量)		AMD兼容模式(連續測量)		轉速表模式(周期測量)
最高計數速度		30Hz(最小脈沖寬度16.7ms)	10kHz(最小脈沖寬度0.05ms)	――		30Hz(最小脈沖寬度16.7ms)、5kHz(最小脈沖寬度0.1ms)的切換
最小輸入信號寬度		――		10ms	1ms	――
測量范圍		0.001～30.00Hz	0.001Hz～10kHz	0.026～999999s	0.003～999999s	0.01～5kHz
采樣周期		最小200ms		連續(最小10ms間隔)		最小200ms
顯示刷新周期		･輸入脈沖為5Hz以上時未使用平均功能時： 200ms 使用平均功能時： 200×平均次數(ms) ･輸入脈沖為5Hz以下時未使用平均功能時：輸入脈沖周期的最多2倍使用平均功能時： (輸入脈沖周期×平均次數)的最多2倍
測量精度		±0.1%F.S.±1數字位以下（23±5℃時）
輸出模式		上下限/范圍/上限/下限				上限/下限
自動歸零時間		0.1～999.9s(僅限轉速表模式時)
起動補償定時器		0.0～99.9s
平均功能		可選擇單純平均/移動平均、次數 ： OFF/2次/4次/8次
預定標功能		0.001～99.999(僅限轉速表模式時)
小數點設定		最大3位
傳感器等待時間		290ms以下(在傳感器等待時間內控制輸出OFF且無輸入)
輸入	輸入形式	無電壓輸入　短路時阻抗： 1kΩ以下（0Ω時漏電流為12mA）　短路時的殘留電壓： 3V以下　開路時阻抗： 100kΩ以上電壓輸入　“H”電平： DC4.5～30V 　“L”電平： DC0～2V(輸入電阻約4.7kΩ) 無電壓 (NPN) 輸入/電壓 (PNP) 輸入(切換)
輸入	保持	最小輸入信號寬度： 20ms				――
外部設備供給電源		DC12V(±10%) 100mA ※詳情請參見catalog上的“使用注意事項”。
控制輸出		接點輸出 AC250V/DC30V 3A 電阻負載（cosφ=1）最小適用負載： DC5V 10mA(P水準、參考值)
*顯示方式2**		7段陰極LCD顯示字符高度測量值： 10mm(紅色)、比較值： 6mm(綠色)
位數		6位 0～999999
停電記憶方式		EEP-ROM(改寫次數10萬次以上) 數據保持性： 10年以上
使用環境溫度		-10～+55℃(緊密安裝時： -10～+50℃)(無結冰、結露 )
儲存溫度范圍		-25～+70℃(無結冰、結露 )
使用環境濕度		25～85%
外殼顏色		黑色(N1.5)

*1. 請勿將變頻器的輸出用作電源。DC規格的波動在20％以下。
*2. 僅在電源ON時顯示。未通電時不顯示。

性能

絕緣電阻		100MΩ以上(DC500V兆歐表)導電部端子與外露的非充電金屬部之間、非連續接點間
耐電壓		充電金屬部與非充電金屬部之間： AC2,000V 50/60Hz 1min 電源與輸入回路之間： AC2,000V 50/60Hz 1min (AC24V/DC12～24V型號為 AC1,000V) 控制輸出與電源、輸入回路之間： AC2,000V 50/60Hz 1min 非連續接點之間： AC1,000V 50/60Hz 1min
脈沖電壓		電源端子之間：3.0kV(AC24V/DC12～24V、DC12～24V型號為1.0kV) 導電部端子與外露非金屬部之間：4.5kV(AC24V/DC12～24V、DC12～24V型號為1.5kV)
抗干擾性		電源端子之間：±1.5kV 輸入端子之間：±600V 噪聲模擬器生成的方波噪聲(脈沖寬度100ns/1μs、增加1ns)
靜電耐力		8kV(誤動作)、15kV(毀壞)
振動	耐久	10～55Hz 單振幅0.75mm 3個方向各2h
振動	誤動作	10～55Hz 單振幅0.35mm 3個方向各10min
沖擊	耐久	300m/s² 3軸各方向各3次
沖擊	誤動作	100m/s²3軸各方向各3次
壽命		機械壽命：1,000萬次以上電氣壽命：10萬次以上(AC250V 3A 電阻負載、環境溫度條件：23℃)*
質量		約110g(僅限本體)

* 請確認電氣壽命曲線。

電氣壽命曲線（參考值）

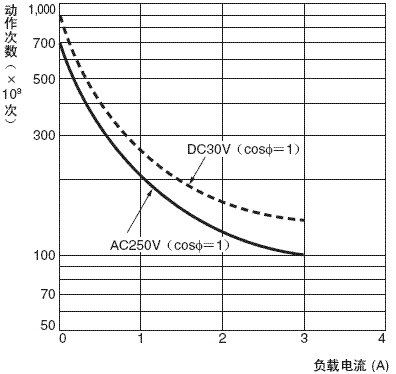

電阻負載

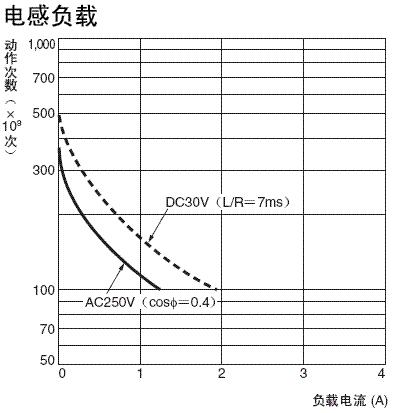

電感負載

適用標準

安全標準

cULus(或cURus)：UL508/CSA C22.2 No.14　*1
EN61010-1(IEC61010-1)：污染度2/過電壓類別Ⅱ
B300 PILOT DUTY　
1/4 HP AC120V、 1/3 HP AC240V、 3A 電阻負載

EMC

(EMI)： EN61326-1　*2
輻射干擾電場強度：EN55011 Group 1 classA
噪音端子電壓：EN55011 Group 1 classA
(EMS)：EN61326-1　*2
靜電放電抑制能力：EN61000-4-2： 4kV 接觸，8kV 大氣中
電場強度抑制能力：EN61000-4-3： 10V/m AM調頻(80MHz～1GHz)，10V/m 脈沖調頻(900MHz±5MHz)
傳導性噪音抑制能力：EN61000-4-6： 10V(0.15～80MHz)
突發噪音抑制能力：EN61000-4-4： 2kV 電源線，1kV I/O信號線
浪涌抑制能力：EN61000-4-5： 1kV 線間(電源線、輸出線(繼電器輸出))，2kV 大地間(電源線、輸出線(繼電器輸出))
電壓陷落/斷電抑制能力：EN61000-4-11：0.5周期、100%(額定電壓)

*1. H7CX-R11□的適用標準如下。
cUL （Listing）：歐姆龍P2CF （-E）插座使用時
cUR （Recognition）：上述以外的插座使用時
*2. 工業用電磁環境（EN/IEC61326-1 第2表）

輸入輸出功能

輸入功能	計數、計數1、計數2	讀取計數信號。
輸入功能	保持	・保持測量值、輸出值。・保持時保持指示燈亮燈。 *
輸出功能	OUT	當達到比較值時根據特定的輸出模式輸出信號。
