CJ1W-ID201 DC輸入單元(DC12~24V,8點)
| 名稱 |
8點DC輸入單元(帶端子塊) |
| 型號 |
CJ1W-ID201 |
| 額定輸入電壓 |
DC12~24V |
| 額定輸入電壓范圍 |
DC10.2V~DC26.4V |
| 輸入阻抗 |
2.4kΩ |
| 輸入電流 |
在DC24V時典型值為10mA |
| ON電壓/ON電流 |
DC8.8V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC3V以下/1mA以下 |
| ON響應時間 |
8.0ms以下(可設定為0~32ms之間的任意數值。) *1 |
| OFF響應時間 |
8.0ms以下(可設定為0~32ms之間的任意數值。) *1 |
| 回路數 |
8獨立回路 |
| 并發ON點數 |
100%同時ON |
| 絕緣電阻 |
外部端子和GR端子間20MΩ 以上(DC100V) |
| 耐電壓 |
外部端子和GR端子間1 分鐘AC1,000V,漏電流10mA以下 |
| 內部電流消耗 |
80mA以下 |
| 質量 |
110g以下 |
| 回路配置 |
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
外部連接和端子-
設備變量圖 |
• 輸入電源的極性用兩種方式均可連接。
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
*1. 即便將響應時間設定為0ms,由于內部元素延遲的原因, ON響應時間仍將為20μs以下, OFF響應時間仍將為400μs以下。
*2. 在外部連接和端子-設備變量圖中使用端子號A0~A8和B0~B8。它們未印在單元上。
注: 雖然分配了16位(1字) I/O,但是只有8位可用于外部I/O。
CJ1W-ID211 DC輸入單元(DC24V,16點)
| 名稱 |
16點DC輸入單元(帶端子塊) |
| 型號 |
CJ1W-ID211 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
3.3kΩ |
| 輸入電流 |
在DC24V時典型值為7mA |
| ON電壓/ON電流 |
DC14.4V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
8.0ms以下(可設定為0~32ms之間的任意數值。) *1 |
| OFF響應時間 |
8.0ms以下(可設定為0~32ms之間的任意數值。) *1 |
| 回路數 |
16 (16點/公用, 1回路) |
| 并發ON點數 |
100%并發ON (DC24V)
(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ 以上(DC100V) |
| 耐電壓 |
外部端子和GR端子間1 分鐘AC1,000V,漏電流10mA以下 |
| 內部電流消耗 |
80mA以下 |
| 質量 |
110g以下 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|

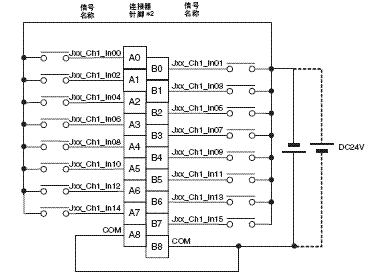

外部連接和端子-設備變
量圖 |
• 輸入電源的極性用兩種方式均可連接。
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
*1. 即便將響應時間設定為0ms,由于內部元素延遲的原因, ON響應時間仍將為20μs以下, OFF響應時間仍將為400μs以下。
*2. 在外部連接和端子-設備變量圖中使用端子號A0~A8和B0~B8。它們未印在單元上。
CJ1W-ID212 DC輸入單元(DC24V,16點)
| 名稱 |
16點DC輸入單元(帶端子塊) |
| 型號 |
CJ1W- ID212 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
3.3kΩ |
| 輸入電流 |
在DC24V時典型值為7mA |
| ON電壓/ON電流 |
DC14.4V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
8.0ms以下(可設定為0~32ms之間的任意數值。) *1 |
| OFF響應時間 |
8.0ms以下(可設定為0~32ms之間的任意數值。) *1 |
| 回路數 |
16 (16點/公用, 1回路) |
| 并發ON點數 |
100%并發ON (DC24V)
(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ以上(DC100V) |
| 耐電壓 |
外部端子和GR端子間1 分鐘AC1,000V,漏電流10mA以下 |
| 內部電流消耗 |
130mA以下 |
| 質量 |
110g以下 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|

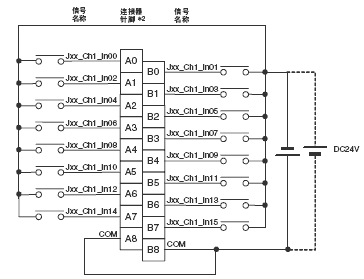

| 外部連接和端子 |
• 輸入電源的極性用兩種方式均可連接。
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
*1. 即便將響應時間設定為0ms,由于內部元素延遲的原因, ON響應時間仍將為15μs以下, OFF響應時間仍將為90μs以下。
*2. 在外部連接和端子-設備變量圖中使用端子號A0~A8和B0~B8。它們未印在單元上。
CJ1W-ID231 DC輸入單元(DC24V,32點)
| 名稱 |
32點DC輸入單元(帶Fujitsu連接器) |
| 型號 |
CJ1W-ID231 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
5.6kΩ |
| 輸入電流 |
在DC24V時典型值為4.1mA |
| ON電壓/ON電流 |
DC19V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| OFF響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| 回路數 |
32 (16點/公用, 2回路) |
| 并發ON點數 |
75% (12點/公用)并發ON (DC24V)(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ 以上(DC100V) |
| 耐電壓 |
AC1,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
耗90mA以下 |
| 質量 |
70g以下 |
| 附件 |
無 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|

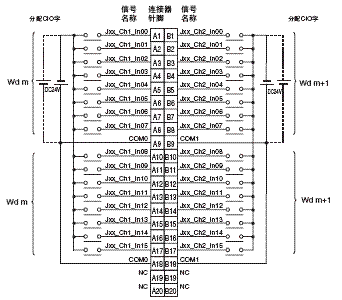

外部連接和端子-
設備變量圖 |
• 輸入電源的極性用兩種方式均可連接。
• 確保同時對引腳A9和A18(COM0)布線,并在這兩個引腳上設定相同的極性。
• 確保同時對引腳B9和B18(COM1)布線,并在這兩個引腳上設定相同的極性。
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
* 由于內部元件延遲,即使將響應時間設定為0ms, ON響應時間的最大值為20μs, OFF響應時間的最大值為400μs。
注: 在連接雙線傳感器時請遵守以下限制。
• 請確保輸入電源的電壓大于ON電壓(19V)加上傳感器的殘留電壓(約3V)。
• 請使用最小負載電流3mA以下的傳感器。
• 如果連接了最小負載電流為5mA或以上的傳感器,請連接分流電阻。
CJ1W-ID232 DC輸入單元(DC24V,32點)
| 名稱 |
32點DC輸入單元(帶MIL連接器) |
| 型號 |
CJ1W-ID232 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
5.6kΩ |
| 輸入電流 |
在DC24V時典型值為4.1mA |
| ON電壓/ON電流 |
DC19V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| OFF響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| 回路數 |
32 (16點/公用, 2回路) |
| 并發ON點數 |
75% (12點/公用)并發ON (DC24V)(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ 以上 (DC100V) |
| 耐電壓 |
AC1,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
90mA以下 |
| 質量 |
70g以下 |
| 附件 |
無 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|

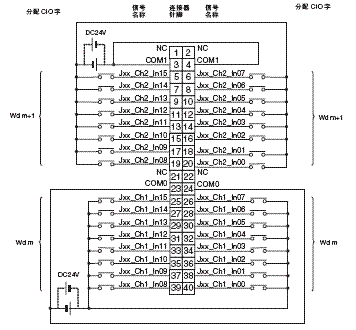

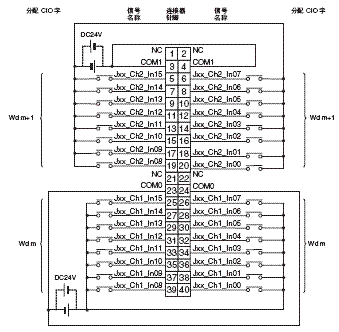

外部連接和端子-
設備變量圖 |
• 輸入電源的極性用兩種方式均可連接。
• 確保同時對23和24針(COM0)布線,并在這兩個針上設定相同的極性。
• 確保同時對3和4針(COM1)布線,并在這兩個針上設定相同的極性。
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
* 由于內部元件延遲,即使將響應時間設定為0ms, ON響應時間的最大值為20μs, OFF響應時間的最大值為400μs。
注: 在連接雙線傳感器時請遵守以下限制。
• 請確保輸入電源的電壓大于ON電壓(19V)加上傳感器的殘留電壓(約3V)。
• 請使用最小負載電流3mA以下的傳感器。
• 如果連接了最小負載電流為5mA或以上的傳感器,請連接分流電阻。
CJ1W-ID233 DC輸入單元(DC24V,32點)
| 名稱 |
32點DC輸入單元(帶MIL連接器) |
| 型號 |
CJ1W-ID233 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
5.6kΩ |
| 輸入電流 |
在DC24V時典型值為4.1mA |
| ON電壓/ON電流 |
DC19V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| OFF響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| 回路數 |
32 (16點/公用, 2回路) |
| 并發ON點數 |
75% (12點/公用)并發ON (DC24V)(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ以上(DC100V) |
| 耐電壓 |
AC1,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
200mA以下 |
| 質量 |
70g以下 |
| 附件 |
無 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|
外部連接和端子-
設備變量圖 |
• 輸入電源的極性用兩種方式均可連接。
• 確保同時對23和24針(COM0)布線,并在這兩個針上設定相同的極性。
• 確保同時對3和4針(COM1)布線,并在這兩個針上設定相同的極性。
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
* 由于內部元件延遲,即使將響應時間設定為0ms, ON響應時間的最大值為15μs, OFF響應時間的最大值為90μs。
注: 在連接雙線傳感器時請遵守以下限制。
• 請確保輸入電源的電壓大于ON電壓(19V)加上傳感器的殘留電壓(約3V)。
• 請使用最小負載電流3mA以下的傳感器。
• 如果連接了最小負載電流為5mA或以上的傳感器,請連接分流電阻。
CJ1W-ID261 DC輸入單元(DC24V,64點)
| 名稱 |
64點DC輸入單元(帶Fujitsu連接器) |
| 型號 |
CJ1W-ID261 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
5.6kΩ |
| 輸入電流 |
在DC24V時典型值為4.1mA |
| ON電壓/ON電流 |
DC19V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| OFF響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| 回路數 |
64 (16點/公用, 4回路) |
| 并發ON點數 |
50% (16點/公用)并發ON (DC24V)(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ以上(DC100V) |
| 耐電壓 |
AC1,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
90mA以下 |
| 質量 |
質量 |
| 附件 |
無 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|

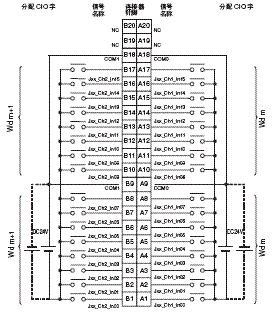

外部連接和端子-
設備變量圖 |
CN1 |
CN2 |
• 輸入電源的極性用兩種方式均可連接。
• 請確保為CN1的引腳A9和A18(COM0)布線,并為兩個引腳設定相
同的電極。
• 請確保為CN1的引腳B9和B18(COM1)布線,并為兩個引腳設定相
同的電極。
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |

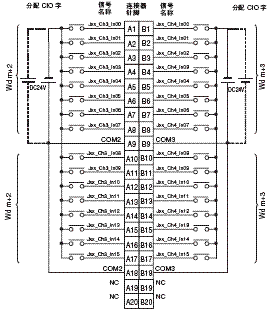

• 輸入電源的極性用兩種方式均可連接。
• 請確保為CN2的引腳A9和A18(COM2)布線,并為兩個引腳設定相
同的正負極。
• 請確保為CN2的引腳B9和B18(COM3)布線,并為兩個引腳設定相
同的正負極。
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
* 由于內部元件延遲,即使將響應時間設定為0ms, ON響應時間的最大值為120μs, OFF響應時間的最大值為400μs。
注: 在連接雙線傳感器時請遵守以下限制。
• 請確保輸入電源的電壓大于ON電壓(19V)加上傳感器的殘留電壓(約3V)。
• 請使用最小負載電流3mA以下的傳感器。
• 如果連接了最小負載電流為5mA或以上的傳感器,請連接分流電阻。
CJ1W-ID262 DC輸入單元(DC24V,64點)
| 名稱 |
64點DC輸入單元(帶MIL連接器) |
| 型號 |
CJ1W-ID262 |
| 額定輸入電壓 |
DC24V |
| 額定輸入電壓范圍 |
DC20.4~26.4V |
| 輸入阻抗 |
5.6kΩ |
| 輸入電流 |
在DC24V時典型值為4.1mA |
| ON電壓/ON電流 |
DC19V以上/3mA以上 |
| OFF電壓/OFF電流 |
DC5V以下/1mA以下 |
| ON響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| OFF響應時間 |
最大值8.0ms (可以在設定中設定為0到32之間的值。) * |
| 回路數 |
64 (16點/公用, 4回路) |
| 并發ON點數 |
50% (8點/公用)并發ON (DC24V)(請參見以下插圖。) |
| 絕緣電阻 |
外部端子和GR端子間20MΩ以上(DC100V) |
| 耐電壓 |
AC1,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
90mA以下 |
| 質量 |
110g以下 |
| 附件 |
無 |
| 回路配置 |
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |
|

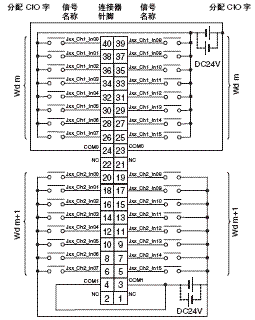

外部連接和端子-
設備變量圖 |
CN1 |
CN2 |
• 輸入電源的極性用兩種方式均可連接。
• 請確保為CN1的引腳23和24(COM0)布線,并為兩個引腳設定相同
的電極。
• 請確保為CN1的引腳3和4(COM1)布線,并為兩個引腳設定相同的
電極。
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx”作為設備名稱的名稱。 |

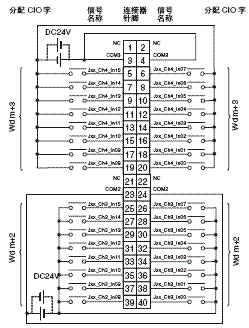

• 輸入電源的極性用兩種方式均可連接。
• 請確保為CN2的引腳23和24(COM2)布線,并為兩個引腳設定相同
的正負極。
• 請確保為CN2的引腳3和4(COM3)布線,并為兩個引腳設定相同的
正負極。
• 端子的信號名稱為設備變量名稱。
設備變量名稱為使用“Jxx作為設備名稱的名稱。 |
* 由于內部元件延遲,即使將響應時間設定為0ms, ON響應時間的最大值為120μs, OFF響應時間的最大值為400μs。
注: 在連接雙線傳感器時請遵守以下限制。
• 請確保輸入電源的電壓大于ON電壓(19V)加上傳感器的殘留電壓(約3V)。
• 請使用最小負載電流3mA以下的傳感器。
• 如果連接了最小負載電流為5mA或以上的傳感器,請連接分流電阻。
CJ1W-IA201 AC輸入單元(AC200V,8點)
| 名稱 |
8點AC輸入單元(帶端子塊) |
| 型號 |
CJ1W-IA201 |
| 額定輸入電壓 |
AC200~240V 50/60Hz |
| 額定輸入電壓范圍 |
AC170~264V |
| 輸入阻抗 |
21kΩ (50Hz), 18kΩ (60Hz) |
| 輸入電流 |
在AC200V 50Hz時典型值為9mA
在AC200V 60Hz時典型值為11mA |
| ON電壓/ON電流 |
AC120V以上/4mA以上 |
| OFF電壓/OFF電流 |
AC40V以下/2mA以下 |
| ON響應時間 |
18.0ms以下(默認設定:8ms) *1 |
| OFF響應時間 |
48.0ms以下(默認設定:8ms) *1 |
| 回路數 |
8 (8點/公用, 1回路) |
| 并發ON點數 |
100% (8點/公用)并發ON |
| 絕緣電阻 |
20MΩ以上,在外部端子和GR端子之間(DC500V) |
| 耐電壓 |
AC2,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
80mA以下 |
| 質量 |
130g以下 |
| 附件 |
無 |
| 回路配置 |
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
外部連接和端子-
設備變量圖 |
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
*1. 可設定為0ms、0.5ms、1ms、2ms、4ms、8ms、16ms或32ms。將響應時間設定為0ms時,由于內部元素延遲的原因,ON響應時間將為10ms以下,OFF響應時間將為55ms以下。
*2. 在外部連接和端子-設備變量圖中使用端子號A0~A8和B0~B8。它們未印在單元上。
注: 雖然分配了16位(1字) I/O,但是只有8位可用于外部I/O。

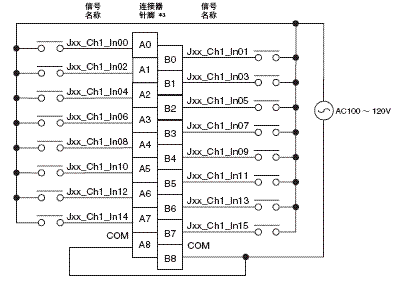

CJ1W-IA111 AC輸入單元(AC100V,16點)
| 名稱 |
16點AC輸入單元(帶端子塊) |
| 型號 |
CJ1W-IA111 |
| 額定輸入電壓 |
AC100~120V 50/60Hz *2 |
| 額定輸入電壓范圍 |
AC85~132V |
| 輸入阻抗 |
14.5kΩ (50Hz), 12kΩ (60Hz) |
| 輸入電流 |
在AC100V 50Hz時典型值為7mA
在AC100V 60Hz時典型值為8mA |
| ON電壓/ON電流 |
AC70V以上/4mA以上 |
| OFF電壓/OFF電流 |
AC20V以下/2mA以下 |
| ON響應時間 |
18ms以下(默認設定:8ms) *1 |
| OFF響應時間 |
48ms以下(默認設定:8ms) *1 |
| 回路數 |
16 (16點/公用, 1回路) |
| 并發ON點數 |
100%并發ON (16點/公用) |
| 絕緣電阻 |
20MΩ以上,在外部端子和GR端子之間(DC500V) |
| 耐電壓 |
AC2,000V,在外部端子和GR端子間并且一分鐘內的最大漏電流為10mA |
| 內部電流消耗 |
90mA以下 |
| 質量 |
130g以下 |
| 回路配置 |
無 |
| 外部連接和端子 |
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
外部連接和端子-
設備變量圖 |
• 端子的信號名稱是設備的變量名稱。
設備變量名稱是將“Jxx”用作設備名稱的名稱。 |
*1. 可設定為0ms、0.5ms、1ms、2ms、4ms、8ms、16ms或32ms。將響應時間設定為0ms時,由于內部元素延遲的原因,ON響應時間將為10ms以下,OFF響應時間將為55ms以下。
*2. 在連接雙線傳感器時使用AC90V或更高的輸入電壓。
*3. 在外部連接和端子-設備變量圖中使用端子號A0~A8和B0~B8。它們未印在單元上。
輸入單元的位分配
8點輸入單元
| 分配CIO字 |
信號名稱(CJ/NJ) |
| CIO |
位 |
Wd m
(輸入) |
00 |
IN0/Jxx_Ch1_In00 |
| 01 |
IN1/Jxx_Ch1_In01 |
| : |
: |
| 06 |
IN6/Jxx_Ch1_In06 |
| 07 |
IN7/Jxx_Ch1_In07 |
| 08 |
- |
| 09 |
- |
| : |
: |
| 14 |
- |
| 15 |
- |
16點輸入單元
| 分配CIO字 |
信號名稱(CJ/NJ) |
| CIO |
位 |
Wd m
(輸入) |
00 |
IN0/Jxx_Ch1_In00 |
| 01 |
IN1/Jxx_Ch1_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch1_In14 |
| 15 |
IN15/Jxx_Ch1_In15 |
32點輸入單元
| 分配CIO字 |
信號名稱(CJ/NJ) |
| CIO |
位 |
Wd m
(輸入) |
00 |
IN0/Jxx_Ch1_In00 |
| 01 |
IN1/Jxx_Ch1_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch1_In14 |
| 15 |
IN15/Jxx_Ch1_In15 |
Wd m+1
(輸入) |
00 |
IN0/Jxx_Ch2_In00 |
| 01 |
IN1/Jxx_Ch2_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch2_In14 |
| 15 |
IN15/Jxx_Ch2_In15 |
64點輸入單元
| 分配CIO字 |
信號名稱(CJ/NJ) |
| CIO |
位 |
Wd m
(輸入) |
00 |
IN0/Jxx_Ch1_In00 |
| 01 |
IN1/Jxx_Ch1_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch1_In14 |
| 15 |
IN15/Jxx_Ch1_In15 |
Wd m+1
(輸入) |
00 |
IN0/Jxx_Ch2_In00 |
| 01 |
IN1/Jxx_Ch2_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch2_In14 |
| 15 |
IN15/Jxx_Ch2_In15 |
Wd m+2
(輸入) |
00 |
IN0/Jxx_Ch3_In00 |
| 01 |
IN1/Jxx_Ch3_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch3_In14 |
| 15 |
IN15/Jxx_Ch3_In15 |
Wd m+3
(輸入) |
00 |
IN0/Jxx_Ch4_In00 |
| 01 |
IN1/Jxx_Ch4_In01 |
| : |
: |
| 14 |
IN14/Jxx_Ch4_In14 |
| 15 |
IN15/Jxx_Ch4_In15 |
