設置很簡單。設置好主站模式設置和波特率,就可以使用了。
使用一個主站單元控制高達2,560個點和384個節點。
與字從站單元和位從站單元的不同區域進行直觀存儲器映射。
七段顯示有助于啟動和實現問題的即時檢測。
使用信息通信從從站單元收集信息或使用信息通信設置參數。
繼承了CompoBus/S的易用性。
通過軟件設置功能可以進行靈活的I/O分配。
yqN脈澤電子(MASERAC) - 領先的機電部件、電子元件、傳感器生產銷售服務商
通信規格
| 項目 |
規格 |
| 通信協議 |
CompoNet網絡協議 |
| 通信類型 |
遠程I/O通信(無程序、一直與從站單元共享數據)和信息通信(從站單元所需要的顯式信息通
信以及控制器所需要的FINS信息通信 *1) |
| 波特率 |
4 Mbps *2, 3 Mbps, 1.5 Mbps, 93.75 kbps |
| 調制方式 |
基帶 |
| 編碼 |
曼徹斯特編碼 |
| 錯誤控制 |
曼徹斯特編碼規則, CRC |
| 通信介質 |
可以使用以下介質。*3
圓形電纜I (JIS C 3306, 2根導線0.75mm2)
圓形電纜II (JIS C3306, 4根導線0.75mm2)
扁平電纜I (DCA4-4F10標準扁平電纜)
扁平電纜II (DCA5-4F10鎧裝扁平電纜) |
| 通信距離和配線 |
請參見Catalog上的“電纜類型、波特率和最大距離”。 |
| 可連接的主站單元 |
CompoNet主站單元 |
| 可連接的從站單元 |
CompoNet從站單元 |
| 最大I/O容量 |
字從站單元:1,024點輸入和1,024點輸出(共2,048個I/O點)
位從站單元:256點輸入和256點輸出(總計512個I/O點) |
| 最大節點數 |
字從站單元:64個輸入節點和64個輸出節點
位從站單元:128個輸入節點和128個輸出節點
中繼器單元:64個節點 |
| 每個節點地址分配的位數 |
字從站單元:16位
位從站單元:2位 |
| 每個主線路或次級主線路的最大節點數量 |
32個節點(包括中繼器單元) |
| 適用的節點地址 |
字從站單元:IN0~I(xiàn)N63和OUT0~OUT63
位從站單元:IN0~I(xiàn)N127和OUT0~OUT127
中繼器單元:0~63 |
| 中繼器單元應用條件 |
每個網絡最多可以連接64個中繼器單元。從主站單元串聯中繼器單元時,可以最多額外創建兩個段層(即,在從站單元與主站單元之間最多允許2個中繼器單元)。 |
| 信號線 |
兩根線:BDH (通信數據高)和BDL (通信數據低) |
| 電源線 |
兩根線:BS+和BS- (通信和內部從站單元電路的電源)
電源從主站單元或中繼器單元供應。 |
| 通信電源 |
DC24V ± 10% |
| 連接形式 |
波特率為93.75kbps的扁平電纜:無限制 |
| 其他電纜或波特率:主線路和分支線路 |
*1. 僅CJ系列控制器支持FINS信息通信。
*2. 不支持波特率為4 Mbps的掉線連接, 所以無法使用帶預置電纜的從站(位從站)。
*3. 圓形電纜、扁平電纜和扁平電纜II為不同類型的電纜。要同時使用多種類型的電纜, 必須使用中繼器單元以在主線路和次級主線路上分隔這些電纜。

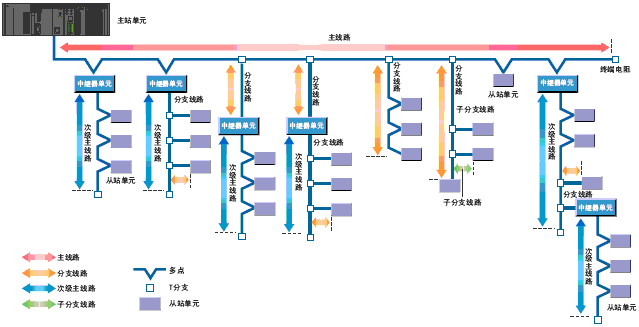

電纜類型、波特率和最大距離
本節提供每個類型電纜的最長電纜長度和最多節點數的規格。
請勿超出上述規格。
限制(波特率為4Mbps (無分支線路))
| 電纜類型 |
每個網段的最大長度
(含中繼器單元的最大長度) |
分支線路長度 |
每個網段的總分支線路長度 |
分支線路位置限制 |
每個網段的最大從站單元數量*2 |
| 圓形電纜I |
30 m (90 m) |
0 m *1 |
0 m *1 |
- |
32節點 |
扁平電纜I和扁平電纜II
圓形電纜II |
30 m (90 m) |
0 m *1 |
0 m *1 |
- |
32節點 |
*1. 無法連接T分支線路(只有多點式連接才可能)。
*2. 包含中繼器單元的節點數量
限制(波特率為3Mbps)
| 電纜類型 |
每個網段的最大長度
(含中繼器單元的最大長度) |
分支線路長度 |
每個網段的總分支線路長度 |
分支線路位置限制 |
每個分支線路的最大節點數量*1 |
子分支線路長度 |
每個網段的子分支線路總長度 |
每個網段的最大從站單元數量*2 |
| 圓形電纜I |
30 m (90 m) |
0.5 m |
8 m |
3個分支線路/m |
1個節點 |
0 m |
0 m |
32節點 |
扁平電纜I和扁平電纜II
圓形電纜II |
30 m (90 m) |
0.5 m |
8 m |
3個分支線路/m |
1個節點 |
0 m |
0 m |
32節點 |
*1. 每個分支線路的最大節點數量是指可以使用多點式或T分支連接(子分支)方式連接到一個分支線路的最大從站單元或中繼器單元數量。
*2. 包含中繼器單元的節點數量
限制(波特率為1.5Mbps)
| 電纜類型 |
每個網段的最大長度(含中繼器單元的最大長度) |
分支線路長度 |
每個網段的總分支線路長度 |
分支線路位置限制 |
每個分支線路的最大節點數量*1 |
子分支線路長度 |
每個網段的子分支線路總長度 |
每個網段的最大從站單元數量*2 |
| 圓形電纜I |
無分支 |
100 m (300 m) |
0 m *3 |
0 m *3 |
- |
- |
- |
- |
32節點 |
| 有分支 |
30 m (90 m) |
2.5 m |
25 m |
3個分支線路/m |
3節點 |
0 m |
0 m |
32節點 |
扁平電纜I和扁平電纜II
圓形電纜II |
30 m (90 m) |
2.5 m |
25 m |
3個分支線路/m |
3節點 |
0.1 m *4 |
2 m *4 |
32節點 |
*1. 每個分支線路的最大節點數量是指可以使用多點式或T分支連接(子分支)方式連接到一個分支線路的最大從站單元或中繼器單元數量。
*2. 包含中繼器單元的節點數量。
*3. 無法連接T分支線路(只有多點式連接才可能)。
*4. 從子分支線路的T分支連接。
限制(波特率為93.75kbps)
| 電纜類型 |
每個網段的最大長度(含中繼器單元的最大長度) |
分支線路長度 |
每個網段的總分支線路長度 |
分支線路位置限制 |
每個分支線路的最大節點數量*1 |
子分支線路長度 |
每個網段的子分支線路總長度 |
每個網段的最大從站單元數量*2 |
| 圓形電纜I |
500 m (1500 m) |
6 m |
120 m |
3個分支線路/m |
1個節點 |
- |
- |
32節點 |
扁平電纜I和扁平電纜II
圓形電纜II |
每200m段的總長度沒有限制 |
32節點 |
*1. 每個分支線路的最大節點數量是指可以使用多點式或T分支連接(子分支)方式連接到一個分支線路的最大從站單元或中繼器單元數量。
*2. 包含中繼器單元的節點數量。
規格
| 項目 型號 |
CJ1W-CRM21 |
| 適用的控制器 |
NJ *1/CJ系列 |
| 單元分類 |
CJ系列高功能I/O單元 |
| 電流消耗(從電源單元供電 ) |
DC5V時最大400mA |
| 通信電源連接器 |
使用扁平電纜時主線路上的從站單元和中繼器單元的一個通信電源連接器*2 |
| 通信電源連接器允許的電流容量 |
最大5A |
| 最大可安裝臺數主站單元 |
分配一個字號:40臺
分配兩個字號:40臺
分配四個字號:24臺
分配八個字號:12臺 |
| 安裝位置 |
按照NJ/CJ系列高功能I/O單元規格。 |
| 通信電源ON/OFF監控 |
可以在通信電源連接器處檢測到通信電源的ON/OFF狀態。 |
| 主站單元中存儲的數據(內置EEPROM) |
1) 以下設備參數:
• 注冊表
• 注冊表檢查類型
• 注冊從站單元參與監控時間、注冊從站單元參與待機模式和事件禁止設置
• 軟件設置表
• 通信錯誤通信停止模式
• 通信錯誤輸入數據清零模式
• 網絡設置
2) 錯誤歷史記錄的一部分(取決于錯誤的類型;主要是與通信停止相關的嚴重錯誤) |
| 抗噪音能力 |
符合IEC 61000-4-4 2kV (適用于電源)。 |
| 耐振動 |
10~61.2Hz, 0.1mm單振幅, 61.2~150Hz,在X、Y和Z方向14.7m/s2各80min (8分鐘掃描時間 × 10次掃描 = 80min) |
| 耐沖擊 |
196 m/s2 ,在X、Y和Z方向各3次 |
| 介電強度 |
1分鐘AC1,000V,漏電流:最大1mA
• 在通信連接器或外部電流連接器與電源單元上的GR終端之間
• 在通信連接器或外部電流連接器與所有單元連接器之間 |
| 絕緣阻抗 |
最小20MΩ (隔離電路之間) |
| 使用環境溫度 |
0~55°C |
| 使用環境濕度 |
10~90% (無結露) |
| 使用環境空氣 |
無腐蝕性氣體 |
| 存儲溫度 |
-20~75°C |
| 質量 |
130g以下(僅主站單元) |
*1. 僅版本1.01或更高版本的CPU單元和版本1.02或更高版本的Sysmac Studio提供支持。
*2. 主站單元不需要通信電源。
